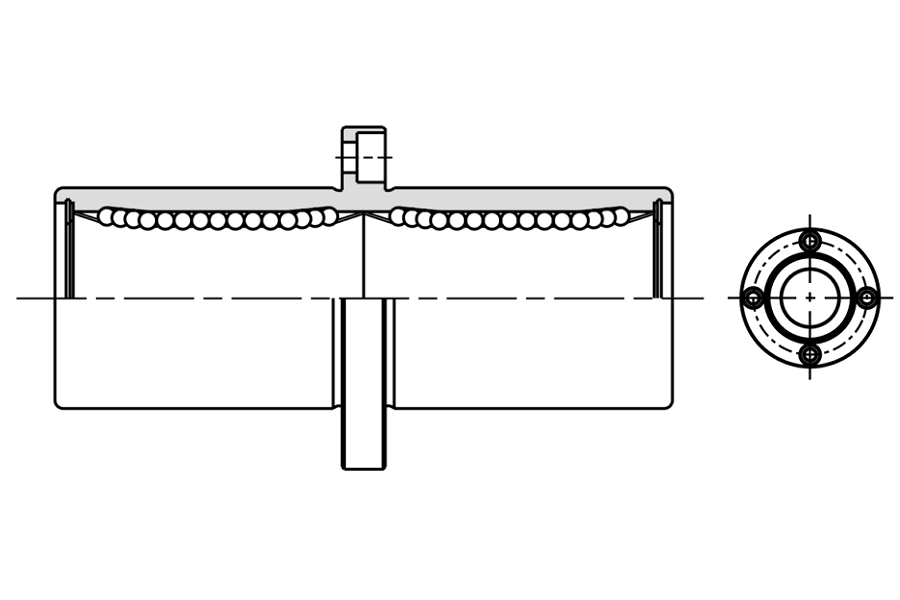

Kuličkové pouzdro SMFC

Kuličkové pouzdro SMFC

- Pro průměry hřídele: 6 - 60mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

KBFC

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)										Silové zatížení (N)		Ohybový moment (Nm)
Standardní		Rozměry (mm)										Dynamické	Statické	Statický
Ocelová klec	Plastová klec	dr	D	L	f	Df	t	P.C.D.	X	Y	Z	C	Co	Mo
SMFC 6	SMFC 6 G	6	12	35	15,0	28	5	20	3,5	6,0	3,1	323	530	2,18
SMFC 8	SMFC 8 G	8	15	45	20,0	32	5	24	3,5	6,0	3,1	431	784	4,31
SMFC 10	SMFC 10 G	10	19	55	24,5	40	6	29	4,5	7,5	4,1	588	1100	7,24
SMFC 12	SMFC 12 G	12	21	57	25,5	42	6	32	4,5	7,5	4,1	813	1570	10,9
SMFC 13	SMFC 13 G	13	23	61	27,5	43	6	33	4,5	7,5	4,1	813	1570	11,6
SMFC 16	SMFC 16 G	16	28	70	32,0	48	6	38	4,5	7,5	4,1	1230	2350	19,7
SMFC 20	SMFC 20 G	20	32	80	36,0	54	8	43	5,5	9,0	5,1	1400	2740	26,8
SMFC 25	SMFC 25 G	25	40	112	52,0	62	8	51	5,5	9,0	5,1	1560	3140	43,4
SMFC 30	SMFC 30 G	30	45	123	56,5	74	10	60	6,6	11,0	6,1	2490	5490	82,8
SMFC 35	SMFC 35 G	35	52	135	62,5	82	10	67	6,6	11,0	6,1	2650	6270	110
SMFC 40	SMFC 40 G	40	60	151	69,0	96	13	78	9,0	14,0	8,1	3430	8040	147
SMFC 50	SMFC 50 G	50	80	192	89,5	116	13	98	9,0	14,0	8,1	6080	15900	397
SMFC 60	SMFC 60 G	60	90	209	95,5	134	18	112	11,0	17,0	11,1	7550	20000	530
