Kuličkové pouzdro SMTC

Zpět na: Dvojitá s přírubou uprostřed

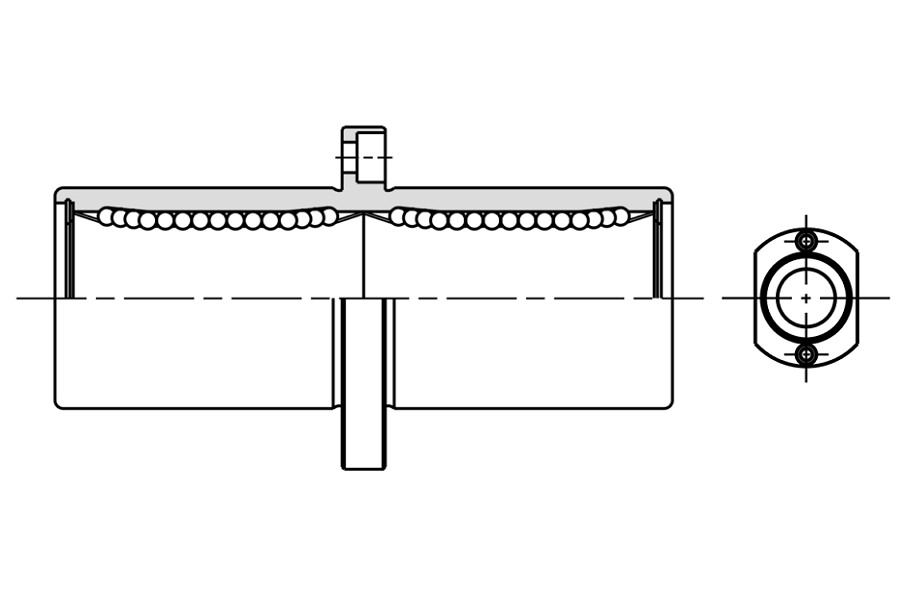

Kuličkové pouzdro SMTC

- Pro průměry hřídele: 6 - 30mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 5,49kN

- Dynamická únosnost: až 2,49kN

SMTC

Rozměry a únosnost:

Typ / Provedení Rozměry (mm)          Silové zatížení (N) Ohybový moment (Nm)
Standardní Dynamické Statické  Statický
Ocelová klec
 Plastová klec dr D L f Df W t A F X Y Z C Co Mo
SMTC 6
 SMTC 6 G
 6 12 35 15,0 28 18 5 20 - 3,5 6,0 3,1 323 530 2,18
SMTC 8
 SMTC 8 G
 8 15 45 20,0 32 21 5 24 - 3,5 6,0 3,1 431 784 4,31
SMTC 10
 SMTC 10 G
 10 19 55 24,5 40 25 6 29 - 4,5 7,5 4,1 588 1100 7,24
SMTC 12 SMTC 12 G
 12 21 57 25,5 42 27 6 32 - 4,5 7,5 4,1 813 1570 10,9
SMTC 13 SMTC 13 G
 13 23 61 27,5 43 29 6 33 - 4,5 7,5 4,1 813 1570 11,6
SMTC 16
 SMTC 16 G
 16 28 70 32,0 48 34 6 31 22 4,5 7,5 4,1 1230 2350 19,7
SMTC 20 SMTC 20 G
 20 32 80 36,0 54 38 8 36 24 5,5 9,0 5,1 1400 2740 26,8
SMTC 25
 SMTC 25 G 25 40 112 52,0 62 46 8 40 32 5,5 9,0 5,1 1560 3140 43,4
SMTC 30 SMTC 30 G
 30 45 123 56,5 74 51 10 49 35 6,6 11,0 6,1 2490 5490  82,8



1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 110°C

2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: SMTC 25 G UU

SMTC
 25 G UU
1. 2. 3. 4.
Typ Velikost Typ klece Těsnění

1 - Typ

     - SMTC ... ocelové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... ocelová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
