Kuličkové pouzdro SMF-W

Kuličkové pouzdro SMF-W

- Pro průměry hřídele: 6 - 60mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

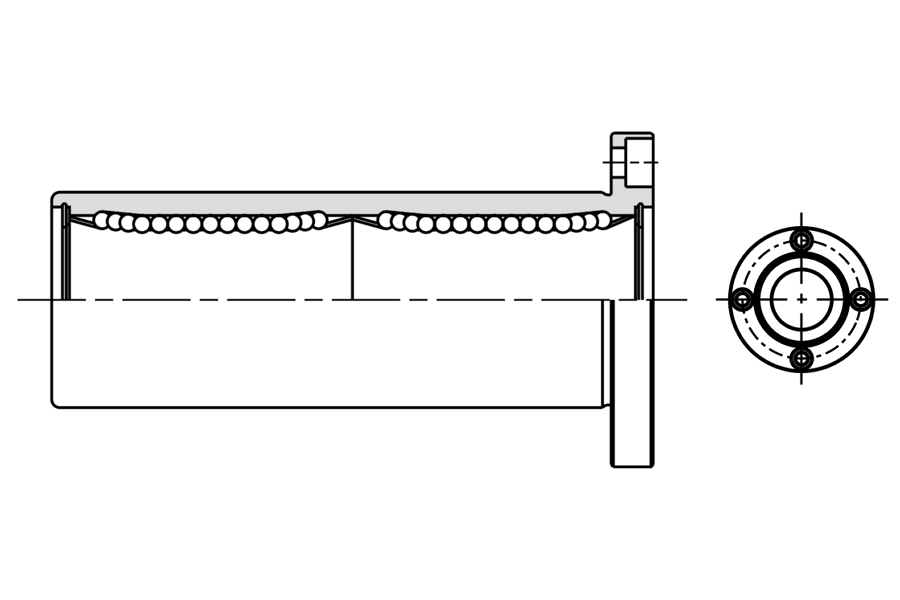

SMF W NACRT

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)									Silové zatížení (N)		Ohybový moment (Nm)
Standardní		Rozměry (mm)									Dynamické	Statické	Statický
Ocelová klec	Plastová klec	dr	D	L	Df	t	P.C.D	X	Y	Z	C	Co	Mo
SMF 6 W	SMF 6 G W	6	12	35	28	5	20	3,5	6,0	3,1	323	530	2,18
SMF 8 W	SMF 8 G W	8	15	45	32	5	24	3,5	6,0	3,1	431	784	4,31
SMF 10 W	SMF 10 G W	10	19	55	40	6	29	4,5	7,5	4,1	588	1100	7,24
SMF 12 W	SMF 12 G W	12	21	57	42	6	32	4,5	7,5	4,1	813	1570	10,9
SMF 13 W	SMF 13 G W	13	23	61	43	6	33	4,5	7,5	4,1	813	1570	11,6
SMF 16 W	SMF 16 G W	16	28	70	48	6	38	4,5	7,5	4,1	1230	2350	19,7
SMF 20 W	SMF 20 G W	20	32	80	54	8	43	5,5	9,0	5,1	1400	2740	26,8
SMF 25 W	SMF 25 G W	25	40	112	61	8	51	5,5	9,0	5,1	1560	3140	43,4
SMF 30 W	SMF 30 G W	30	45	123	74	10	60	6,6	11,0	6,1	2490	5490	82,8
SMF 35 W	SMF 35 G W	35	52	135	82	10	67	6,6	11,0	6,1	2650	6270	110,0
SMF 40 W	SMF 40 G W	40	60	151	96	13	78	9,0	14,0	8,1	3430	8040	147,0
SMF 50 W	SMF 50 G W	50	80	192	116	13	98	9,0	14,0	8,1	6080	15900	397,0
SMF 60 W	SMF 60 G W	60	90	209	134	18	112	11,0	17,0	11,1	7550	20000	530,0
