Kuličkové pouzdro SMSK-W

Kuličkové pouzdro SMSK-W

- Pro průměry hřídele: 6 - 60mm

- Provedení: nerezové

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

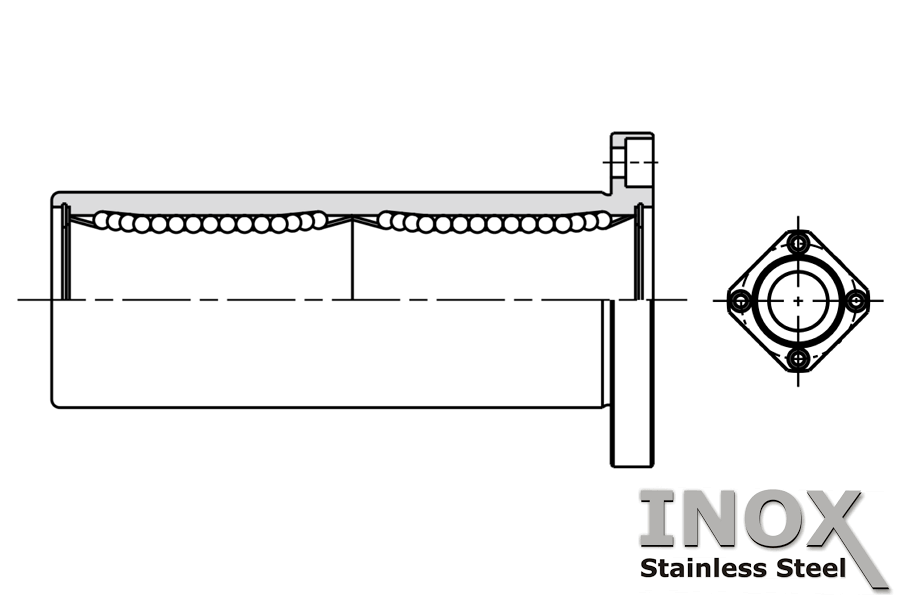

SMK W NACRT

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)										Silové zatížení (N)		Ohybový moment (Nm)
Nerezové		Rozměry (mm)										Dynamické	Statické	Statický
Nerezová klec	Plastová klec	dr	D	L	Df	K	t	P.C.D	X	Y	Z	C	Co	Mo
SMSK 6 W	SMSK 6 G W	6	12	35	28	22	5	20	3,5	6,0	3,1	323	530	2,18
SMSK 8 W	SMSK 8 G W	8	15	45	32	25	5	24	3,5	6,0	3,1	431	784	4,31
SMSK 10 W	SMSK 10 G W	10	19	55	40	30	6	29	4,5	7,5	4,1	588	1100	7,24
SMSK 12 W	SMSK 12 G W	12	21	57	42	32	6	32	4,5	7,5	4,1	813	1570	10,9
SMSK 13 W	SMSK 13 G W	13	23	61	43	34	6	33	4,5	7,5	4,1	813	1570	11,6
SMSK 16 W	SMSK 16 G W	16	28	70	48	37	6	38	4,5	7,5	4,1	1230	2350	19,7
SMSK 20 W	SMSK 20 G W	20	32	80	54	42	8	43	5,5	9,0	5,1	1400	2740	26,8
SMSK 25 W	SMSK 25 G W	25	40	112	61	50	8	51	5,5	9,0	5,1	1560	3140	43,4
SMSK 30 W	SMSK 30 G W	30	45	123	74	58	10	60	6,6	11,0	6,1	2490	5490	82,8
SMSK 35 W	SMSK 35 G W	35	52	135	82	64	10	67	6,6	11,0	6,1	2650	6270	110,0
SMSK 40 W	SMSK 40 G W	40	60	151	96	75	13	78	9,0	14,0	8,1	3430	8040	147,0
SMSK 50 W	SMSK 50 G W	50	80	192	116	92	13	98	9,0	14,0	8,1	6080	15900	397,0
SMSK 60 W	SMSK 60 G W	60	90	209	134	106	18	112	11,0	17,0	11,1	7550	20000	530,0
