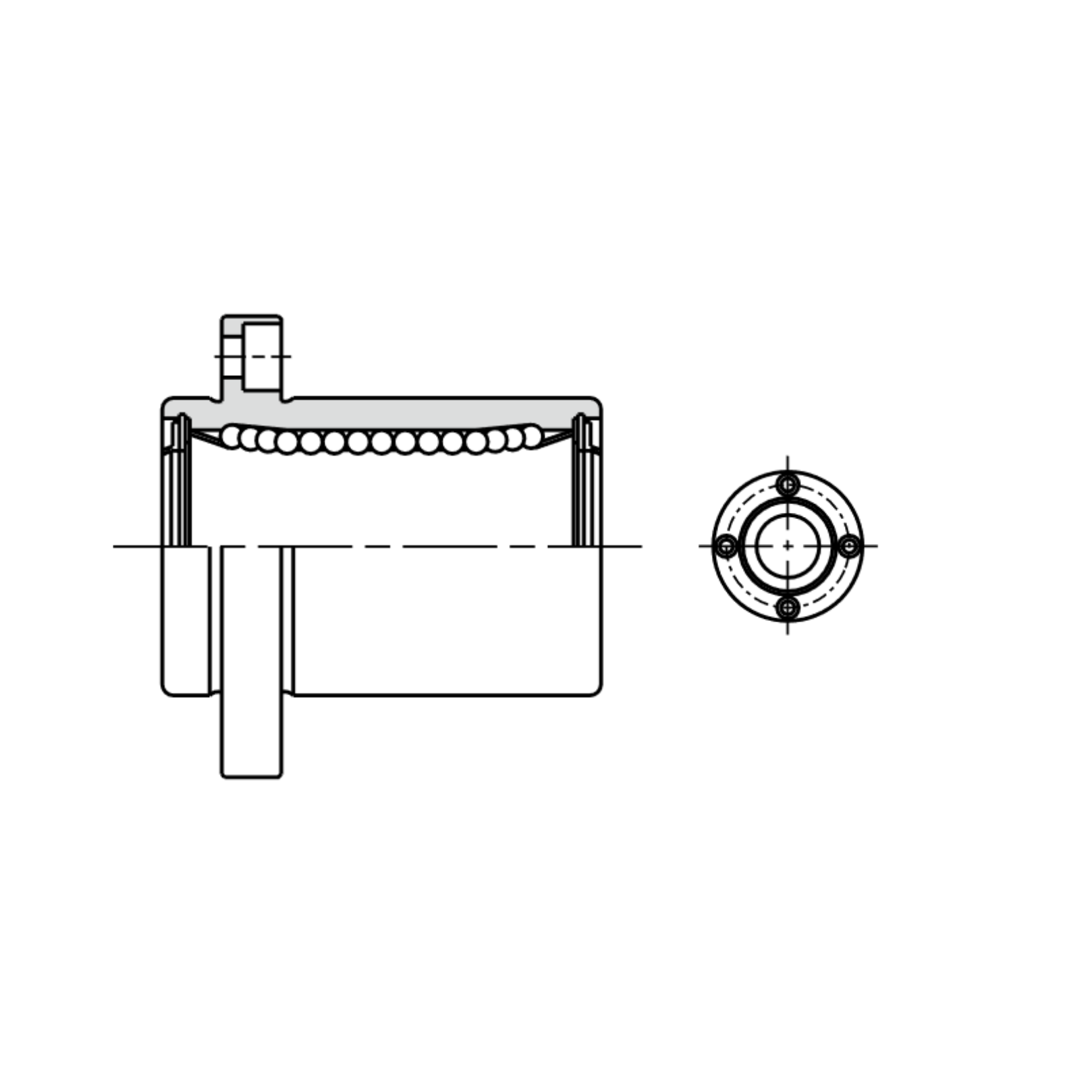

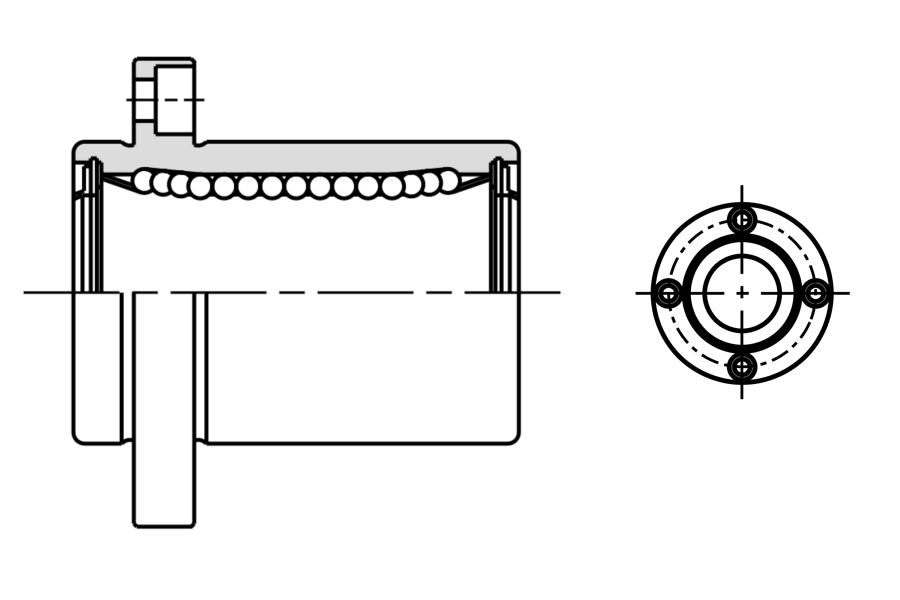

Kuličkové pouzdro SMF-E
Kuličkové pouzdro SMF-E
- Pro průměry hřídele: 6 - 60mm
- Provedení: ocelové
- Rozměry: dle JIS
- Statická únosnost: až 10kN
- Dynamická únosnost: až 4,7kN

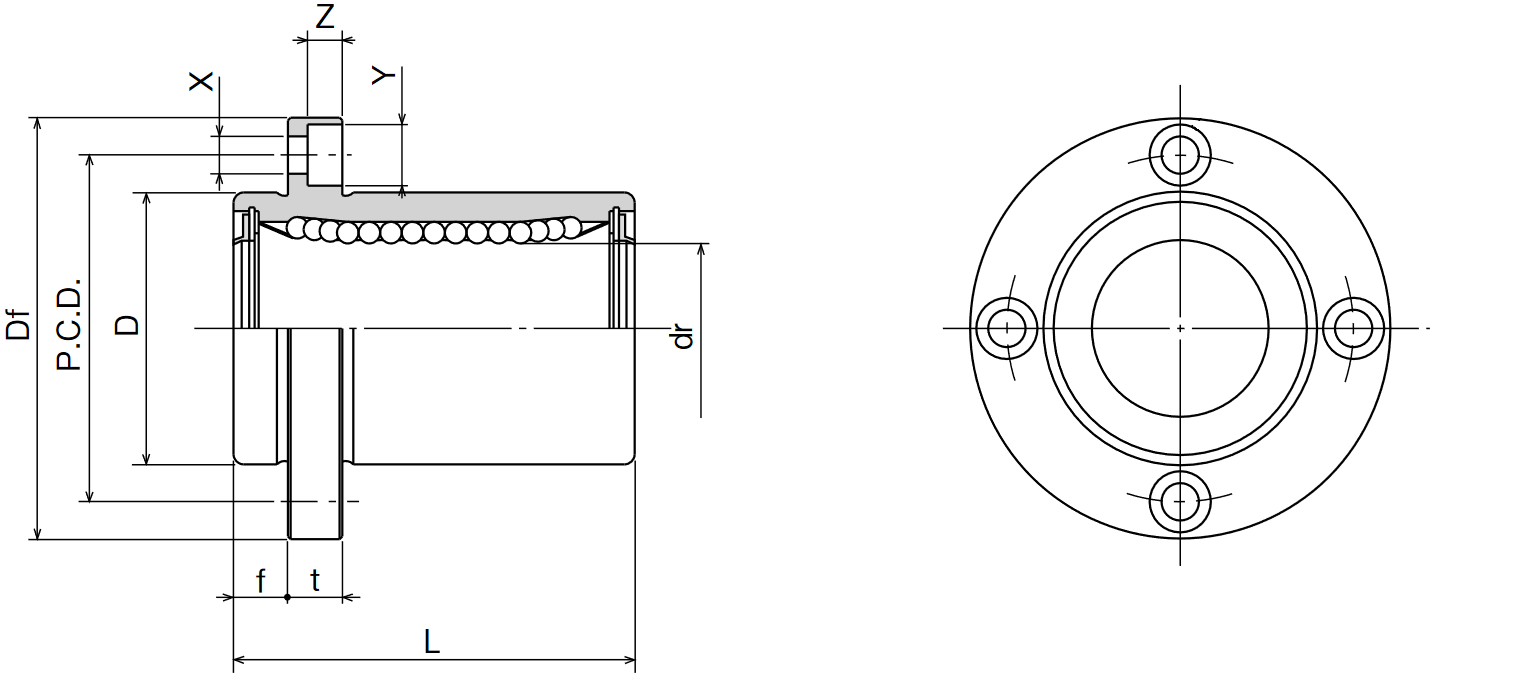

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||
| Standardní | Dynamické | Statické | |||||||||||
| Ocelová klec |
Plastová klec | dr | D | L | f | Df | t | P.C.D. | X | Y | Z | C | Co |
| SMF 6 UU-E | SMF 6 G UU-E | 6 | 12 | 19 | 5 | 28 | 5 | 20 | 3,5 | 6,0 | 3,1 | 206 | 265 |
| SMF 8 UU-E | SMF 8 G UU-E | 8 | 15 | 24 | 5 | 32 | 5 | 24 | 3,5 | 6,0 | 3,1 | 274 | 392 |
| SMF 10 UU-E | SMF 10 G UU-E | 10 | 19 | 29 | 6 | 40 | 6 | 29 | 4,5 | 7,5 | 4,1 | 372 | 549 |
| SMF 12 UU-E | SMF 12 G UU-E | 12 | 21 | 30 | 6 | 42 | 6 | 32 | 4,5 | 7,5 | 4,1 | 510 | 784 |
| SMF 13 UU-E | SMF 13 G UU-E | 13 | 23 | 32 | 6 | 43 | 6 | 33 | 4,5 | 7,5 | 4,1 | 510 | 784 |
| SMF 16 UU-E | SMF 16 G UU-E | 16 | 28 | 37 | 6 | 48 | 6 | 38 | 4,5 | 7,5 | 4,1 | 774 | 1180 |
| SMF 20 UU-E | SMF 20 G UU-E | 20 | 32 | 42 | 8 | 54 | 8 | 43 | 5,5 | 9,0 | 5,1 | 882 | 1370 |
| SMF 25 UU-E | SMF 25 G UU-E | 25 | 40 | 59 | 8 | 62 | 8 | 51 | 5,5 | 9,0 | 5,1 | 980 | 1570 |
| SMF 30 UU-E | SMF 30 G UU-E | 30 | 45 | 64 | 10 | 74 | 10 | 60 | 6,6 | 11,0 | 6,1 | 1570 | 2740 |
| SMF 35 UU-E | SMF 35 G UU-E | 35 | 52 | 70 | 10 | 82 | 10 | 67 | 6,6 | 11,0 | 6,1 | 1670 | 3140 |
| SMF 40 UU-E | SMF 40 G UU-E | 40 | 60 | 80 | 13 | 96 | 13 | 78 | 9,0 | 14,0 | 8,1 | 2160 | 4020 |
| SMF 50 UU-E | SMF 50 G UU-E | 50 | 80 | 100 | 13 | 116 | 13 | 98 | 9,0 | 14,0 | 8,1 | 3820 | 7940 |
| SMF 60 UU-E | SMF 60 G UU-E | 60 | 90 | 110 | 18 | 134 | 18 | 112 | 11,0 | 17,0 | 11,1 | 4700 | 10000 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: SMF 25 G UU - E
| SMF |
25 | G | UU | E |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Odsazená hřídel |
1 - Typ
- SMF ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - E ... s odsazenou hřídelí
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
