Kuličkové pouzdro SMT-E

- Pro průměry hřídele: 6 - 30mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 2,74kN

- Dynamická únosnost: až 1,57kN

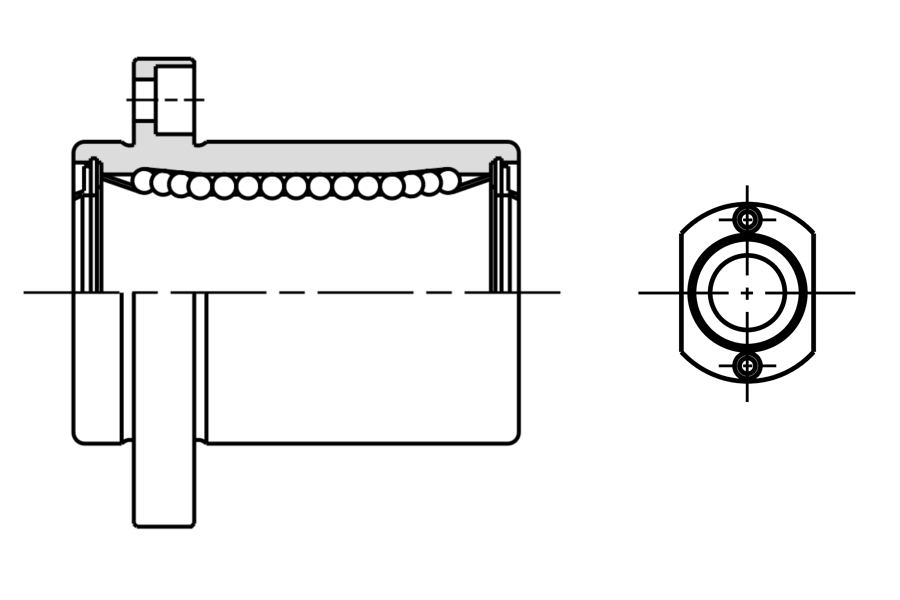

SMT E NACRTEK

Rozměry a únosnost:

Typ / Provedení Rozměry (mm)                  Silové zatížení (N)
Standardní Dynamické Statické
Ocelová klec
 Plastová klec dr D L f Df W t A F X Y Z C Co
SMT 6 UU-E SMT 6 G UU-E 6 12 19 5 28 18 5 20 - 3,5 6,0 3,1 206 265
SMT 8 UU-E SMT 8 G UU-E 8 15 24 5 32 21 5 24 - 3,5 6,0 3,1 274 392
SMT 10 UU-E SMT 10 G UU-E 10 19 29 6 40 25 6 29 - 4,5 7,5 4,1 372 549
SMT 12 UU-E SMT 12 G UU-E 12 21 30 6 42 27 6 32 - 4,5 7,5 4,1 510 784
SMT 13 UU-E SMT 13 G UU-E 13 23 32 6 43 29 6 33 - 4,5 7,5 4,1 510 784
SMT 16 UU-E SMT 16 G UU-E 16 28 37 6 48 34 6 31 22 4,5 7,5 4,1 774 1180
SMT 20 UU-E SMT 20 G UU-E 20 32 42 8 54 38 8 36 24 5,5 9,0 5,1 882 1370
SMT 25 UU-E SMT 25 G UU-E 25 40 59 8 62 46 8 40 32 5,5 9,0 5,1 980 1570
SMT 30 UU-E SMT 30 G UU-E 30 45 64 10 74 51 10 49 35 6,6 11,0 6,1 1570 2740



1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 110°C

2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: SMT 25 G UU - E

SMT
 25 G UU E
1. 2. 3. 4. 5.
Typ Velikost Typ klece Těsnění Odsazená hřídel

1 - Typ

     - SMT ... ocelové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... ocelová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

5 - E ... s odsazenou hřídelí

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
