Kuličkové pouzdro BBER
Kuličkové pouzdro BBER
- Pro průměry hřídele: 5 - 80mm
- Provedení: ocelové
- Rozměry: dle ISO 10285
- Statická únosnost: až 16kN
- Dynamická únosnost: až 9,465kN

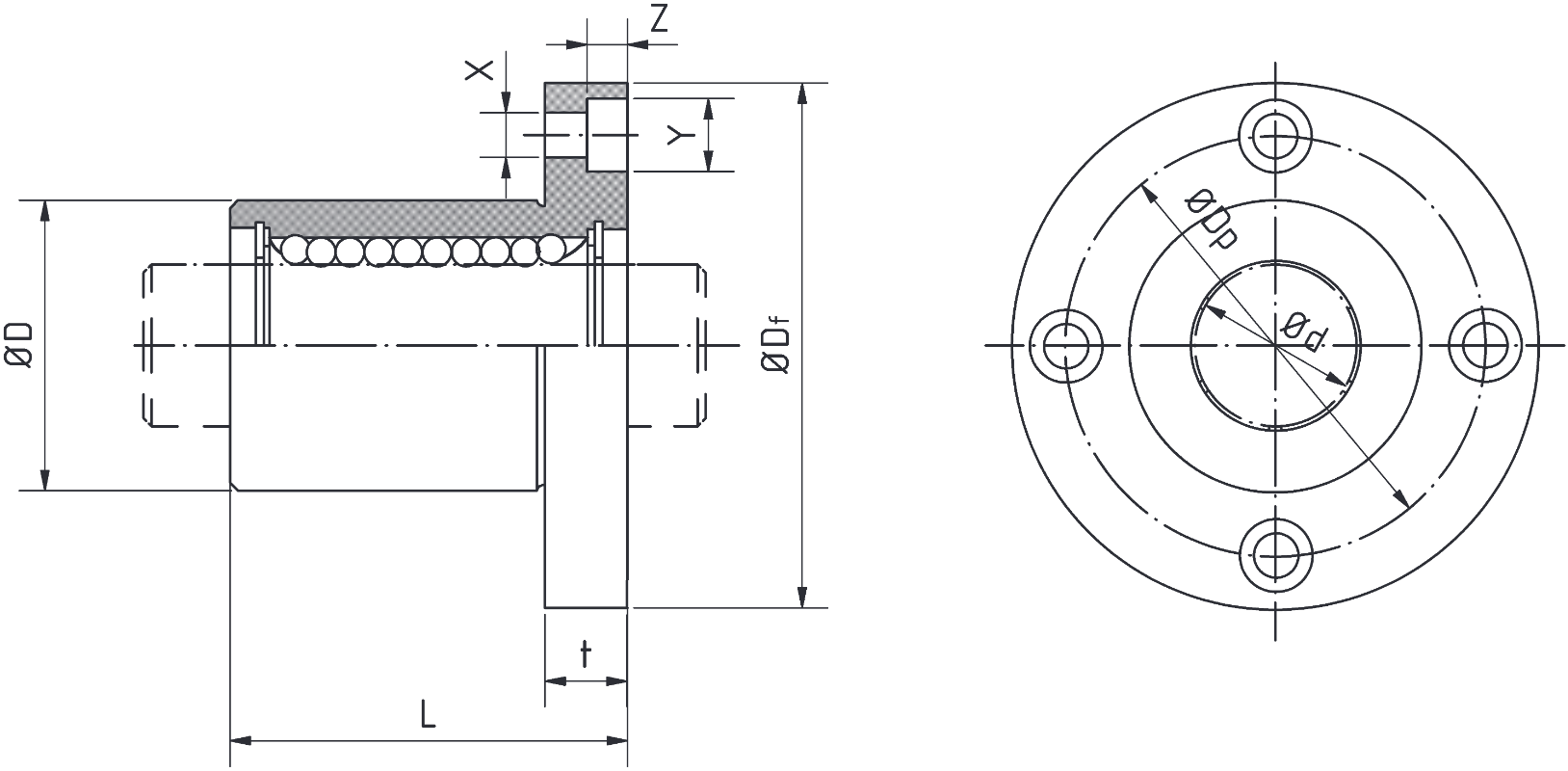

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||
| Standardní | Dynamické | Statické | ||||||||||
| Plastová klec |
Ocelová klec | d | D | L | Df | t | Dp | X | Y | Z | C | Co |
| BBER 5 | - |
5 | 12 | 22 | 28 | 5 | 20 | 3,5 | 6 | 3,1 | 159 | 265 |
| BBER 8 | BBER 8 A |
8 | 16 | 25 | 32 | 5 | 24 | 3,5 | 6 | 3,1 | 195 | 402 |
| BBER 12 | BBER 12 A | 12 | 22 | 32 | 42 | 6 | 32 | 4,5 | 7,5 | 4,1 | 416 | 784 |
| BBER 16 | BBER 16 A | 16 | 26 | 36 | 46 | 6 | 36 | 4,5 | 7,5 | 4,1 | 432 | 892 |
| BBER 20 | BBER 20 A | 20 | 32 | 45 | 54 | 8 | 43 | 5,5 | 9 | 5,1 | 877 | 1370 |
| BBER 25 |
BBER 25 A | 25 | 40 | 58 | 62 | 8 | 51 | 5,5 | 9 | 5,1 | 908 | 1570 |
| BBER 30 | BBER 30 A | 30 | 47 | 68 | 76 | 10 | 62 | 6,6 | 11 | 6,1 | 1584 | 2740 |
| BBER 40 |
BBER 40 A | 40 | 62 | 80 | 98 | 13 | 80 | 9 | 14 | 8,1 | 2357 | 4020 |
| BBER 50 |
BBER 50 A | 50 | 75 | 100 | 112 | 13 | 94 | 9 | 14 | 8,1 | 4702 | 7940 |
| BBER 60 |
BBER 60 A | 60 | 90 | 125 | 134 | 18 | 112 | 11 | 17 | 11,1 | 6085 | 9800 |
| - |
BBER 80 A | 80 | 120 | 165 | 164 | 18 | 142 | 11 | 17 | 11,1 | 9465 | 16000 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: BBER 25 G UU
| BBER |
25 | G | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- BBER ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
