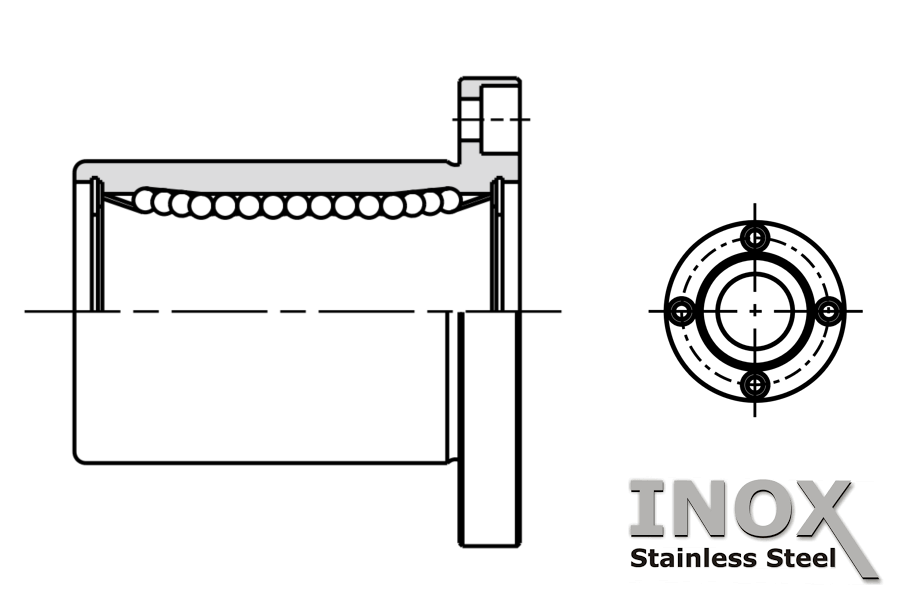

Kuličkové pouzdro KBSF
Kuličkové pouzdro KBSF
- Pro průměry hřídele: 5 - 60mm
- Provedení: nerezové
- Rozměry: dle ISO 10285
- Statická únosnost: až 9,8kN
- Dynamická únosnost: až 4,7kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||
| Nerezové | Dynamické | Statické | ||||||||||
| Nerezová klec | Plastová klec | dr | D | L | Df | t | P.C.D. | X | Y | Z | C | Co |
| - |
KBSF 5G |
5 | 12 | 22 | 28 | 5 | 20 | 3,5 | 6 | 3,1 | 206 | 265 |
| KBSF 8 |
KBSF 8G |
8 | 16 | 25 | 32 | 5 | 24 | 3,5 | 6 | 3,1 | 265 | 402 |
| KBSF 12 |
KBSF 12G |
12 | 22 | 32 | 42 | 6 | 32 | 4,5 | 7,5 | 4,1 | 510 | 784 |
| KBSF 16 |
KBSF 16G |
16 | 26 | 36 | 46 | 6 | 36 | 4,5 | 7,5 | 4,1 | 578 | 892 |
| KBSF 20 |
KBSF 20G |
20 | 32 | 45 | 54 | 8 | 43 | 5,5 | 9 | 5,1 | 862 | 1370 |
| KBSF 25 |
KBSF 25G |
25 | 40 | 58 | 62 | 8 | 51 | 5,5 | 9 | 5,1 | 980 | 1570 |
| KBSF 30 |
KBSF 30G |
30 | 47 | 68 | 76 | 10 | 62 | 6,6 | 11 | 6,1 | 1570 | 2740 |
| KBSF 40 |
KBSF 40G |
40 | 62 | 80 | 98 | 13 | 80 | 9 | 14 | 8,1 | 2160 | 4020 |
| KBSF 50 |
KBSF 50G |
50 | 75 | 100 | 112 | 13 | 94 | 9 | 14 | 8,1 | 3820 | 7940 |
| KBSF 60 |
KBSF 60G |
60 | 90 | 125 | 134 | 18 | 112 | 11 | 17 | 11,1 | 4700 | 9800 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: KBSF 25 G UU
| KBSF |
25 | G | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- KBSF ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... nerezová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
