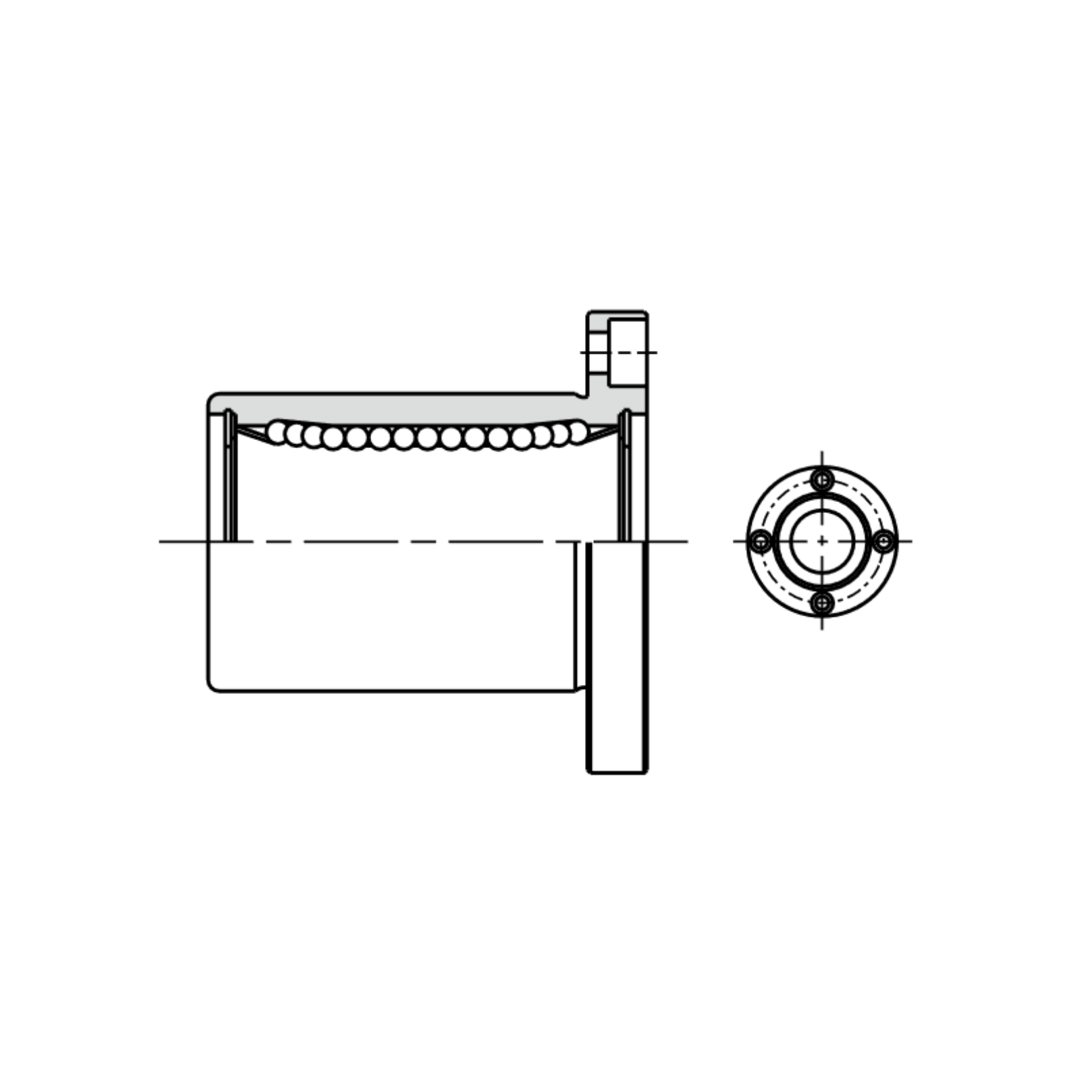

Kuličkové pouzdro SMF

- Pro průměry hřídele: 6 - 100mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 34,8kN

- Dynamická únosnost: až 14,1kN

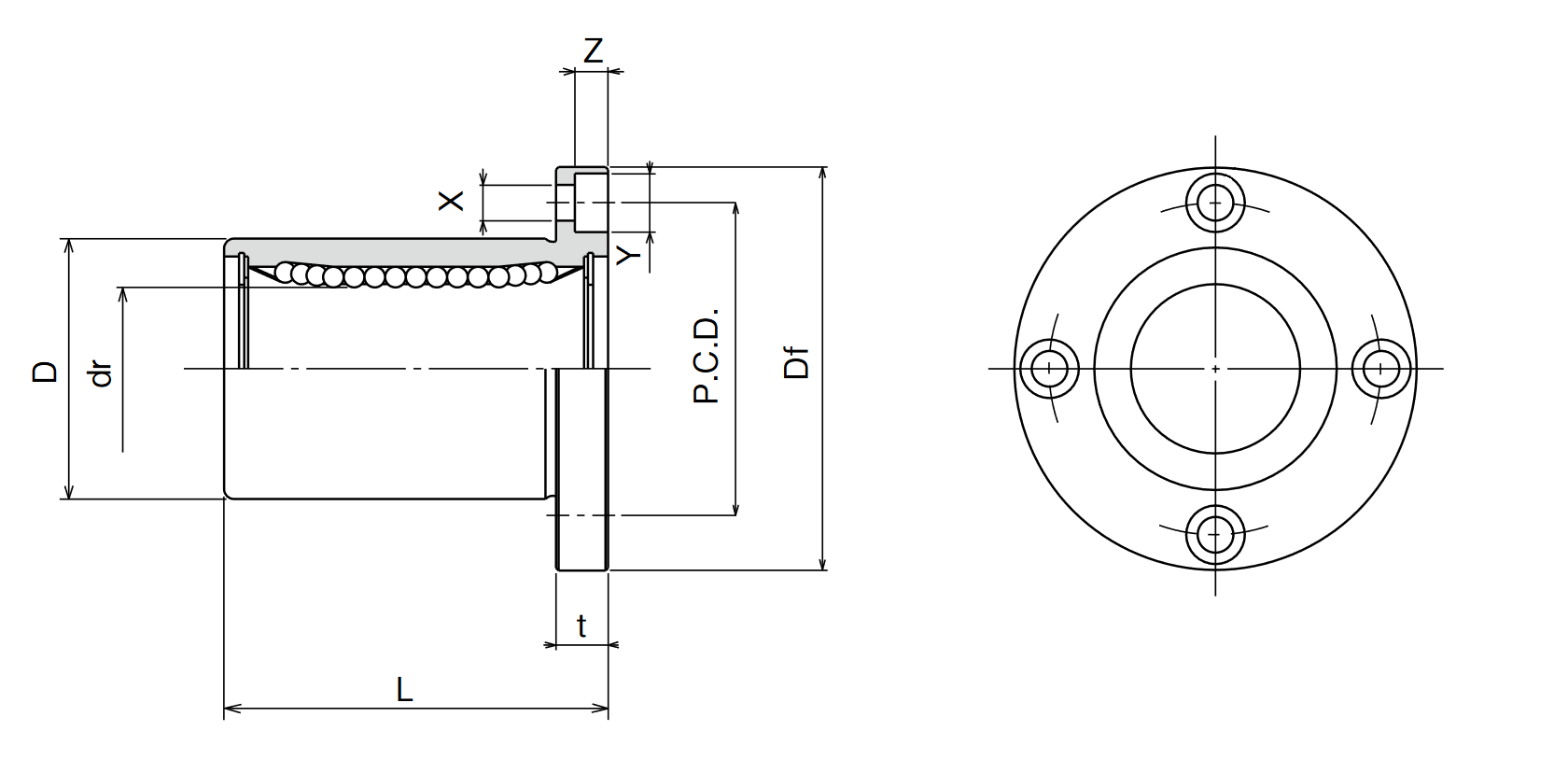

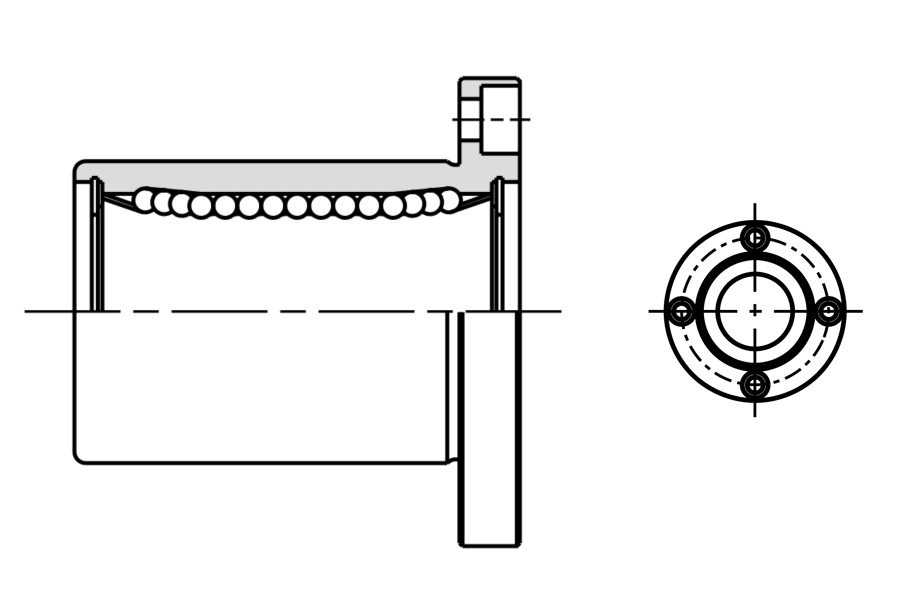

nakres kbf

Rozměry a únosnost:

Typ / Provedení Rozměry (mm)                  Silové zatížení (N)
Standardní Dynamické Statické
Ocelová klec
 Plastová klec dr D L Df t P.C.D. X Y Z C Co
SMF 6 SMF 6G 6 12 19 28 5 20 3,5 6 3,1 206 265
SMF 8s SMF 8s G 8 15 17 32 5 24 3,5 6 3,1 176 216
SMF 8 SMF 8G
 8 15 24 32 5 24 3,5 6 3,1 274 392
SMF 10 SMF 10G
 10 19 29 40 6 29 4,5 7,5 4,1 372 549
SMF 12 SMF 12G
 12 21 30 42 6 32 4,5 7,5 4,1 510 784
SMF 13 SMF 13G
 13 23 32 43 6 33 4,5 7,5 4,1 510 784
SMF 16 SMF 16G
 16 28 37 48 6 38 4,5 7,5 4,1 774 1180
SMF 20 SMF 20G
 20 32 42 54 8 43 5,5 9 5,1 882 1370
SMF 25 SMF 25G
 25 40 59 62 8 51 5,5 9 5,1 980 1570
SMF 30 SMF 30G
 30 45 64 74 10 60 6,6 11 6,1 1570 2740
SMF 35 SMF 35G
 35 52 70 82 10 67 6,6 11 6,1 1670 3140
SMF 40 SMF 40G
 40 60 80 96 13 78 9 14 8,1 2160 4020
SMF 50 SMF 50G
 50 80 100 116 13 98 9 14 8,1 3820 7940
SMF 60 SMF 60G
 60 90 110 134 18 112 11 17 11,1 4700 10000
SMF 80 - 80 120 140 164 18 142 11 17 11,1 7350 16000
SMF 100 - 100 150 175 200 20 175 14 20 13,1 14100 34800



1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 110°C

2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: SMF 25 G UU

SMF
 25 G UU
1. 2. 3. 4.
Typ Velikost Typ klece Těsnění

1 - Typ

     - SMF ... ocelové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... ocelová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
