Kuličkové pouzdro SMSK

Zpět na: Jednoduchá s přírubou


Kuličkové pouzdro SMSK

- Pro průměry hřídele: 6 - 60mm

- Provedení: nerezové

- Rozměry: dle JIS

- Statická únosnost: až 10kN

- Dynamická únosnost: až 4,7kN

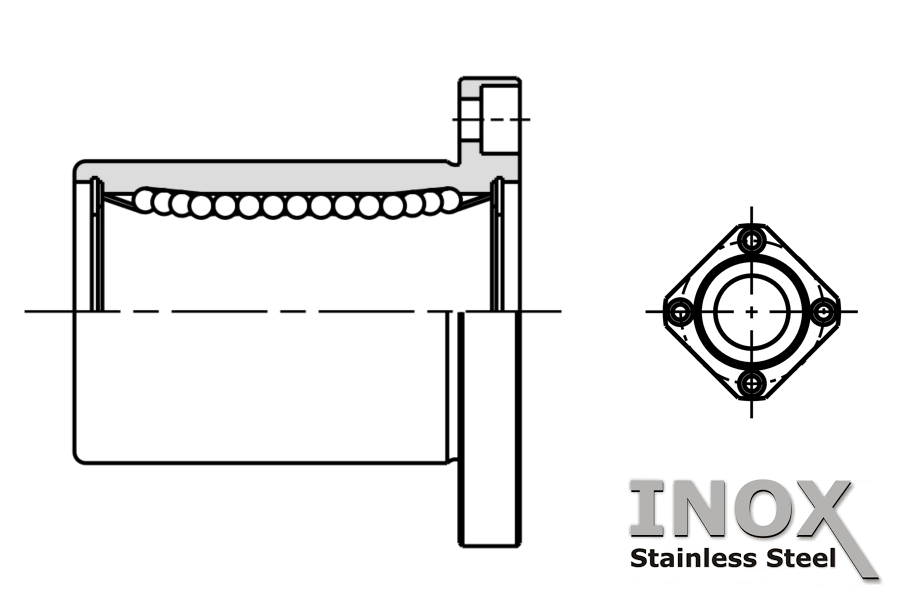

nakres smk

Rozměry a únosnost:

Typ / Provedení Rozměry (mm)                  Silové zatížení (N)
Nerezové Dynamické Statické
Nerezová klec Plastová klec dr D L Df  K t P.C.D. X Y Z C Co
SMSK 6
 SMSK 6 G
 6 12 19 28 22 5 20 3,5 6 3,1 206 265
SMSK 8s SMSK 8s G 8 15 17 32  25 5 24 3,5 6 3,1 176 216
SMSK 8
 SMSK 8 G 8 15 24 32 25 5 24 3,5 6 3,1 274 392
SMSK 10
 SMSK 10 G
 10 19 29 40 30 6 29 4,5 7,5 4,1 372 549
SMSK 12
 SMSK 12 G 12 21 30 42 32 6 32 4,5 7,5 4,1 510 784
SMSK 13
 SMSK 13 G 13 23 32 43 34 6 33 4,5 7,5 4,1 510 784
SMSK 16
 SMSK 16 G
 16 28 37 48 37 6 38 4,5 7,5 4,1 774 1180
SMSK 20
 SMSK 20 G
 20 32 42 54 42 8 43 5,5 9 5,1 882 1370
SMSK 25
 SMSK 25 G
 25 40 59 62 50 8 51 5,5 9 5,1 980 1570
SMSK 30
 SMSK 30 G
 30 45 64 74 58 10 60 6,6 11 6,1 1570 2740
SMSK 35
 SMSK 35 G 35 52 70 82 6 10 67 6,6 11 6,1 1670 3140
SMSK 40
 SMSK 40 G 40 60 80 96 75 13 78 9 14 8,1 2160 4020
SMSK 50
 SMSK 50 G
 50 80 100 116 92 13 98 9 14 8,1 3820 7940
SMSK 60
 SMSK 60 G
 60 90 110 134 106 18 112 11 17 11,1 4700 10000



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: SMSK 25 G UU

SMSK
 25 G UU
1. 2. 3. 4.
Typ Velikost Typ klece Těsnění

1 - Typ

     - SMSK ... nerezové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... nerezová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
