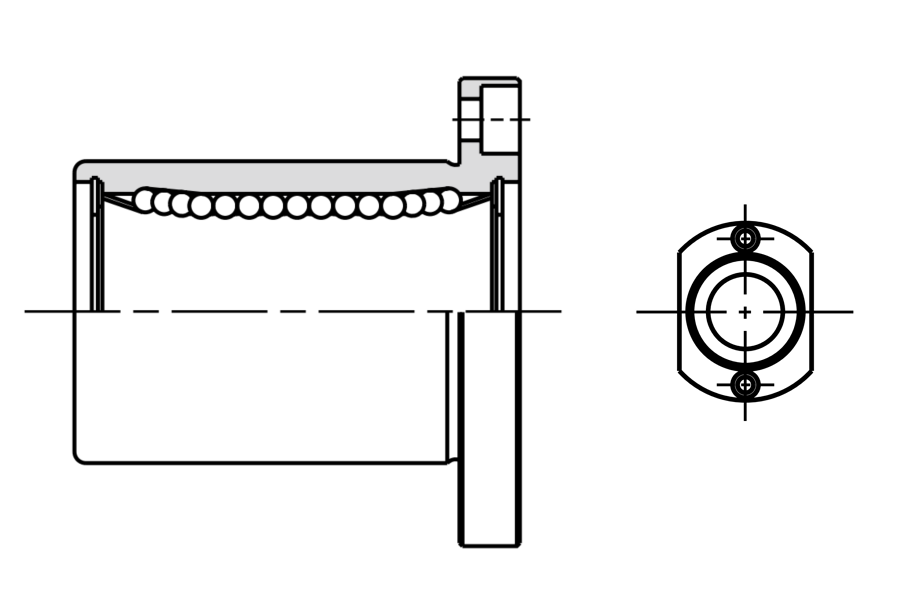

Kuličkové pouzdro SMT
Kuličkové pouzdro SMT
- Pro průměry hřídele: 6 - 30mm
- Provedení: ocelové
- Rozměry: dle JIS
- Statická únosnost: až 2,74kN
- Dynamická únosnost: až 1,57kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||||
| Standardní | Dynamické | Statické | ||||||||||||
| Ocelová klec |
Plastová klec | dr | D | L | Df | W | t | A | F | X | Y | Z |
C | Co |
| SMT 6 UU |
SMT 6G UU | 6 | 12 | 19 | 28 | 18 | 5 | 20 | - | 3,5 | 6 | 3,1 | 206 | 265 |
| SMT 8 UU | SMT 8G UU |
8 | 15 | 24 | 32 | 21 | 5 | 24 | - | 3,5 | 6 | 3,1 | 274 | 392 |
| SMT 10 UU | SMT 10G UU |
10 | 19 | 29 | 40 | 25 | 6 | 29 | - | 4,5 | 7,5 | 4,1 | 372 | 549 |
| SMT 12 UU | SMT 12G UU |
12 | 21 | 30 | 42 | 27 | 6 | 32 | - | 4,5 | 7,5 | 4,1 | 510 | 784 |
| SMT 13 UU | SMT 13G UU |
13 | 23 | 32 | 43 | 29 | 6 | 33 | - | 4,5 | 7,5 | 4,1 | 510 | 784 |
| SMT 16 UU | SMT 16G UU |
16 | 28 | 37 | 48 | 34 | 6 | 31 | 22 | 4,5 | 7,5 | 4,1 | 774 | 1180 |
| SMT 20 UU | SMT 20G UU |
20 | 32 | 42 | 54 | 38 | 8 | 36 | 24 | 5,5 | 9 | 5,1 | 882 | 1370 |
| SMT 25 UU | SMT 25G UU |
25 | 40 | 59 | 62 | 46 | 8 | 40 | 32 | 5,5 | 9 | 5,1 | 980 | 1570 |
| SMT 30 UU | SMT 30G UU |
30 | 45 | 64 | 74 | 51 | 10 | 49 | 35 | 6,6 | 11 | 6,1 | 1570 | 2740 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: SMT 25 G UU
| SMT |
25 | G | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- SMT ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
