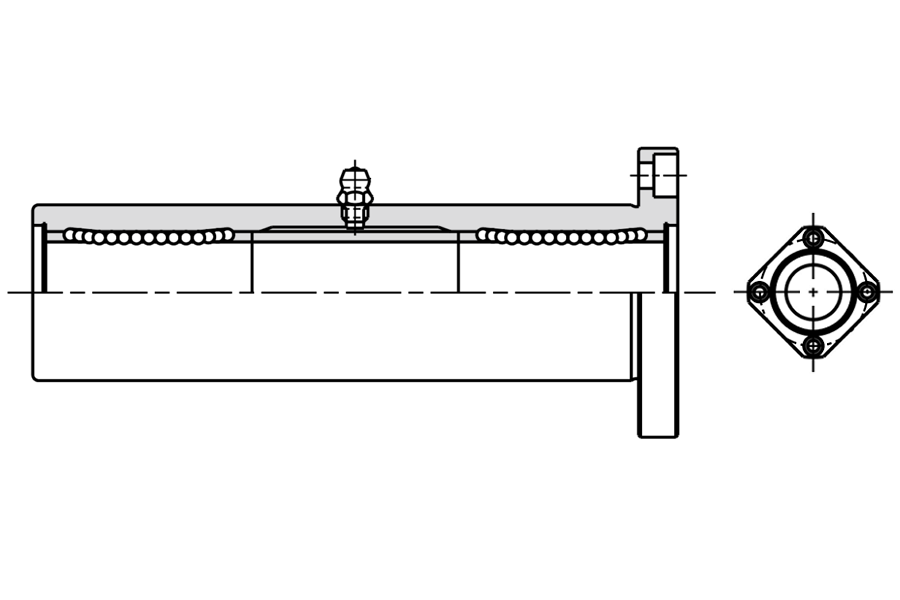

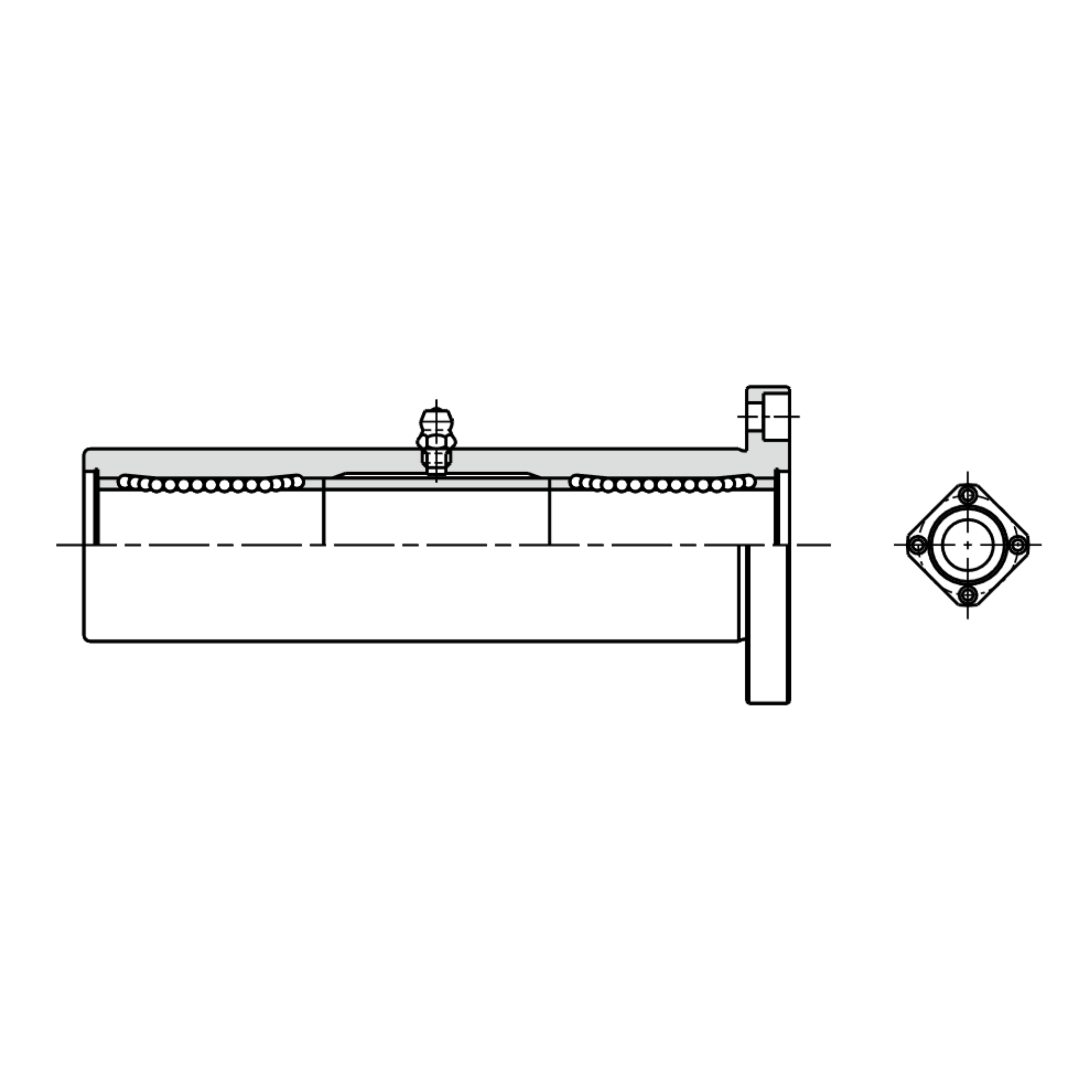

Kuličkové pouzdro TRK
Kuličkové pouzdro TRK
- Pro průměry hřídele: 6 - 60mm
- Provedení: standardní
- Rozměry: dle JIS
- Statická únosnost: až 20kN
- Dynamická únosnost: až 7,55kN

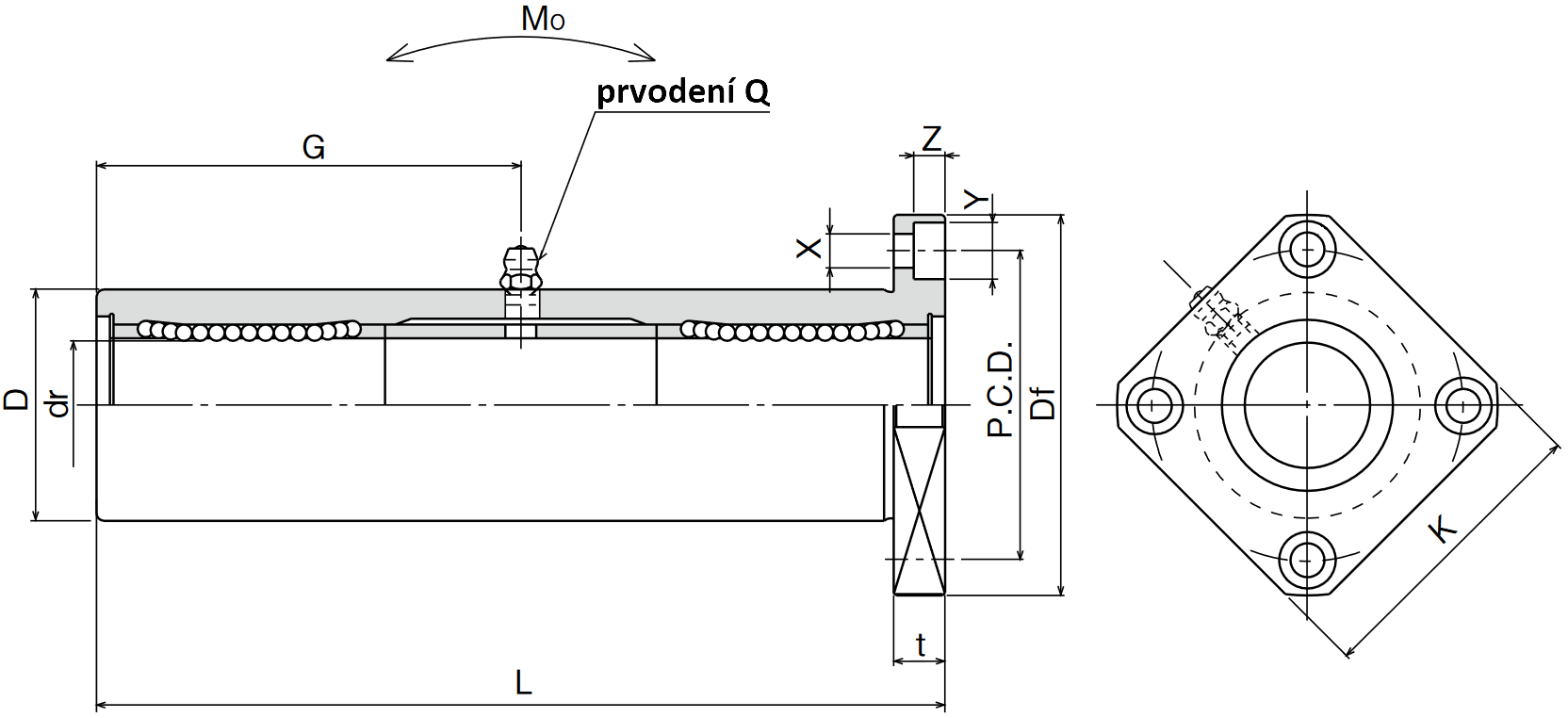

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | ||||||||||||
| Dynamické | Statické | Statický | |||||||||||||
| Ocelová klec |
Plastová klec | dr | D | L | Df | K | t | P.C.D | X | Y | Z | G | C | Co | Mo |
| TRK 6 | TRK 6 G | 6 | 15 | 51 | 32 | 25 | 5 | 24 | 3,5 | 6,0 | 3,1 | 20,5 | 323 | 530 | 8,2 |
| TRK 8 | TRK 8 G |
8 | 19 | 66 | 40 | 30 | 6 | 29 | 4,5 | 7,5 | 4,1 | 29,0 | 431 | 784 | 16,2 |
| TRK 10 | TRK 10 G |
10 | 23 | 80 | 43 | 34 | 6 | 33 | 4,5 | 7,5 | 4,1 | 38,0 | 588 | 1100 | 27,0 |
| TRK 12 | TRK 12 G |
12 | 26 | 84 | 46 | 35 | 6 | 36 | 4,5 | 7,5 | 4,1 | 41,0 | 813 | 1570 | 40,1 |
| TRK 13 | TRK 13 G |
13 | 28 | 90 | 48 | 37 | 6 | 38 | 4,5 | 7,5 | 4,1 | 45,0 | 813 | 1570 | 42,9 |
| TRK 16 | TRK 16 G |
16 | 32 | 103 | 54 | 42 | 8 | 43 | 5,5 | 9,0 | 5,1 | 51,0 | 1230 | 2350 | 73,5 |
| TRK 20 | TRK 20 G |
20 | 40 | 118 | 62 | 50 | 8 | 51 | 5,5 | 9,0 | 5,1 | 59,0 | 1400 | 2740 | 98,0 |
| TRK 25 | TRK 25 G |
25 | 45 | 165 | 74 | 58 | 10 | 60 | 6,6 | 11,0 | 6,1 | 82,5 | 1560 | 3140 | 157,0 |
| TRK 30 | TRK 30 G |
30 | 52 | 182 | 82 | 64 | 10 | 67 | 6,6 | 11,0 | 6,1 | 91,0 | 2490 | 5490 | 297,0 |
| TRK 35 | TRK 35 G |
35 | 60 | 200 | 96 | 75 | 13 | 78 | 9,0 | 14,0 | 8,1 | 100,0 | 2650 | 6270 | 373,0 |
| TRK 40 | TRK 40 G |
40 | 65 | 230 | 101 | 80 | 13 | 83 | 9,0 | 14,0 | 8,1 | 115,0 | 3430 | 8040 | 553,0 |
| TRK 50 | TRK 50 G |
50 | 85 | 290 | 129 | 100 | 18 | 107 | 11,0 | 17,0 | 11,1 | 145,0 | 6080 | 15900 | 1370,0 |
| TRK 60 | TRK 60 G |
60 | 100 | 310 | 144 | 116 | 18 | 122 | 11,0 | 17,0 | 11,1 | 155,0 | 7550 | 20000 | 1800,0 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: TRK 25 G UU - Q
| TRK | 25 | G | UU | Q |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Maznice |
1 - Typ
- TRK ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - Maznice
- Q ... s maznicí
- bez označení ... bez maznice
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
