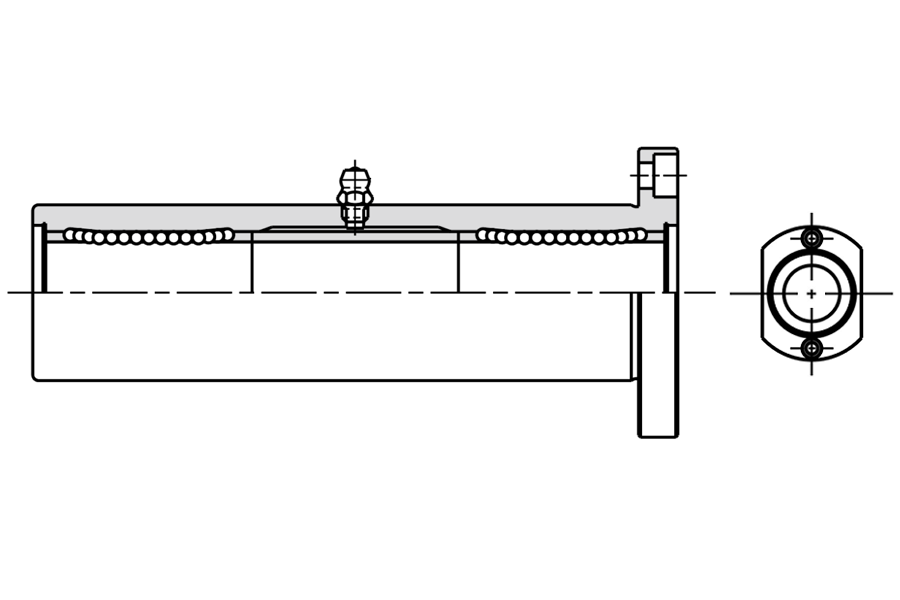

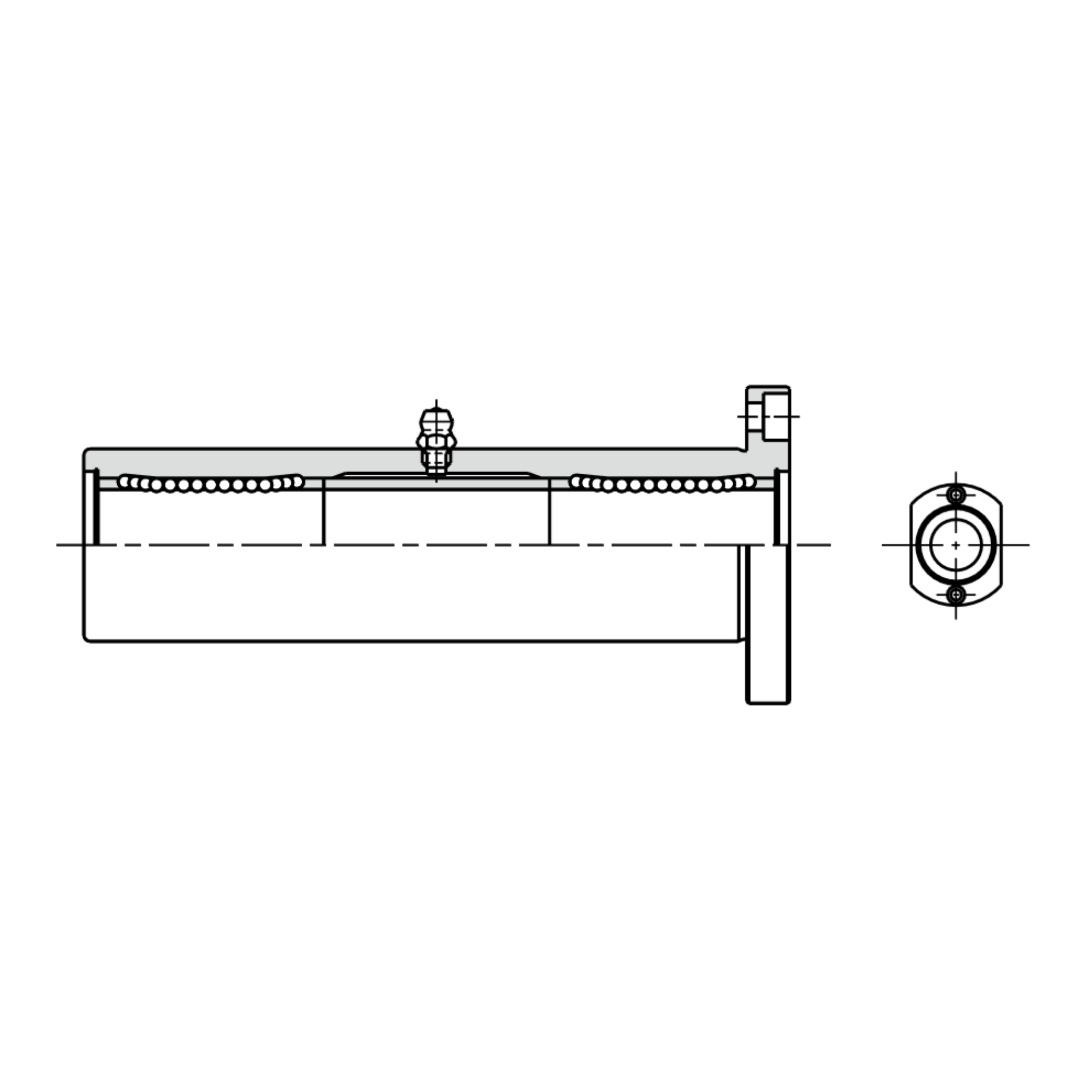

Kuličkové pouzdro TRT
Kuličkové pouzdro TRT
- Pro průměry hřídele: 12 - 30mm
- Provedení: standardní
- Rozměry: dle JIS
- Statická únosnost: až 5,49kN
- Dynamická únosnost: až 2,49kN

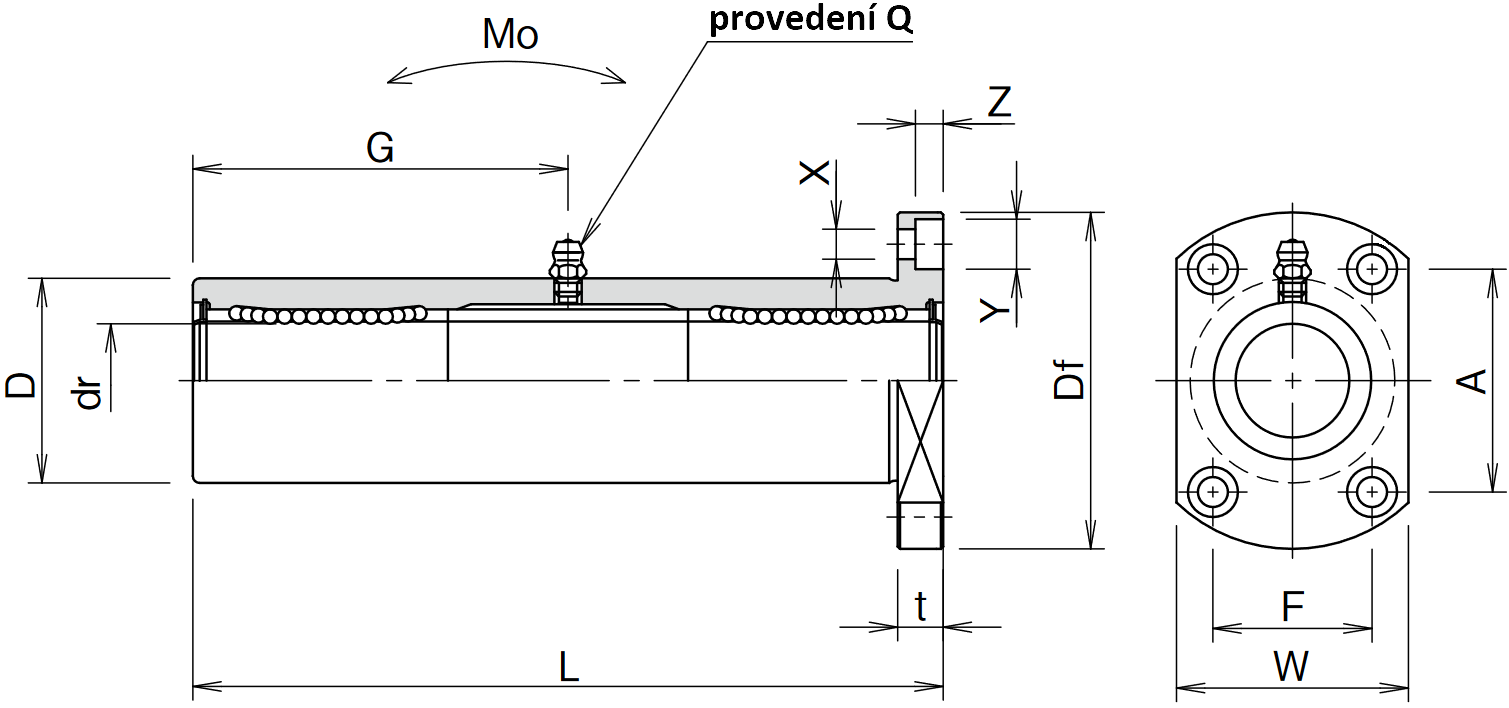

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | |||||||||||||
| Dynamické | Statické | Statický | ||||||||||||||
| Ocelová klec |
Plastová klec | dr | D | L | Df | W | t | A | F | X | Y | Z | G | C | Co | Mo |
| TRT 12 | TRT 12 G |
12 | 26 | 84 | 46 | 32 | 6 | 28 | 22 | 4,5 | 7,5 | 4,1 | 41,0 | 813 | 1570 | 40,1 |
| TRT 13 | TRT 13 G |
13 | 28 | 90 | 48 | 34 | 6 | 31 | 22 | 4,5 | 7,5 | 4,1 | 45,0 | 813 | 1570 | 42,9 |
| TRT 16 | TRT 16 G |
16 | 32 | 103 | 54 | 38 | 8 | 36 | 24 | 5,5 | 9,0 | 5,1 | 51,0 | 1230 | 2350 | 73,5 |
| TRT 20 | TRT 20 G |
20 | 40 | 118 | 62 | 46 | 8 | 40 | 32 | 5,5 | 9,0 | 5,1 | 59,0 | 1400 | 2740 | 98,0 |
| TRT 25 | TRT 25 G |
25 | 45 | 165 | 74 | 51 | 10 | 49 | 35 | 6,6 | 11,0 | 6,1 | 82,5 | 1560 | 3140 | 157,0 |
| TRT 30 | TRT 30 G |
30 | 52 | 182 | 82 | 58 | 10 | 55 | 38 | 6,6 | 11,0 | 6,1 | 91,0 | 2490 | 5490 | 297,0 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: TRT 25 G UU - Q
| TRT | 25 | G | UU | Q |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Maznice |
1 - Typ
- TRT ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - Maznice
- Q ... s maznicí
- bez označení ... bez maznice
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
