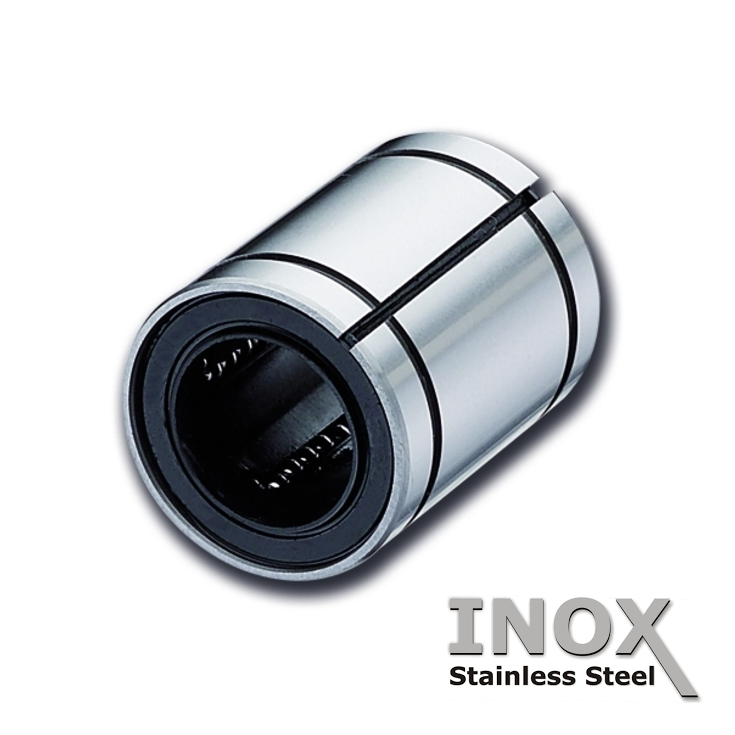

Kuličkové pouzdro BBES-AJ
Kuličkové pouzdro BBES-AJ
- Pro průměry hřídele: 5 - 60mm
- Provedení: nerezové
- Rozměry: ISO 10285
- Statická únosnost: až 9,8kN
- Dynamická únosnost: až 6,465kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||
| Nerezové | Dynamické | Statické | ||||||||
| Plastová klec | Nerezová klec | dr | D | L | B | W | D1 | h | C | Co |
| BBES 5-AJ | - | 5 | 12 | 22 | 14,5 | 1,1 | 11,5 | 1 | 159 | 265 |
| BBES 8-AJ | - | 8 | 16 | 25 | 16,5 | 1,1 | 15,2 | 1 | 195 | 405 |
| BBES 10-AJ | - | 10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 1 | 286 | 549 |
| BBES 12-AJ | BBES 12A-AJ | 12 | 22 | 32 | 22,9 | 1,3 | 21,0 | 1,5 | 416 | 784 |
| BBES 16-AJ | BBES 16A-AJ | 16 | 26 | 36 | 24,9 | 1,3 | 24,9 | 1,5 | 432 | 892 |
| BBES 20-AJ | BBES 20A-AJ | 20 | 32 | 45 | 31,5 | 1,6 | 30,3 | 2 | 877 | 1370 |
| BBES 25-AJ | BBES 25A-AJ | 25 | 40 | 58 | 44,1 | 1,85 | 37,5 | 2 | 908 | 1570 |
| BBES 30-AJ | BBES 30A-AJ | 30 | 47 | 68 | 52,1 | 1,85 | 44,5 | 2 | 1584 | 2740 |
| BBES 40-AJ | BBES 40A-AJ | 40 | 62 | 80 | 60,6 | 2,15 | 59,0 | 3 | 2357 | 4020 |
| BBES 50-AJ | BBES 50A-AJ | 50 | 75 | 100 | 77,6 | 2,65 | 72,0 | 3 | 4702 | 7940 |
| BBES 60-AJ | BBES 60A-AJ | 60 | 90 | 125 | 101,7 | 3,15 | 86,5 | 3 | 6085 | 9800 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: BBES 25 A UU - AJ
| BBES |
25 | A | UU | AJ |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Nastavitelný typ |
1 - Typ
- BBES ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- A ... nerezová klec
- bez označení ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - AJ ... nastavitelný typ
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
