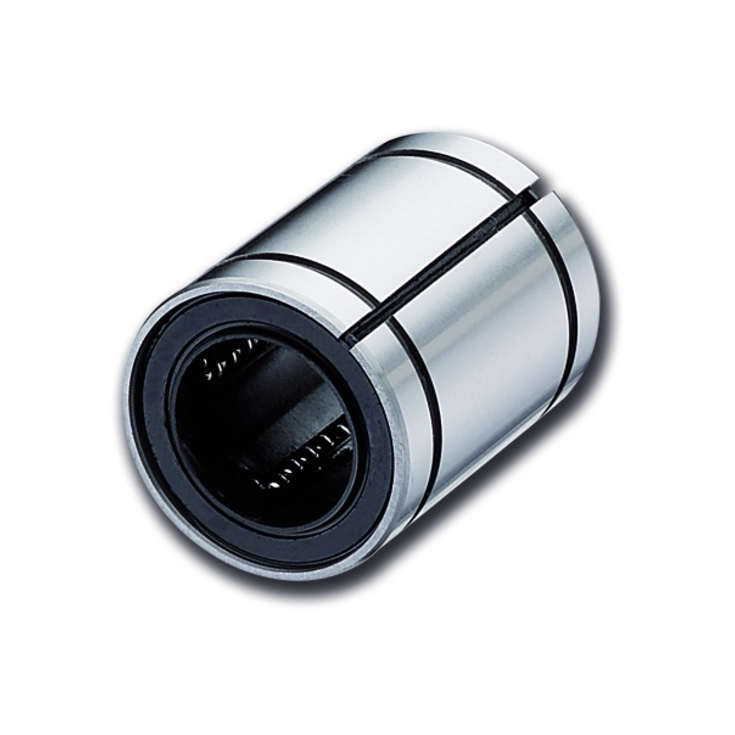

Kuličkové pouzdro KB-AJ

Zpět na: Standardní kuličková pouzdra - nastavitelná


Kuličkové pouzdro KB-AJ


- Pro průměry hřídele: 5 - 80mm

- Provedení: standardní

- Rozměry: dle ISO 10285

- Statická únosnost: až 16kN

- Dynamická únosnost: až 7,35kN

kb aj nakres

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Standardní Dynamické Statické
Ocelová klec1)
 Plastová klec2) dr D L B W D1 h C Co
- KB 5G-AJ 5 12 22 14,5 1,1 11,5 1,0 206 265
- KB 8G-AJ 8 16 25 16,5 1,1 15,2 1,0 265 402
- KB 10G-AJ 10 19 29 22,0 1,3 18,0 1,0 372 549
KB 12-AJ KB 12G-AJ 12 22 32 22,9 1,3 21,0 1,5 510 784
KB 16-AJ KB 16G-AJ 16 26 36 24,9 1,3 24,9 1,5 578 892
KB 20-AJ KB 20G-AJ 20 32 45 31,5 1,6 30,3 2,0 862 1370
KB 25-AJ KB 25G-AJ 25 40 58 44,1 1,85 37,5 2,0 980 1570
KB 30-AJ KB 30G-AJ 30 47 68 52,1 1,85 44,5 2,0 1570 2740
KB 40-AJ KB 40G-AJ 40 62 80 60,6 2,15 59,0 3,0 2160 4020
KB 50-AJ KB 50G-AJ 50 75 100 77,6 2,65 72,0 3,0 3820 7940
KB 60-AJ KB 60G-AJ 60 90 125 101,7 3,15 86,5 3,0 4700 9800
KB 80-AJ - 80 120 165 133,7 4,15 116,0 3,0 7350 16000



1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 110°C

2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: KB 25 G UU - AJ

KB
 25 G UU AJ
1. 2. 3. 4. 5.
Typ Velikost Typ klece Těsnění Nastavitelný typ

1 - Typ

     - KB ... ocelové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... ocelová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

5 - AJ ... nastavitelný typ















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
