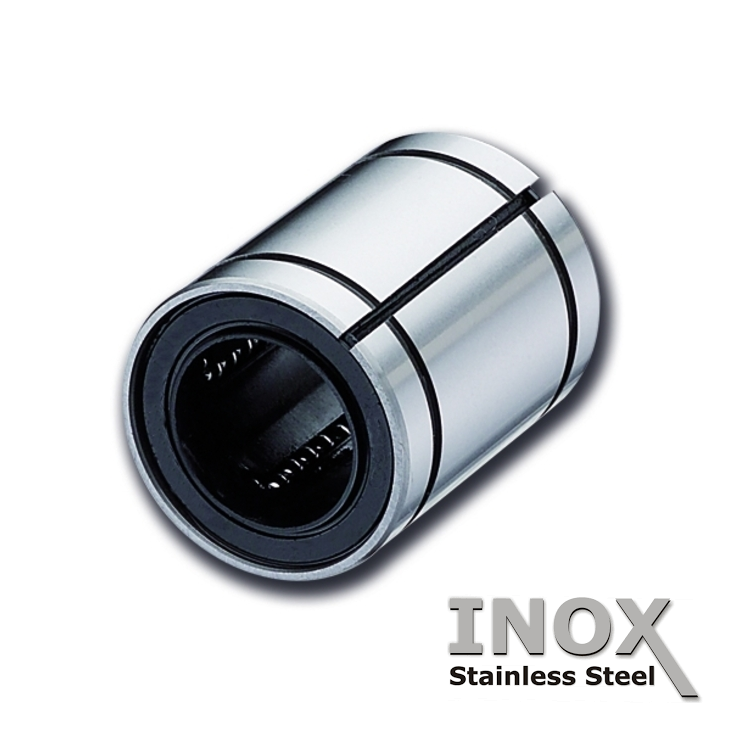

Kuličkové pouzdro KBS-AJ
Kuličkové pouzdro KBS-AJ
- Pro průměry hřídele: 5 - 60mm
- Provedení: nerezové
- Rozměry: dle ISO 10285
- Statická únosnost: až 9,8kN
- Dynamická únosnost: až 4,7kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||
| Nerezové | Dynamické | Statické | ||||||||
| Nerezová klec | Plastová klec | dr | D | L | B | W | D1 | h | C | Co |
| - | KBS 5G-AJ | 5 | 12 | 22 | 14,5 | 1,1 | 11,5 | 1,0 | 206 | 265 |
| - | KBS 8G-AJ | 8 | 16 | 25 | 16,5 | 1,1 | 15,2 | 1,0 | 265 | 402 |
| - | KBS 10G-AJ | 10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 1,0 | 372 | 549 |
| KBS 12-AJ | KBS 12G-AJ | 12 | 22 | 32 | 22,9 | 1,3 | 21,0 | 1,5 | 510 | 784 |
| KBS 16-AJ | KBS 16G-AJ | 16 | 26 | 36 | 24,9 | 1,3 | 24,9 | 1,5 | 578 | 892 |
| KBS 20-AJ | KBS 20G-AJ | 20 | 32 | 45 | 31,5 | 1,6 | 30,3 | 2,0 | 862 | 1370 |
| KBS 25-AJ | KBS 25G-AJ | 25 | 40 | 58 | 44,1 | 1,85 | 37,5 | 2,0 | 980 | 1570 |
| KBS 30-AJ | KBS 30G-AJ | 30 | 47 | 68 | 52,1 | 1,85 | 44,5 | 2,0 | 1570 | 2740 |
| KBS 40-AJ | KBS 40G-AJ | 40 | 62 | 80 | 60,6 | 2,15 | 59,0 | 3,0 | 2160 | 4020 |
| KBS 50-AJ | KBS 50G-AJ | 50 | 75 | 100 | 77,6 | 2,65 | 72,0 | 3,0 | 3820 | 7940 |
| KBS 60-AJ | KBS 60G-AJ | 60 | 90 | 125 | 101,7 | 3,15 | 86,5 | 3,0 | 4700 | 9800 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: KBS 25 G UU - AJ
| KBS |
25 | G | UU | AJ |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Nastavitelný typ |
1 - Typ
- KBS ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... nerezová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - AJ ... nastavitelný typ
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
