Kuličkové pouzdro SM-AJ

Zpět na: Standardní kuličková pouzdra - nastavitelná

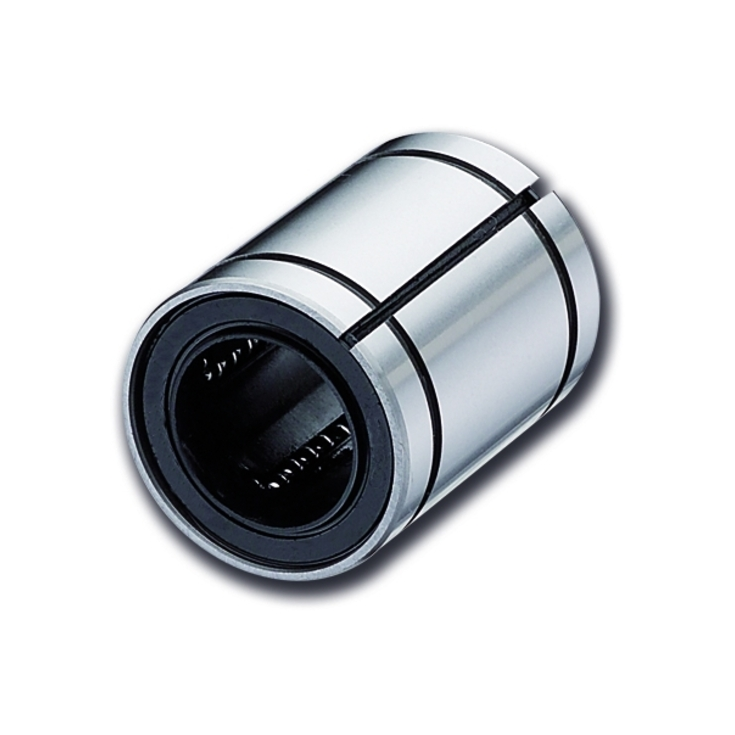

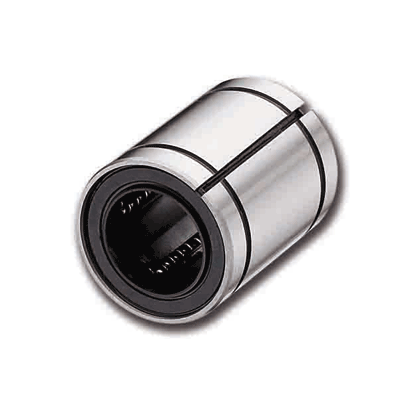

Kuličkové pouzdro SM-AJ

- Pro průměry hřídele: 6 - 150mm

- Provedení: standardní

- Rozměry: dle JIS

- Statická únosnost: až 54,3kN

- Dynamická únosnost: až 20,15kN

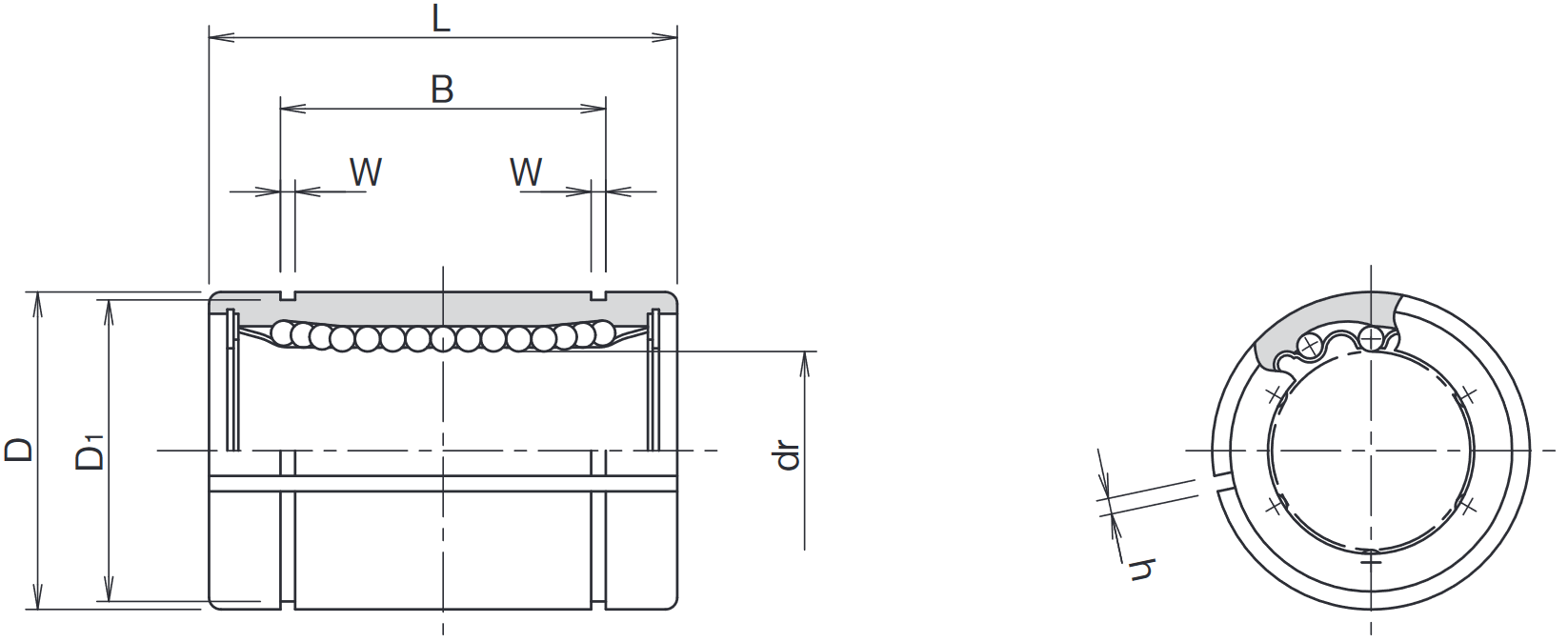

kb aj nakres

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)							Silové zatížení (N)
Standardní		Rozměry (mm)							Dynamické	Statické
Ocelová klec¹⁾	Plastová klec²⁾	dr	D	L	B	W	D1	h	C	Co
-	SM 6G-AJ	6	12	19	13,5	1,1	11,5	1,0	206	265
-	SM 8sG-AJ	8	15	17	11,5	1,1	14,3	1,0	176	216
-	SM 8G-AJ	8	15	24	17,5	1,1	14,3	1,0	274	392
-	SM 10G-AJ	10	19	29	22,0	1,3	18,0	1,0	372	549
SM 12-AJ	SM 12G-AJ	12	21	30	23,0	1,3	20,0	1,5	510	784
SM 13-AJ	SM 13G-AJ	13	23	32	23,0	1,3	22,0	1,5	510	784
SM 16-AJ	SM 16G-AJ	16	28	37	26,5	1,6	27,0	1,5	774	1180
SM 20-AJ	SM 20G-AJ	20	32	42	30,5	1,6	30,5	1,5	882	1370
SM 25-AJ	SM 25G-AJ	25	40	59	41,0	1,85	38,0	2,0	980	1570
SM 30-AJ	SM 30G-AJ	30	45	64	44,5	1,85	43,0	2,5	1570	2740
SM 35-AJ	SM 35G-AJ	35	52	70	49,5	2,1	49,0	2,5	1670	3140
SM 40-AJ	SM 40G-AJ	40	60	80	60,5	2,1	57,0	3,0	2160	4020
SM 50-AJ	SM 50G-AJ	50	80	100	74,0	2,6	76,5	3,0	3820	7940
SM 60-AJ	SM 60G-AJ	60	90	110	85,0	3,15	86,5	3,0	4700	10000
SM 80-AJ	SM 80G-AJ	80	120	140	105,5	4,15	116,0	3,0	7350	16000
SM 100-AJ	-	100	150	175	125,5	4,15	145,0	3,0	14100	34800
SM 120-AJ	-	120	180	200	158,6	4,15	175,0	3,0	16400	40000
SM 150-AJ	-	150	210	240	170,6	5,15	204,0	3,0	21100	54300
