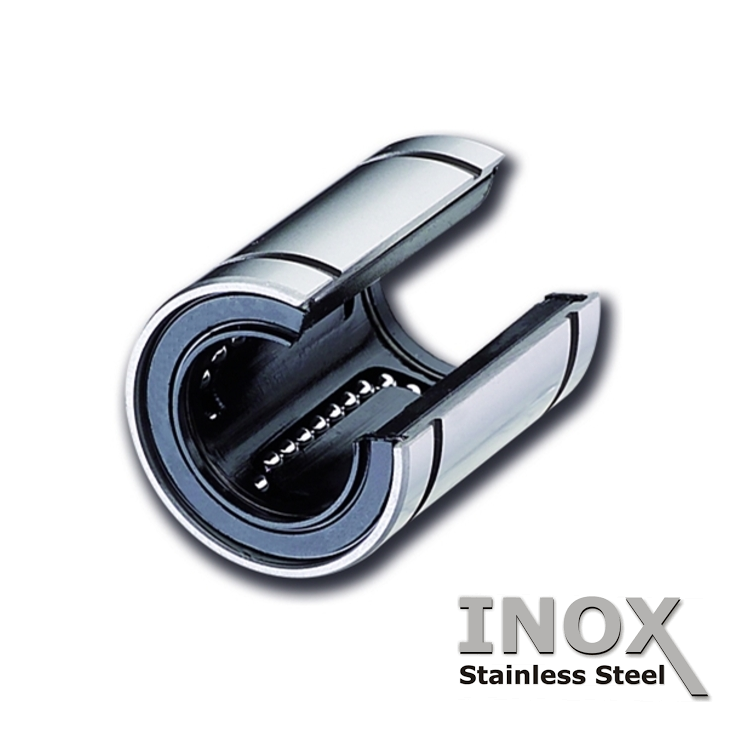

Kuličkové pouzdro BBES-OP
Kuličkové pouzdro BBES-OP
- Pro průměry hřídele: 10 - 60mm
- Provedení: nerezové
- Rozměry: dle ISO 10285
- Statická únosnost: až 9,8kN
- Dynamická únosnost: až 6,085kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) |
|||||||||
| Nerezové | Dynamické | Statické | |||||||||
| Plastová klec1) | Nerezová klec2) | dr | D | L | B | W | D1 | h | θ(°) | C | Co |
| BBES10-OP |
- |
10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 6,8 | 80 | 286 | 549 |
| BBES12-OP |
BBES12A-OP |
12 | 22 | 32 | 22,9 | 1,3 | 21,0 | 7,5 | 78 | 416 | 784 |
| BBES16-OP |
BBES16A-OP |
16 | 26 | 36 | 24,9 | 1,3 | 24,9 | 10,0 | 78 | 432 | 892 |
| BBES20-OP |
BBES20A-OP |
20 | 32 | 45 | 31,5 | 1,6 | 30,3 | 10,0 | 60 | 877 | 1370 |
| BBES25-OP |
BBES25A-OP |
25 | 40 | 58 | 44,1 | 1,85 | 37,5 | 12,5 | 60 | 908 | 1570 |
| BBES30-OP |
BBES30A-OP |
30 | 47 | 68 | 52,1 | 1,85 | 44,5 | 12,5 | 50 | 1584 | 2740 |
| BBES40-OP |
BBES40A-OP |
40 | 62 | 80 | 60,6 | 2,15 | 59,0 | 16,8 | 50 | 2357 | 4020 |
| BBES50-OP |
BBES50A-OP |
50 | 75 | 100 | 77,6 | 2,65 | 72,0 | 21,0 | 50 | 4702 | 7940 |
| BBES60-OP |
BBES60A-OP |
60 | 90 | 125 | 101,7 | 3,15 | 86,5 | 27,2 | 54 | 6085 | 9800 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: BBES 25 A UU - OP
| BBES |
25 | A | UU | OP |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Otevřený typ |
1 - Typ
- BBES ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- A ... nerezová klec
- bez označení ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - OP ... otevřený typ
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
