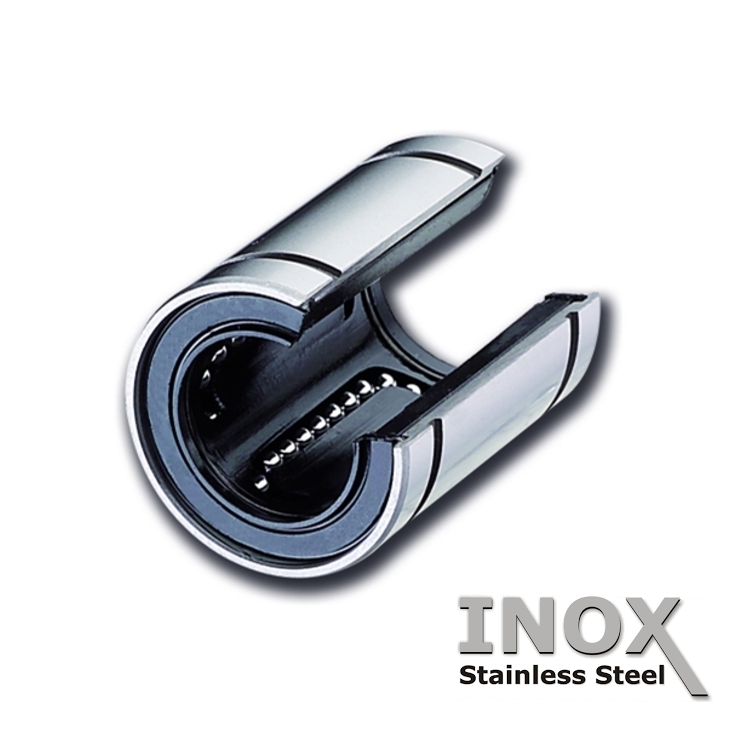

Kuličkové pouzdro KBS-OP
Kuličkové pouzdro KBS-OP
- Pro průměry hřídele: 10 - 60mm
- Provedení: nerezové
- Rozměry: dle ISO 10285
- Statická únosnost: až 9,8kN
- Dynamická únosnost: až 4,7kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) |
|||||||||
| Nerezové | Dynamické | Statické | |||||||||
| Nerezová klec1) | Plastová klec2) | dr | D | L | B | W | D1 | h | θ(°) | C | Co |
| - |
KBS 10G-OP |
10 | 19 | 29 | 22 | 1,3 | 18 | 6,8 | 80 | 372 | 549 |
| KBS 12-OP |
KBS 12G-OP |
12 | 22 | 32 | 22,9 | 1,3 | 21 | 7,5 | 78 | 510 | 784 |
| KBS 16-OP |
KBS 16G-OP |
16 | 26 | 36 | 24,9 | 1,3 | 24,9 | 10 | 78 | 578 | 892 |
| KBS 20-OP |
KBS 20G-OP |
20 | 32 | 45 | 31,5 | 1,6 | 30,3 | 10 | 60 | 862 | 1370 |
| KBS 25-OP |
KBS 25G-OP |
25 | 40 | 58 | 44,1 | 1,85 | 37,5 | 12,5 | 60 | 980 | 1570 |
| KBS 30-OP |
KBS 30G-OP |
30 | 47 | 68 | 52,1 | 1,85 | 44,5 | 12,5 | 50 | 1570 | 2740 |
| KBS 40-OP |
KBS 40G-OP |
40 | 62 | 80 | 60,6 | 2,15 | 59 | 16,8 | 50 | 2160 | 4020 |
| KBS 50-OP |
KBS 50G-OP |
50 | 75 | 100 | 77,6 | 2,65 | 72 | 21 | 50 | 3820 | 7940 |
| KBS 60-OP |
KBS 60G-OP |
60 | 90 | 125 | 101,7 | 3,15 | 86,5 | 27,2 | 54 | 4700 | 9800 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: KBS 25 G UU - OP
| KBS |
25 | G | UU | OP |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Otevřený typ |
1 - Typ
- KBS ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... nerezová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - OP ... otevřený typ
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
