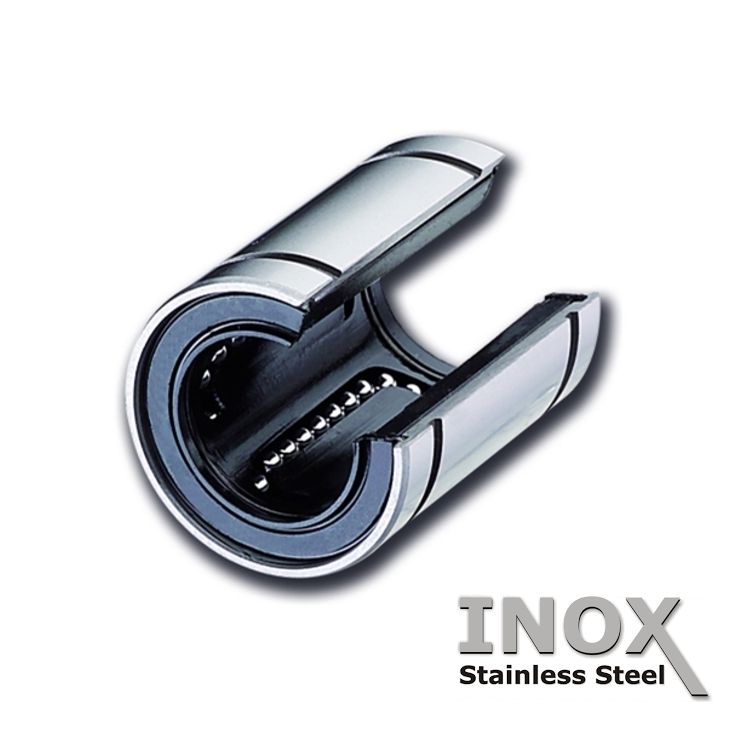

Kuličkové pouzdro SMS-OP
Kuličkové pouzdro SMS-OP
- Pro průměry hřídele: 10 - 60mm
- Provedení: nerezové
- Rozměry: dle JIS
- Statická únosnost: až 10kN
- Dynamická únosnost: až 4,7kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) |
|||||||||
| Nerezové | Dynamické | Statické | |||||||||
| Nerezová klec1) | Plastová klec2) | dr | D | L | B | W | D1 | h | θ(°) | C | Co |
| SMS 10-OP |
SMS 10G-OP |
10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 6,8 | 80 | 372 | 549 |
| SMS 12-OP |
SMS 12G-OP |
12 | 21 | 30 | 23,0 | 1,3 | 20,0 | 8 | 80 | 510 | 784 |
| SMS 13-OP | SMS 13G-OP | 13 | 23 | 32 | 23,0 | 1,3 | 22,0 | 9 | 80 | 510 | 784 |
| SMS 16-OP |
SMS 16G-OP |
16 | 28 | 37 | 26,5 | 1,6 | 27,0 | 11 | 80 | 774 | 1180 |
| SMS 20-OP |
SMS 20G-OP |
20 | 32 | 42 | 30,5 | 1,6 | 30,5 | 11 | 60 | 882 | 1370 |
| SMS 25-OP |
SMS 25G-OP |
25 | 40 | 59 | 41,0 | 1,85 | 38,0 | 12 | 50 | 980 | 1570 |
| SMS 30-OP |
SMS 30G-OP |
30 | 45 | 64 | 44,5 | 1,85 | 43,0 | 15 | 50 | 1570 | 2740 |
| SMS 35-OP | SMS 35G-OP | 35 | 52 | 70 | 49,5 | 2,1 | 49,0 | 17 | 50 | 1670 | 3140 |
| SMS 40-OP |
SMS 40G-OP |
40 | 60 | 80 | 60,5 | 2,1 | 57,0 | 20 | 50 | 2160 | 4020 |
| SMS 50-OP |
SMS 50G-OP |
50 | 80 | 100 | 74,0 | 2,6 | 76,5 | 25 | 50 | 3820 | 7940 |
| SMS 60-OP |
SMS 60G-OP |
60 | 90 | 110 | 85,0 | 3,15 | 86,5 | 30 | 50 | 4700 | 10000 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: SMS 25 G UU - OP
| SMS |
25 | G | UU | OP |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Těsnění | Otevřený typ |
1 - Typ
- SMS ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... nerezová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
5 - OP ... otevřený typ
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
