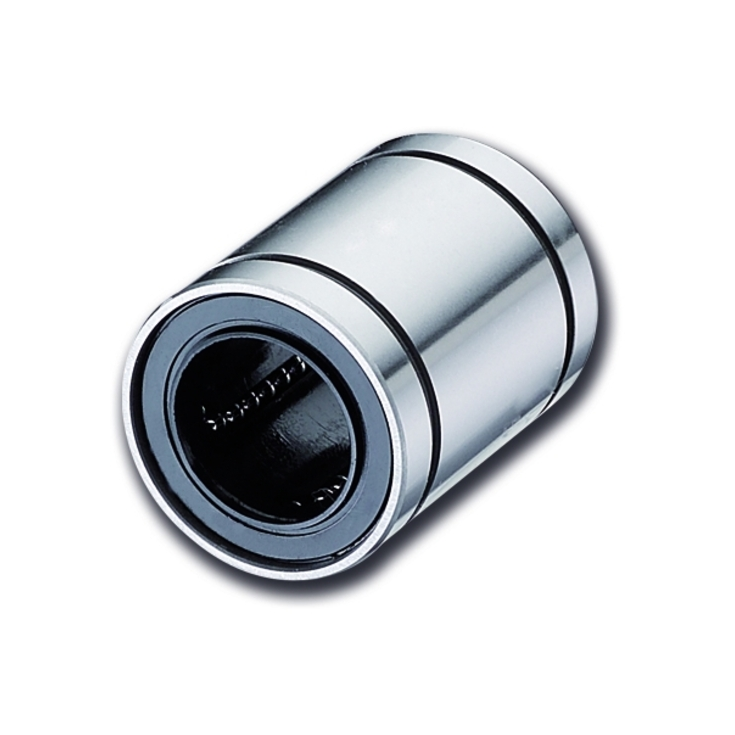

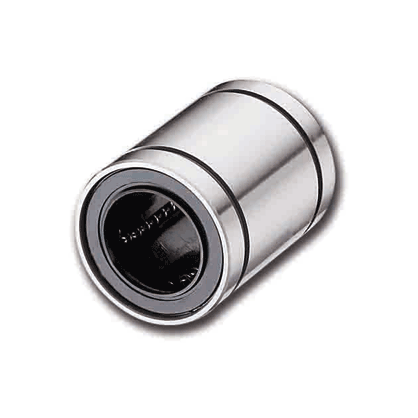

Kuličkové pouzdro BB

- Pro průměry hřídele: 3 - 150mm
- Provedení: ocelové
- Rozměry: dle JIS
- Statická únosnost: až 54,3kN
- Dynamická únosnost: až 33,701kN

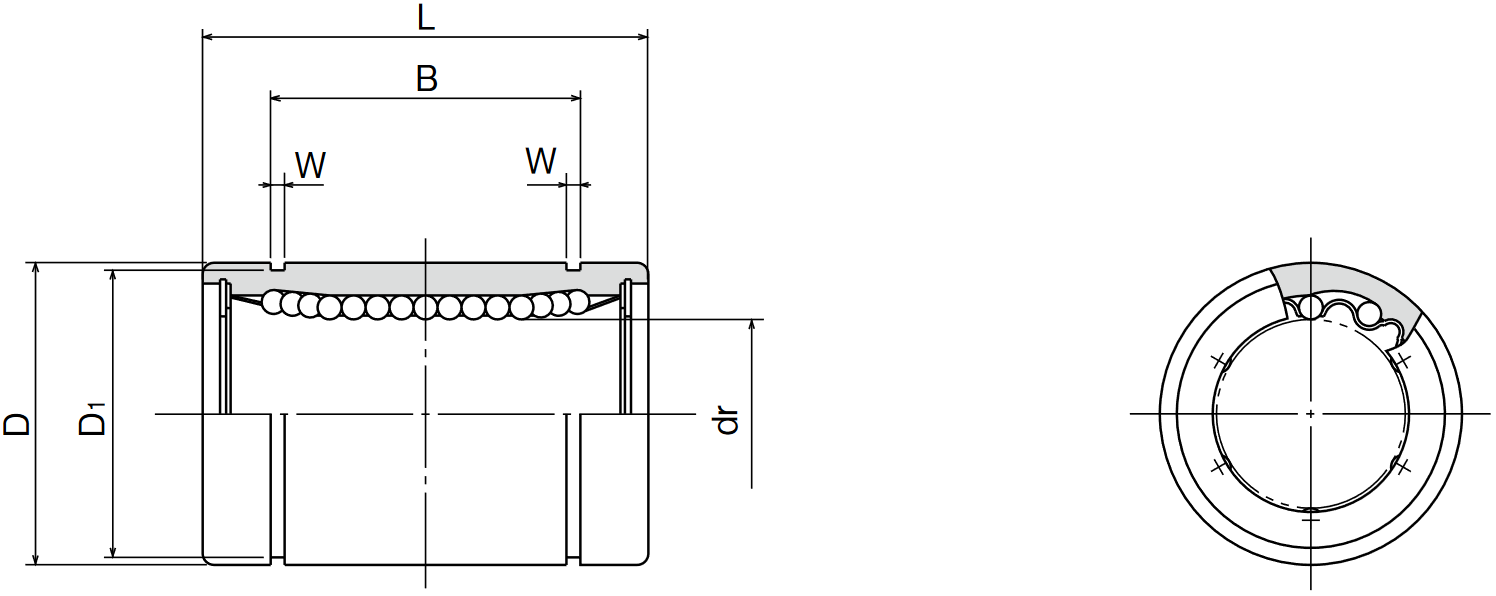

nakres kb

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)						Silové zatížení (N)
Standardní		Rozměry (mm)						Dynamické	Statické
Plastová klec¹⁾	Ocelová klec²⁾	dr	D	L	B	W	D1	C	Co
BB3	BB3A	3	7	10	-	-	-	44	105
BB4	BB4A	4	8	12	-	-	-	47	127
BB5	BB5A	5	10	15	10,2	1,1	9,6	82	206
BB6	BB6A	6	12	19	13,5	1,1	11,5	131	265
BB8s	BB8sA	8	15	17	11,5	1,1	14,3	153	216
BB8	BB8A	8	15	24	17,5	1,1	14,3	194	392
BB10	BB10A	10	19	29	22,0	1,3	18,0	286	594
BB12	BB12A	12	21	30	23,0	1,3	20,0	415	784
BB13	BB13A	13	23	32	23,0	1,3	22,0	421	784
BB16	BB16A	16	28	37	26,5	1,6	27,0	676	1180
BB20	BB20A	20	32	42	30,5	1,6	30,5	792	1370
BB25	BB25A	25	40	59	41,0	1,85	38,0	1073	1570
BB30	BB30A	30	45	64	44,5	1,85	43,0	1584	2740
BB35	BB13A	35	52	70	49,5	2,1	49,0	1875	3140
BB40	BB40A	40	60	80	60,5	2,1	57,0	2357	4020
BB50	BB50A	5	80	100	74,0	2,6	76,5	4702	7940
BB60	BB60A	60	90	110	85,0	3,15	86,5	5606	10000
BB80	BB80A	80	120	140	105,5	4,15	116,0	10347	16000
-	BB100A	100	150	175	125,5	4,15	145,0	17323	34800
-	BB120A	120	180	200	158,6	4,15	175,0	24571	40000
-	BB150A	150	210	240	170,6	5,15	204,0	33701	54300
