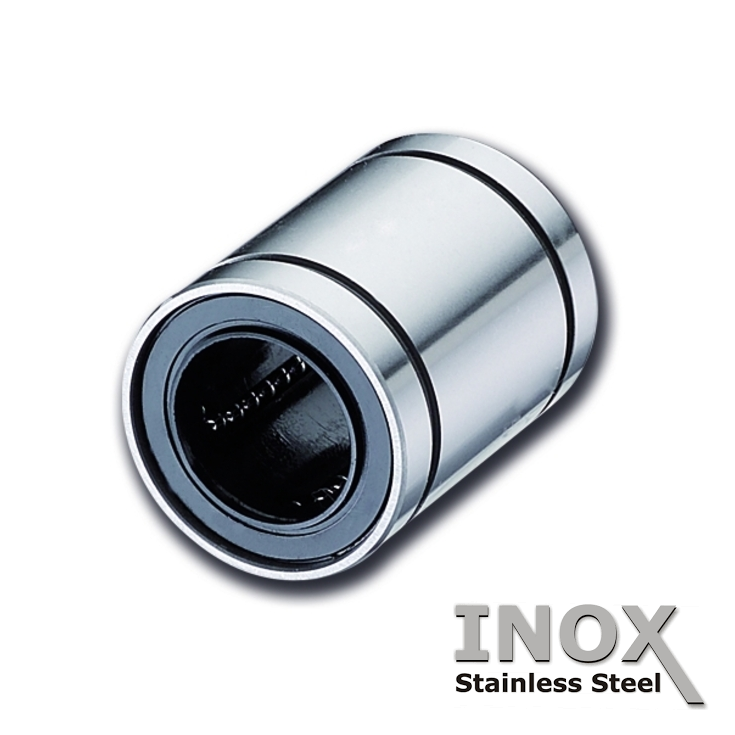

Kuličkové pouzdro BBS
Kuličkové pouzdro BBS
- Pro průměry hřídele: 3 - 80mm
- Provedení: nerezové
- Rozměry: dle JIS
- Statická únosnost: až 16kN
- Dynamická únosnost: až 10,347kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) |
|||||||
| Nerezové | Dynamické | Statické | |||||||
| Plastová klec | Nerezová klec | dr | D | L | B | W | D1 | C | Co |
| BBS3 | BBS3A | 3 | 7 | 10 | - | - | - | 44 | 105 |
| BBS4 | BBS4A | 4 | 8 | 12 | - | - | - | 47 | 127 |
| BBS5 | BBS5A | 5 | 10 | 15 | 10,2 | 1,1 | 9,6 | 82 | 206 |
| BBS6 | BBS6A | 6 | 12 | 19 | 13,5 | 1,1 | 11,5 | 131 | 265 |
| BBS8s | BBS8sA | 8 | 15 | 17 | 11,5 | 1,1 | 14,3 | 153 | 216 |
| BBS8 | BBS8A | 8 | 15 | 24 | 17,5 | 1,1 | 14,3 | 194 | 392 |
| BBS10 | BBS10A | 10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 286 | 594 |
| BBS12 | BBS12A | 12 | 21 | 30 | 23,0 | 1,3 | 20,0 | 415 | 784 |
| BBS13 | BBS13A | 13 | 23 | 32 | 23,0 | 1,3 | 22,0 | 421 | 784 |
| BBS16 | BBS16A | 16 | 28 | 37 | 26,5 | 1,6 | 27,0 | 676 | 1180 |
| BBS20 | BBS20A | 20 | 32 | 42 | 30,5 | 1,6 | 30,5 | 792 | 1370 |
| BBS25 | BBS25A | 25 | 40 | 59 | 41,0 | 1,85 | 38,0 | 1073 | 1570 |
| BBS30 | BBS30A | 30 | 45 | 64 | 44,5 | 1,85 | 43,0 | 1584 | 2740 |
| BBS13 | BBS13A | 35 | 52 | 70 | 49,5 | 2,1 | 49,0 | 1875 | 3140 |
| BBS40 | BBS40A | 40 | 60 | 80 | 60,5 | 2,1 | 57,0 | 2357 | 4020 |
| BBS50 | BBS50A | 5 | 80 | 100 | 74,0 | 2,6 | 76,5 | 4702 | 7940 |
| BBS60 | BBS60A | 60 | 90 | 110 | 85,0 | 3,15 | 86,5 | 5606 | 10000 |
| BBS80 | BBS80A | 80 | 120 | 140 | 105,5 | 4,15 | 116,0 | 10347 | 16000 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: BBS 25 A UU
| BBS |
25 | A | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- BBS ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- A ... nerezová klec
- bez označení ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
