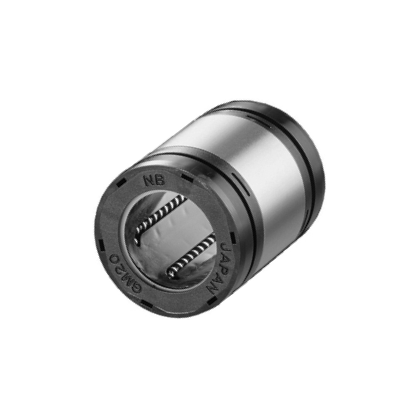

Kuličkové pouzdro GM
Kuličkové pouzdro GM
- Pro průměry hřídele: 6 - 30mm
- Provedení: standardnÍ
- Rozměry: dle JIS
- Statická únosnost: až 2,74kN
- Dynamická únosnost: až 1,57kN

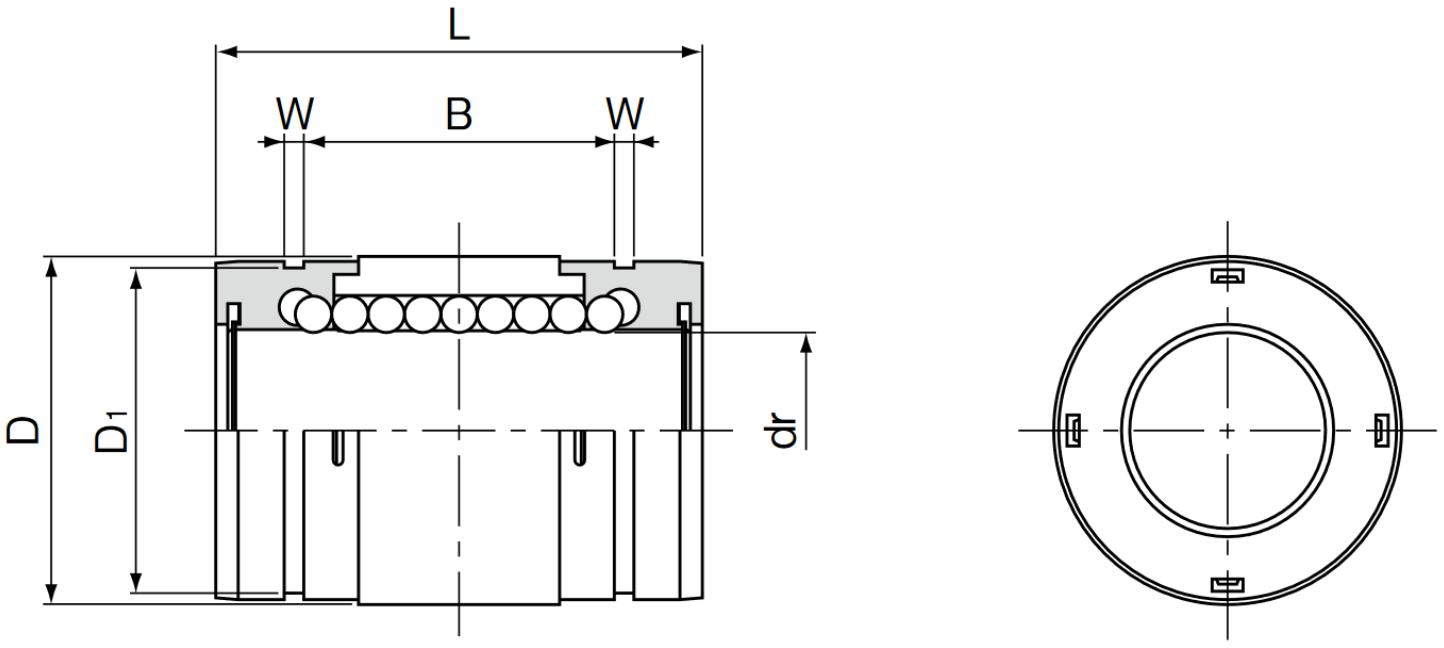

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) |
||||||
| Standardní | Dynamické | Statické | ||||||
| Ocelová klec |
dr | D | L | B | W | D1 | C | Co |
| GM 6 | 6 | 12 | 19 | 11,3 | 1,1 | 11,5 | 206 | 265 |
| GM 8 | 8 | 15 | 24 | 15,3 | 1,1 | 14,3 | 274 | 392 |
| GM 10 | 10 | 19 | 29 | 19,4 | 1,3 | 18,0 | 372 | 549 |
| GM 12 | 12 | 21 | 30 | 20,4 | 1,3 | 20,0 | 510 | 784 |
| GM 13 | 13 | 23 | 32 | 20,4 | 1,3 | 22,0 | 510 | 784 |
| GM 16 | 16 | 28 | 37 | 23,3 | 1,6 | 27,0 | 74 | 1180 |
| GM 20 | 20 | 32 | 42 | 27,3 | 1,6 | 30,5 | 882 | 1370 |
| GM 25 | 25 | 40 | 59 | 37,3 | 1,85 | 38,0 | 980 | 1570 |
| GM 30 | 30 | 45 | 64 | 40,8 | 1,85 | 43,0 | 1570 | 2740 |
Nomenklatura značení: GM 25 UU
| GM |
25 | UU |
| 1. | 2. | 3. |
| Typ | Velikost | Těsnění |
1 - Typ
- GM ... nerezové provedení
2 - Vnitřní průměr
3 - Těsnění
- UU ... těsnění z obou stran
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
