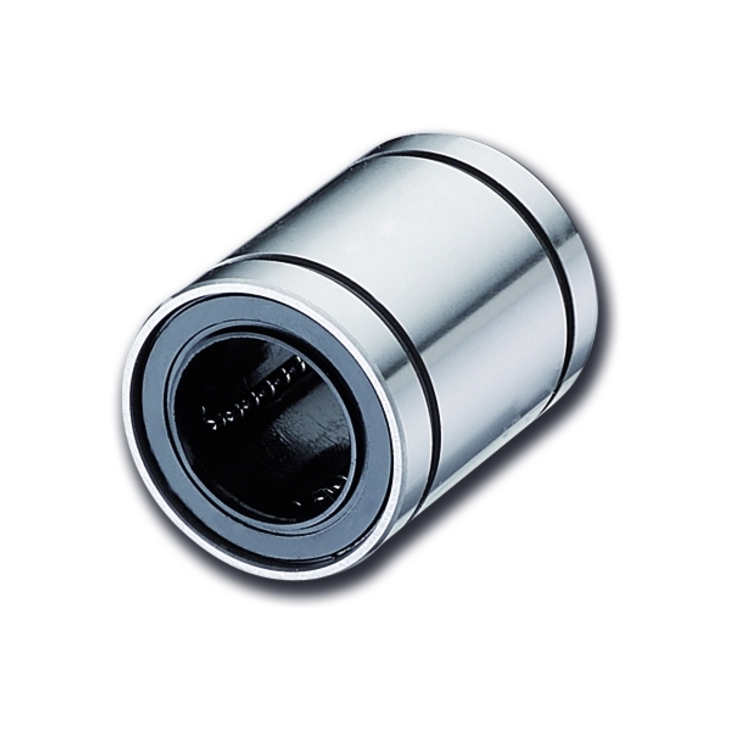

Kuličkové pouzdro KB
Kuličkové pouzdro KB
- Pro průměry hřídele: 3 - 80mm
- Provedení: ocelové
- Rozměry: dle ISO 10285
- Statická únosnost: až 16kN
- Dynamická únosnost: až 7,35kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) |
|||||||
| Standardní | Dynamické | Statické | |||||||
| Ocelová klec1) |
Plastová klec2) | dr | D | L | B | W | D1 | C | Co |
| KB 3 | KB 3G | 3 | 7 | 10 | - | - | - | 69 | 105 |
| KB 4 | KB 4G |
4 | 8 | 12 | - | - | - | 88 | 127 |
| KB 5 | KB 5G |
5 | 12 | 22 | 14,5 | 1,1 | 11,5 | 206 | 265 |
| KB 8 | KB 8G |
8 | 16 | 25 | 16,5 | 1,1 | 15,2 | 265 | 402 |
| KB 10 | KB 10G |
10 | 19 | 29 | 22 | 1,3 | 18,0 | 372 | 549 |
| KB 12 | KB 12G |
12 | 22 | 32 | 22,9 | 1,3 | 21,0 | 510 | 784 |
| KB 16 | KB 16G |
16 | 26 | 36 | 24,9 | 1,3 | 24,9 | 578 | 892 |
| KB 20 | KB 20G |
20 | 32 | 45 | 31,5 | 1,6 | 30,3 | 862 | 1370 |
| KB 25 | KB 25G |
25 | 40 | 58 | 44,1 | 1,85 | 37,5 | 980 | 1570 |
| KB 30 | KB 30G |
30 | 47 | 68 | 52,1 | 1,85 | 44,5 | 1570 | 2740 |
| KB 40 |
KB 40G |
40 | 62 | 80 | 60,6 | 2,15 | 59,0 | 2160 | 4020 |
| KB 50 |
KB 50G |
50 | 75 | 100 | 77,6 | 2,65 | 72,0 | 3820 | 7940 |
| KB 60 |
KB 60G |
60 | 90 | 125 | 101,7 | 3,15 | 86,5 | 4700 | 9800 |
| KB 80 | - |
80 | 120 | 165 | 133,7 | 4,15 | 116 | 7350 | 16000 |
1) Materiály: Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: KB 25 G UU
| KB |
25 | G | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- KB ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... ocelová klec
- G ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
