Kuličkové pouzdro KBS

Zpět na: Standardní kuličková pouzdra - uzavřená

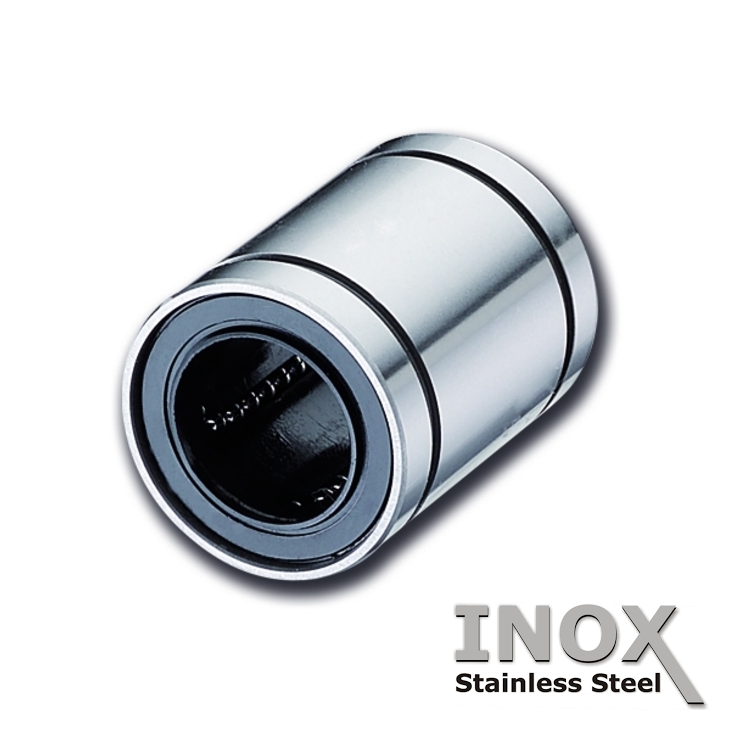

Kuličkové pouzdro KBS


- Pro průměry hřídele: 3 - 60mm

- Provedení: nerezové

- Rozměry: dle ISO 10285

- Statická únosnost: až 9,8kN

- Dynamická únosnost: až 4,7kN

nakres kb

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Nerezové Dynamické Statické
Nerezová klec1) Plastová klec2) dr D L B W D1 C Co
KBS 3 KBS 3G 3 7 10 - - - 69 105
KBS 4
 KBS 4G
 4 8 12 - - - 88 127
KBS 5
 KBS 5G
 5 12 22 14,5 1,1 11,5 206 265
KBS 8
 KBS 8G
 8 16 25 16,5 1,1 15,2 265 402
KBS 10
 KBS 10G
 10 19 29 22 1,3 18,0 372 549
KBS 12
 KBS 12G
 12 22 32 22,9 1,3 21,0 510 784
KBS 16
 KBS 16G
 16 26 36 24,9 1,3 24,9 578 892
KBS 20
 KBS 20G
 20 32 45 31,5 1,6 30,3 862 1370
KBS 25
 KBS 25G
 25 40 58 44,1 1,85 37,5 980 1570
KBS 30
 KBS 30G
 30 47 68 52,1 1,85 44,5 1570 2740
KBS 40
 KBS 40G
 40 62 80 60,6 2,15 59,0 2160 4020
KBS 50
 KBS 50G
 50 75 100 77,6 2,65 72,0 3820 7940
KBS 60
 KBS 60G
 60 90 125 101,7 3,15 86,5 4700 9800



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: KBS 25 G UU

KBS
 25 G UU
1. 2. 3. 4.
Typ Velikost Typ klece Těsnění

1 - Typ

     - KBS ... nerezové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... nerezová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění























Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
