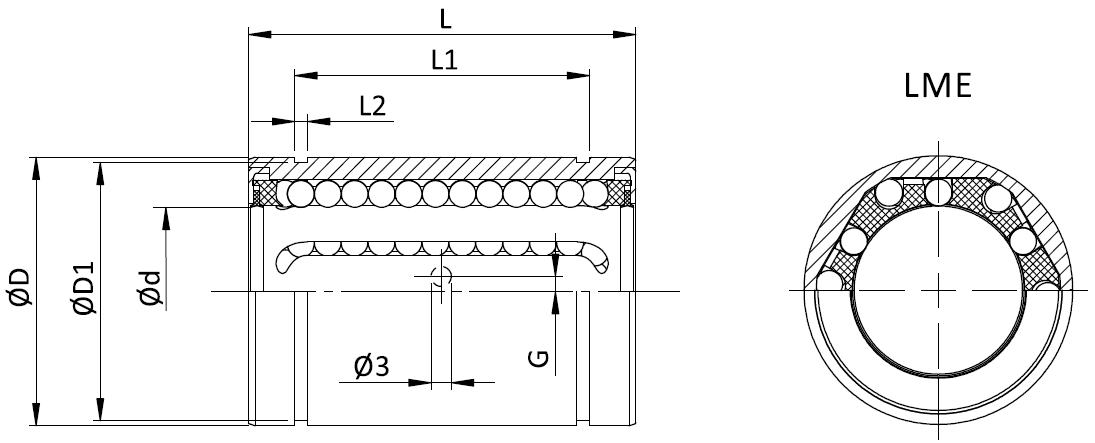

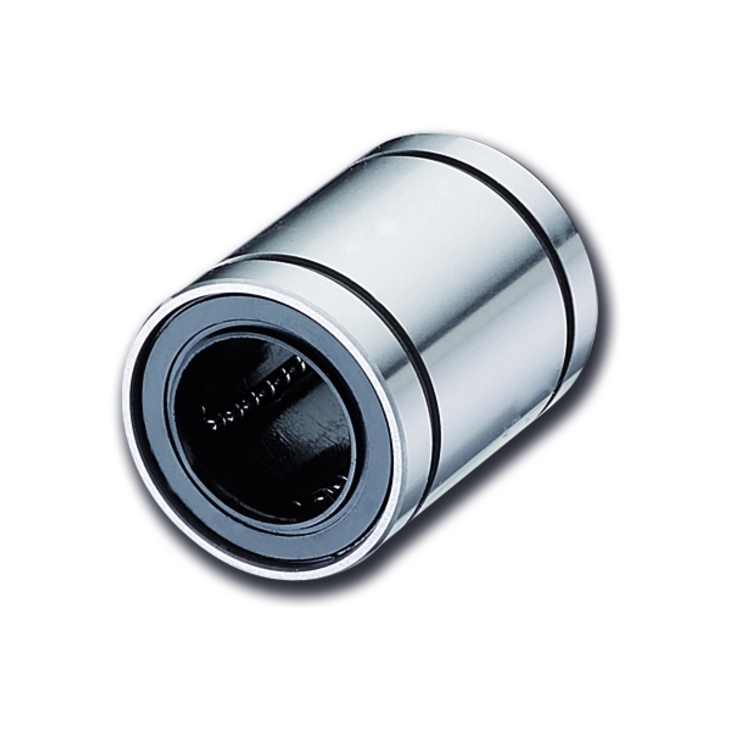

lme nakres

Rozměry a únosnost:

Typ Rozměry (mm) Silové zatížení (N)
Ø d  Ø D Ø D1 G L L1 L2 Dynamické Statické
LME-08-UU 8 16 15,2 - 25 16,5 1,1 270 410
LME-12-UU 12 22 21,0 0,0 32 22,9 1,3 520 800
LME-16-UU 16 26 24,9 0,0 36 24,9 1,3 590  910
LME-20-UU 20 32 30,3 0,0 45 31,5 1,6 880  1400
LME-25-UU 25 40 37,5 1,5 58 44,1 1,85 1000  1600
LME-30-UU 30 47 44,5 2,0 68 52,1 1,85 1600  2800
LME-40-UU 40 62 59,0 1,5 80 60,6 2,15 2200  4100
LME-50-UU 50 75 72,0 2,5 100 77,6 2,65 3900  8100
LME-60-UU 60 90 86,5 0,0 125 101,7 3,15 4800 10200
LME-80-UU 80 120 116,0 0,0 165 133,7 4,15 7500 16300

Nomenklatura značení:



Příklad značení: LME-25-UU

- LME (typ pouzdra)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran)
