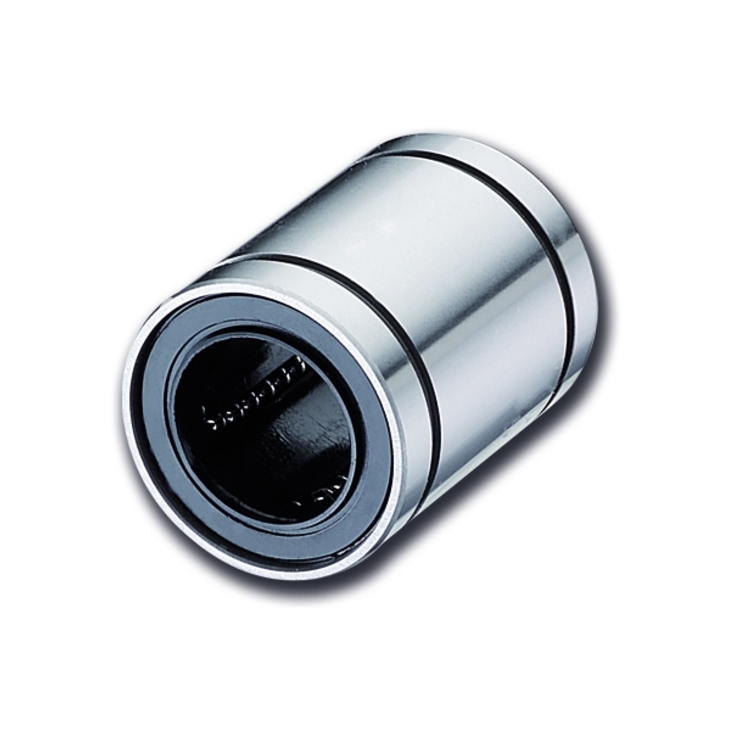

Kuličkové pouzdro SM

- Pro průměry hřídele: 3 - 150mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 54,3kN

- Dynamická únosnost: až 21,1kN

nakres kb

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)						Silové zatížení (N)
Standardní		Rozměry (mm)						Dynamické	Statické
Ocelová klec¹⁾	Plastová klec²⁾	dr	D	L	B	W	D1	C	Co
SM 3	SM 3G	3	7	10	-	-	-	69	105
SM 4	SM 4G	4	8	12	-	-	-	88	127
SM 5	SM 5G	5	10	15	10,2	1,1	9,6	167	206
SM 6	SM 6G	6	12	19	13,5	1,1	11,5	206	265
SM 8s	SM 8sG	8	15	17	11,5	1,1	14,3	176	216
SM 8	SM 8G	8	15	24	17,5	1,1	14,3	274	392
SM 10	SM 10G	10	19	29	22,0	1,3	18,0	372	549
SM 12	SM 12G	12	21	30	23,0	1,3	20,0	510	784
SM 13	SM 13G	13	23	32	23,0	1,3	22,0	510	784
SM 16	SM 16G	16	28	37	26,5	1,6	27,0	774	1180
SM 20	SM 20G	20	32	42	30,5	1,6	30,5	882	1370
SM 25	SM 25G	25	40	59	41,0	1,85	38,0	980	1570
SM 30	SM 30G	30	45	64	44,5	1,85	43,0	1570	2740
SM 35	SM 35G	35	52	70	49,5	2,1	49,0	1670	3140
SM 40	SM 40G	40	60	80	60,5	2,1	57,0	2160	4020
SM 50	SM 50G	50	80	100	74,0	2,6	76,5	3820	7940
SM 60	SM 60G	60	90	110	85,0	3,15	86,5	4700	10000
SM 80	SM 80G	80	120	140	105,5	4,15	116,0	7350	16000
SM 100	-	100	150	175	125,5	4,15	145,0	14100	34800
SM 120	-	120	180	200	158,6	4,15	175,0	16400	40000
SM 150	-	150	210	240	170,6	5,15	204,0	21100	54300
