Kuličkové pouzdro SMS

Zpět na: Standardní kuličková pouzdra - uzavřená

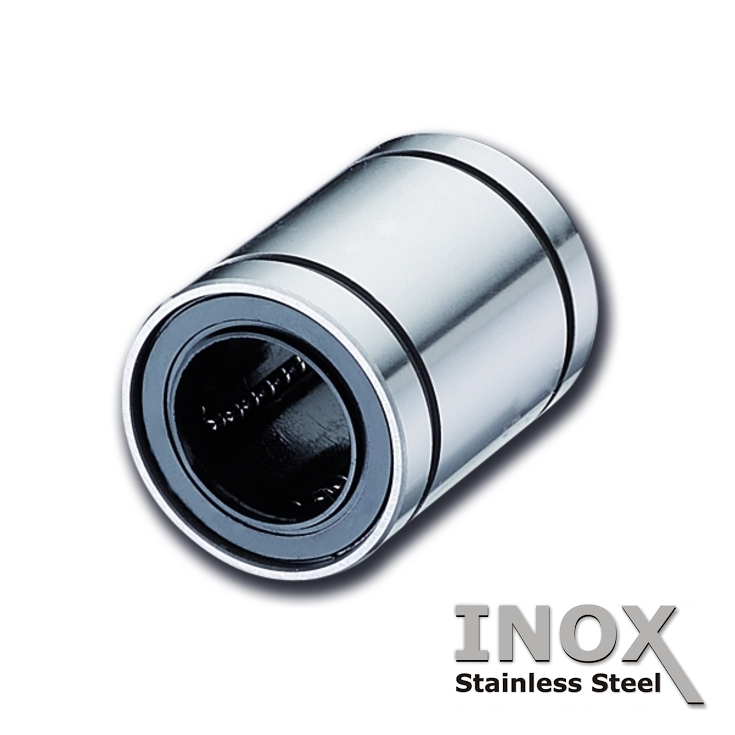

Kuličkové pouzdro SMS


- Pro průměry hřídele: 3 - 80mm

- Provedení: nerezové

- Rozměry: dle JIS

- Statická únosnost: až 16kN

- Dynamická únosnost: až 7,35kN

nakres kb

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Nerezové Dynamické Statické
Nerezová klec1) Plastová klec2) dr D L B W D1 C Co
SMS 3 SMS 3G 3 7 10 - - - 69 105
SMS 4
 SMS 4G
 4 8 12 - - - 88 127
SMS 5
 SMS 5G
 5 10 15 10,2 1,1 9,6 167 206
SMS 6
 SMs 6G 6 12 19 13,5 1,1 11,5 206 265
SMS 8s SMS 8sG
8 15 17 11,5 1,1 14,3 176 216
SMS 8
 SMS 8G
 8 15 24 17,5 1,1 14,3 274 392
SMS 10
 SMS 10G
 10 19 29 22,0 1,3 18,0 372 549
SMS 12
 SMS 12G
 12 21 30 23,0 1,3 20,0 510 784
SMS 13 SMS 13G 13 23 32 23,0 1,3 22,0 510 784
SMS 16
 SMS 16G
 16 28 37 26,5 1,6 27,0 774 1180
SMS 20
 SMS 20G
 20 32 42 30,5 1,6 30,5 882 1370
SMS 25
 SMS 25G
 25 40 59 41,0 1,85 38,0 980 1570
SMS 30
 SMS 30G
 30 45 64 44,5 1,85 43,0 1570 2740
SMS 35 SMS 35G 35 52 70 49,5 2,1 49,0 1670 3140
SMS 40
 SMS 40G
 40 60 80 60,5 2,1 57,0 2160 4020
SMS 50
 SMS 50G
 50 80 100 74,0 2,6 76,5 3820 7940
SMS 60
 SMS 60G
 60 90 110 85,0 3,15 86,5 4700 10000
SMS 80 SMS 80G 80 120 140 105,5 4,15 116,0 7350 16000



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: SMS 25 G UU

SMS
 25 G UU
1. 2. 3. 4.
Typ Velikost Typ klece Těsnění

1 - Typ

     - SMS ... nerezové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... nerezová klec

     - G ... plastová klec

4 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění























Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
