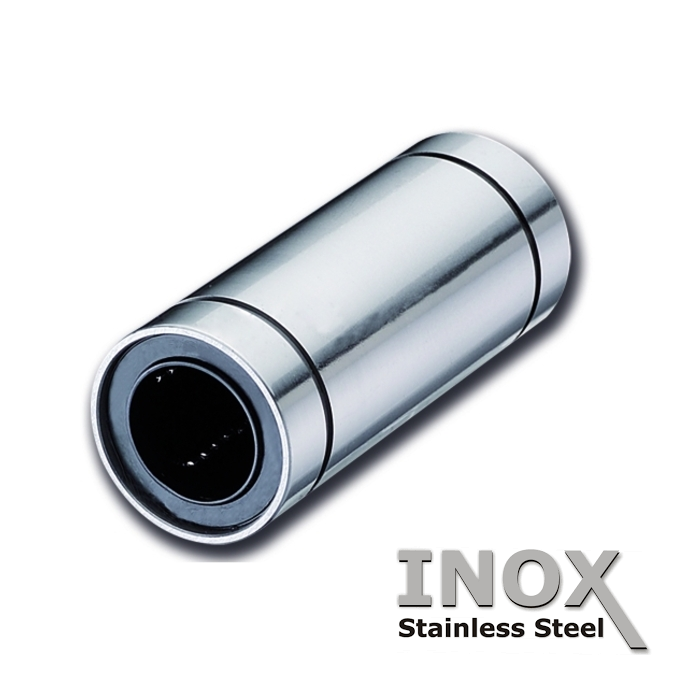

Kuličkové pouzdro BBES-L
Kuličkové pouzdro BBES-L
- Pro průměry hřídele: 8-60mm
- Provedení: nerezové
- Rozměry: dle ISO 10285
- Statická únosnost: až 20kN
- Dynamická únosnost: až 9,94kN
Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||
| Nerezové | Dynamické | Statické | |||||||
| Plastová klec | Nerezová klec | dr | D | L | B | W | D1 | C | Co |
| BBES L | BBES8 L A |
8 | 16 | 46 | 33,0 | 1,1 | 15,2 | 320 | 804 |
| BBES12 L | BBES12 L A | 12 | 22 | 61 | 45,8 | 1,3 | 21,0 | 683 | 1570 |
| BBES16 L | BBES16 L A | 16 | 26 | 68 | 49,8 | 1,3 | 24,9 | 710 | 1780 |
| BBES20 L | BBES20 L A | 20 | 32 | 80 | 61,0 | 1,6 | 30,3 | 1440 | 2740 |
| BBES25 L | BBES25 L A | 25 | 40 | 112 | 82,0 | 1,85 | 37,5 | 1490 | 3140 |
| BBES30 L | BBES30 L A | 30 | 47 | 123 | 104,2 | 1,85 | 44,5 | 2600 | 5490 |
| BBES40 L | BBES40 L A | 40 | 62 | 151 | 121,2 | 2,15 | 59,0 | 3872 | 8040 |
| BBES50 L | BBES50 L A | 50 | 75 | 192 | 155,2 | 2,65 | 72,0 | 7701 | 15900 |
| BBES60 L | BBES60L A | 60 | 90 | 209 | 170,0 | 3,15 | 86,5 | 9940 | 20000 |
Nomenklatura značení: BBES 25 L A UU
| BBES |
25 | L | A | UU |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Dvojitý typ | Typ klece | Těsnění |
1 - Typ
- BBES ... nerezové provedení
2 - Vnitřní průměr
3 - L ... dvojitý typ
4 - Typ klece
- A ... nerezová klec
- bez označení ... plastová klec
5 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
