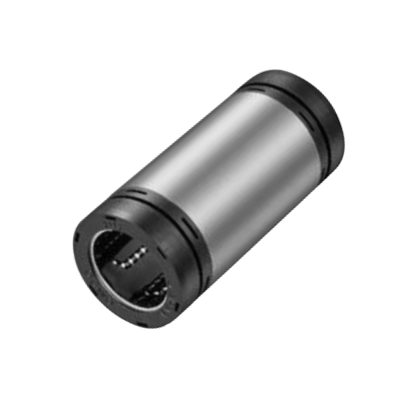

Kuličkové pouzdro GM-W
Kuličkové pouzdro GM-W
- Pro průměry hřídele: 6-30mm
- Provedení: standardní
- Rozměry: dle ISO 10285
- Statická únosnost: až 5,49kN
- Dynamická únosnost: až 2,49kN

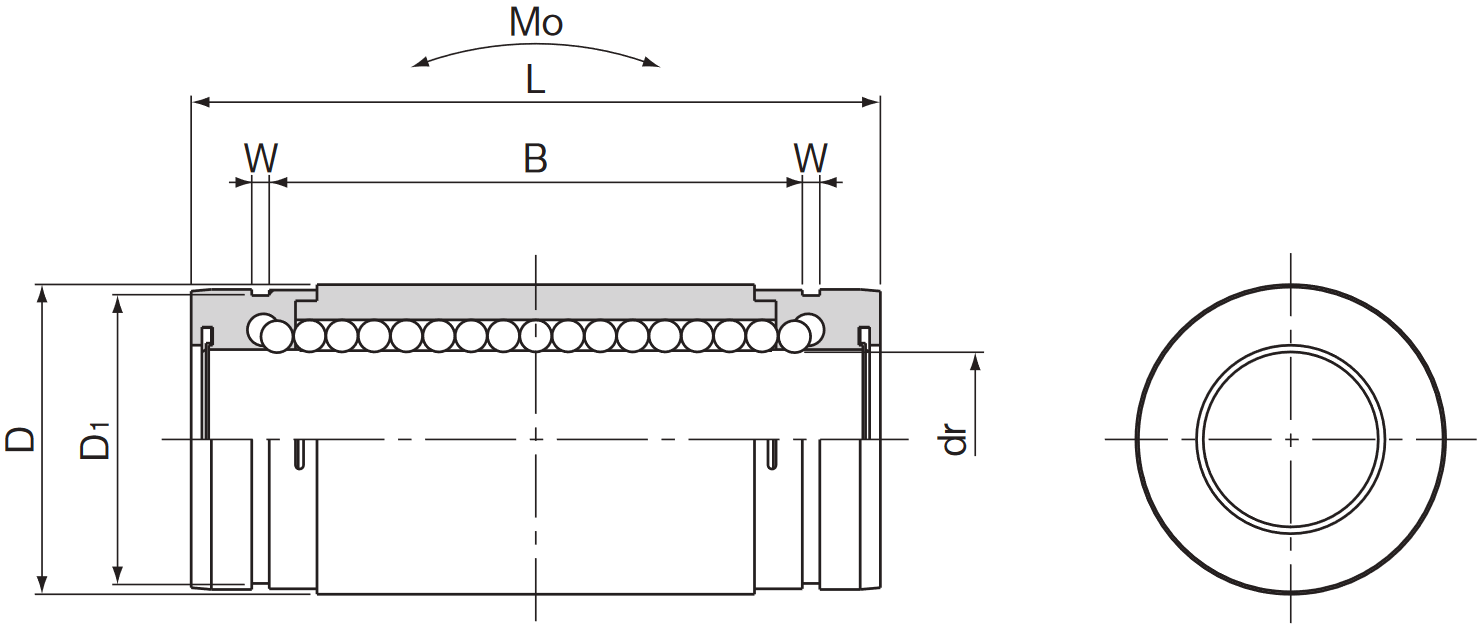

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | ||||||
| Standardní | Dynamické | Statické | Statický | ||||||
| Ocelová klec |
dr | D | L | B | W | D1 | C | Co | Mo |
| GM 6 W |
6 | 12 | 28 | 20,3 | 1,1 | 11,5 | 323 | 530 | 1,5 |
| GM 8 W |
8 | 15 | 36 | 27,3 | 1,1 | 14,3 | 431 | 784 | 3,3 |
| GM 10 W |
10 | 19 | 41 | 31,4 | 1,3 | 18,0 | 588 | 1100 | 5,0 |
| GM 12 W |
12 | 21 | 46 | 36,4 | 1,3 | 20,0 | 813 | 1570 | 7,6 |
| GM 13 W |
13 | 23 | 48 | 36,4 | 1,3 | 22,0 | 813 | 1570 | 8,1 |
| GM 16 W |
16 | 28 | 53 | 39,3 | 1,6 | 27,0 | 1230 | 2350 | 13,8 |
| GM 20 W |
20 | 32 | 65 | 50,3 | 1,6 | 30,5 | 1400 | 2740 | 20,0 |
| GM 25 W |
25 | 40 | 91 | 69,3 | 1,85 | 38,0 | 1560 | 3140 | 34,8 |
| GM 30 W |
30 | 45 | 99 | 75,8 | 1,85 | 43,0 | 2490 | 5490 | 57,5 |
Nomenklatura značení: GM 25 W UU
| GM |
25 | W | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Dvojitý typ | Těsnění |
1 - Typ
- GM ... standardní provedení
2 - Vnitřní průměr
3 - W ... dvojitý typ
4 - Těsnění
- UU ... těsnění z obou stran
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
