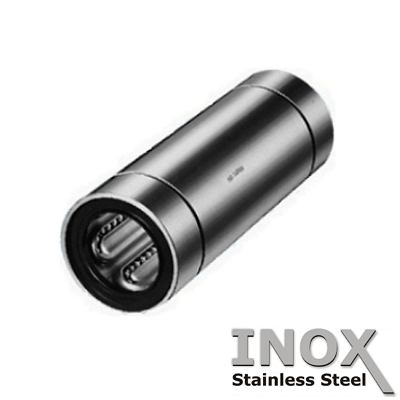

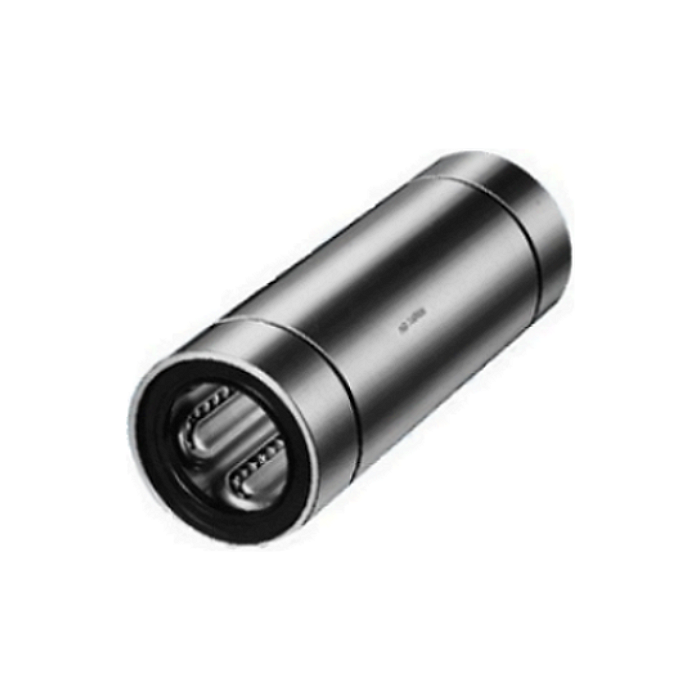

Kuličkové pouzdro KBS-W
Kuličkové pouzdro KBS-W
- Pro průměry hřídele: 8-60mm
- Provedení: nerezové
- Rozměry: dle ISO 10285
- Statická únosnost: až 20kN
- Dynamická únosnost: až 7,55kN

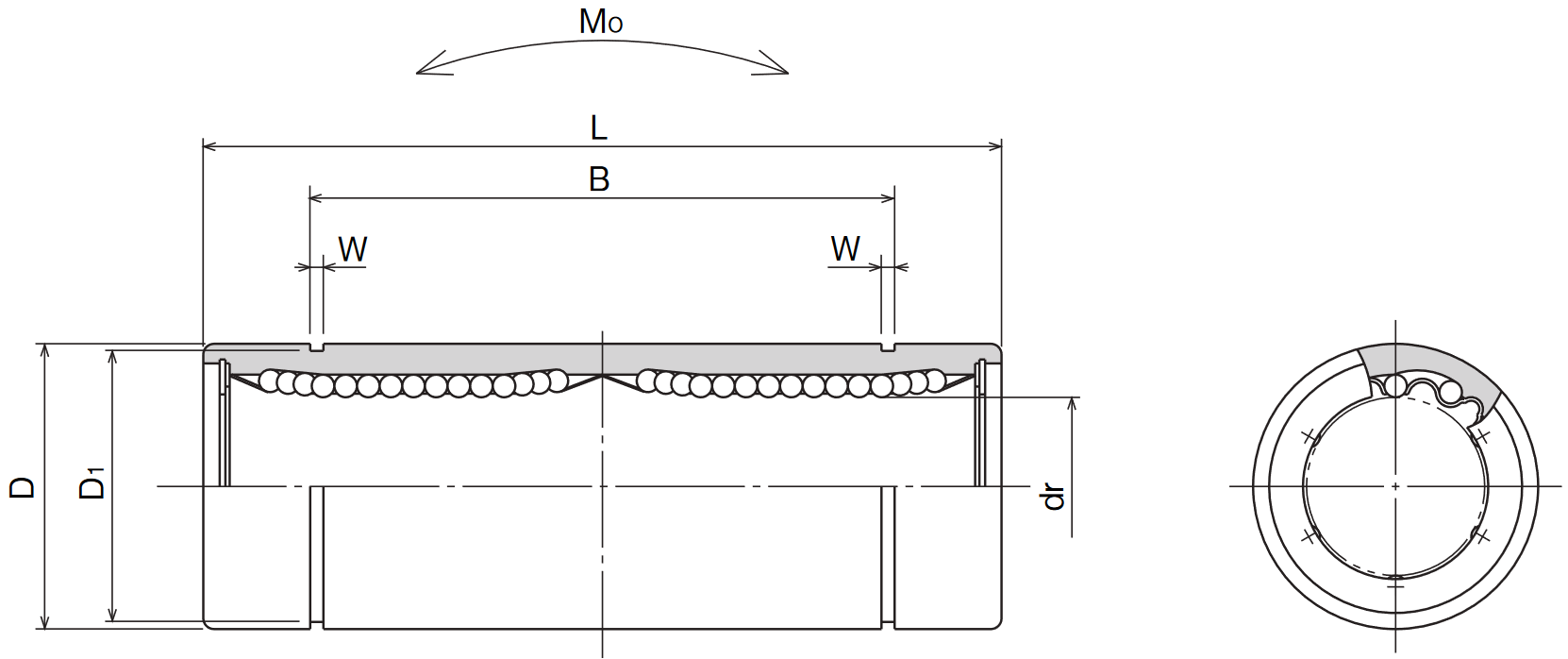

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | |||||||
| Nerezové | Dynamické | Statické | Statický | |||||||
| Nerezová klec | Plastová klec | dr | D | L | B | W | D1 | C | Co | Mo |
| KBS 8 W |
KBS 8G W |
8 | 16 | 46 | 33 | 1,1 | 15,2 | 421 | 804 | 4,3 |
| KBS 12 W |
KBS 12G W |
12 | 22 | 61 | 45,8 | 1,3 | 21 | 813 | 1570 | 11,7 |
| KBS 16 W |
KBS 16G W |
16 | 26 | 68 | 49,8 | 1,3 | 24,9 | 921 | 1780 | 14,2 |
| KBS 20 W |
KBS 20G W |
20 | 32 | 80 | 61 | 1,6 | 30,5 | 1370 | 2740 | 25,0 |
| KBS 25 W |
KBS 25G W |
25 | 40 | 112 | 82 | 1,85 | 38 | 1570 | 3140 | 44,0 |
| KBS 30 W |
KBS 30G W |
30 | 47 | 123 | 104,2 | 1,85 | 44,5 | 2500 | 5490 | 78,9 |
| KBS 40 W |
KBS 40G W |
40 | 62 | 151 | 121,2 | 2,15 | 59 | 3430 | 8040 | 147 |
| KBS 50 W |
KBS 50G W |
50 | 75 | 192 | 155,2 | 2,65 | 72 | 3080 | 15900 | 396 |
| KBS 60 W |
KBS 60G W |
60 | 90 | 209 | 170 | 3,15 | 86,5 | 7550 | 20000 | 487 |
1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 120°C
2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: KBS 25 G W UU
| KBS |
25 | G | W | UU |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Typ klece | Dvojitý typ | Těsnění |
1 - Typ
- KBS ... nerezové provedení
2 - Vnitřní průměr
3 - Typ klece
- bez označení ... nerezová klec
- G ... plastová klec
4 - W ... dvojitý typ
5 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
