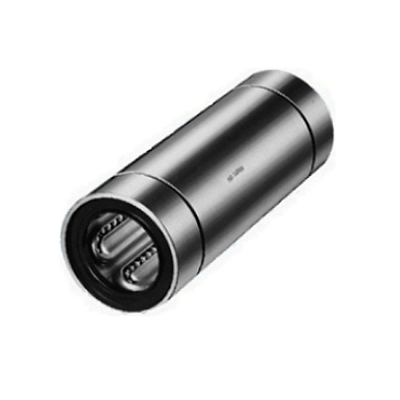

Kuličkové pouzdro SM-W

Kuličkové pouzdro SM-W

- Pro průměry hřídele: 3-60mm

- Provedení: standardní

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

nakres kbw

Rozměry a únosnost:

Typ / Provedení		Rozměry (mm)						Silové zatížení (N)		Ohybový moment (Nm)
Standardní		Rozměry (mm)						Dynamické	Statické	Statický
Ocelová klec	Plastová klec	dr	D	L	B	W	D1	C	Co	Mo
SM 3 W	SM 3G W	3	7	19	-	-	-	138	210	0,51
SM 4 W	SM 4G W	4	8	23	-	-	-	176	254	0,63
SM 5 W	SM 5G W	5	10	28	20,4	1,1	9,6	265	412	1,38
SM 6 W	SM 6G W	6	12	35	27,0	1,1	11,5	323	530	2,18
SM 8 W	SM 8G W	8	15	45	35,0	1,1	14,3	431	784	4,31
SM 10 W	SM 10G W	10	19	55	44,0	1,3	18,0	588	1100	7,24
SM 12 W	SM 12G W	12	21	57	46,0	1,3	20,0	813	1570	10,9
SM 13 W	SM 13G W	13	23	61	46,0	1,3	22,0	813	1570	11,6
SM 16 W	SM 16G W	16	28	70	53,0	1,6	27,0	1230	2350	19,7
SM 20 W	SM 20G W	20	32	80	61,0	1,6	30,5	1400	2740	26,8
SM 25 W	SM 25G W	25	40	112	82,0	1,85	38,0	1560	3140	43,4
SM 30 W	SM 30G W	30	45	123	89,0	1,85	43,0	2490	5490	82,8
SM 35 W	SM 35G W	35	52	135	99,0	2,1	49,0	2650	6270	110,0
SM 40 W	SM 40G W	40	60	151	121,0	2,1	57,0	3430	8040	147,0
SM 50 W	SM 50G W	50	80	192	148,0	2,6	76,5	6080	15900	397,0
SM 60 W	SM 60G W	60	90	209	170,0	3,15	86,5	7550	20000	530,0
