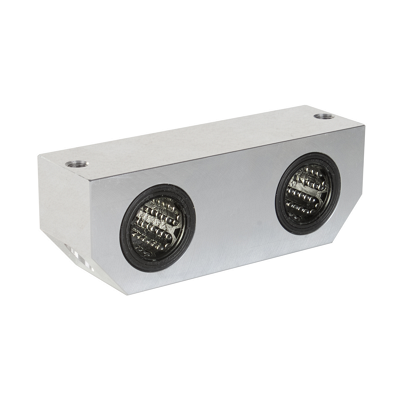

Kompaktní lineární set KDCG
Kompaktní lineární set KDCG
- Pro průměry hřídele: 12 - 50mm
- Provedení: duo
- Model: kompaktní
- Materiál: hlíník
- Možnost výběru pouzder KH nebo LBBR (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KDCG-20 / KH-UU
- KDCG (typ lineárního domečku)
- 20 (pro hřídel průměr 20mm)
- KH (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

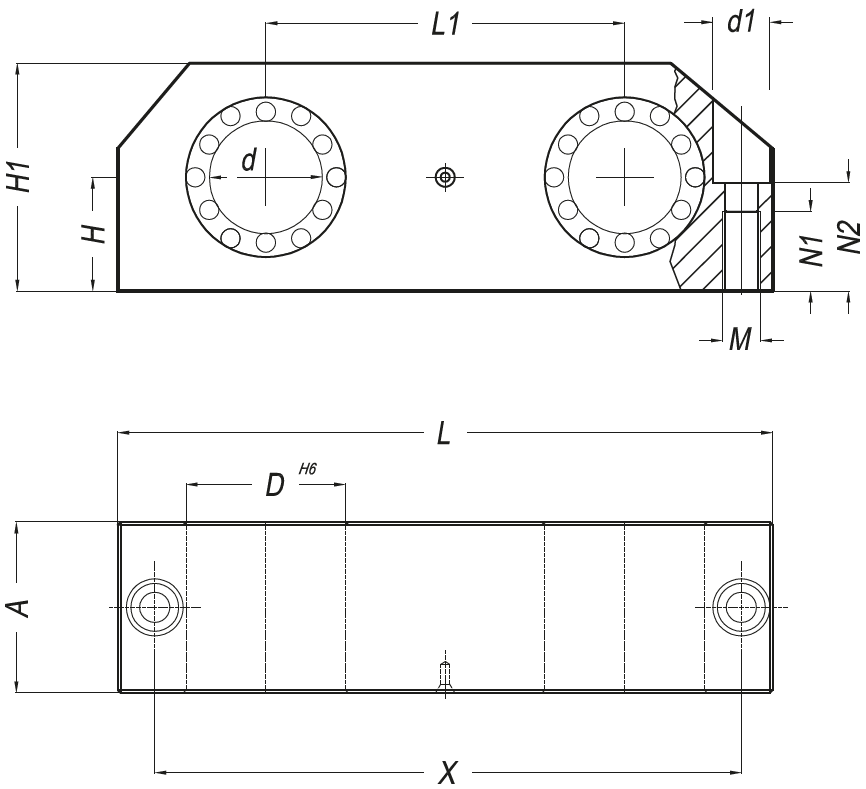

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | |||||||||||
| d | A | D |
d1 | H | H1 | L | L1 | M | N1 |
N2 | X | |
| KDCG-12 | 12 | 28 | 19 | 8 | 15 | 30 | 80 | 40 | M5 | 11 | 14 | 69 |
| KDCG-16 | 16 | 30 | 24 | 8 | 17,5 | 35 | 96 | 52 | M5 | 11 | 16,5 | 86 |
| KDCG-20 | 20 | 30 | 28 | 10 | 20 | 40 | 115 | 63 | M6 | 13 | 19 | 103 |
| KDCG-25 | 25 | 40 | 35 | 11 | 25 | 50 | 136 | 75 | M8 | 18 | 24 | 123 |
| KDCG-30 | 30 | 50 | 40 | 11 | 28 | 56 | 146 | 80 | M8 | 18 | 27 | 133 |
| KDCG-40 | 40 | 60 | 52 | 15 | 35 | 70 | 184 | 97 | M10 | 22 | 34 | 166 |
| KDCG-50 | 50 | 70 | 62 | 18 | 40 | 80 | 210 | 107 | M12 | 26 | 39 | 189 |

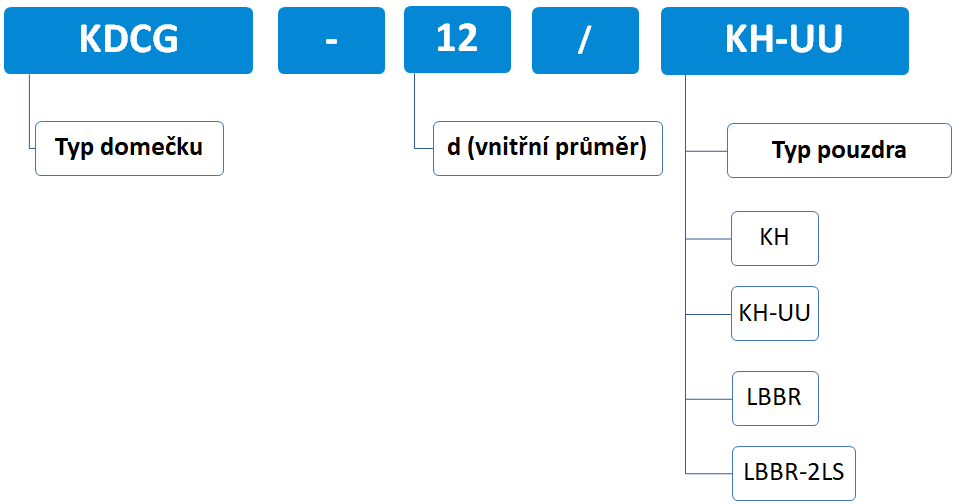

Nomenklatura značení:
Příklad značení: KDCG-12 / KH-UU
- specifikace (KDCG - kompaktní uzavřený domeček)
- 12 (vnitřní průměr lineárního kuličkového pouzdra)
- KH-UU (KH pouzdro s těsněním)
Typ KH / KH-UU Typ LBBR / LBBR-2LS
Technické parametry KH zde Technické parametry LBBR zde
