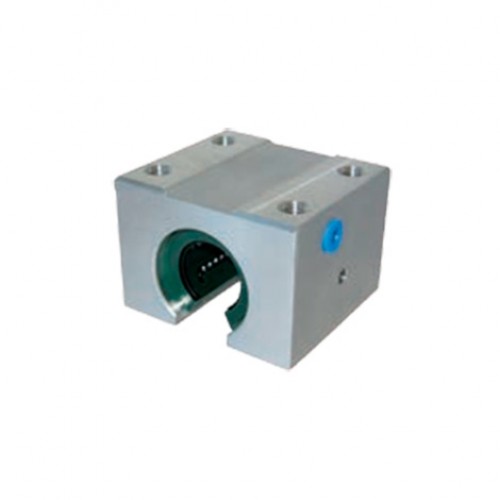

Lineární set LSET-OP
Lineární set LSET-OP
- Pro průměry hřídele: 12 - 40mm
- Provedení: otevřené / standardní
- Statická únosnost: až 8,23kN
- Dynamická únosnost: až 6,59kN

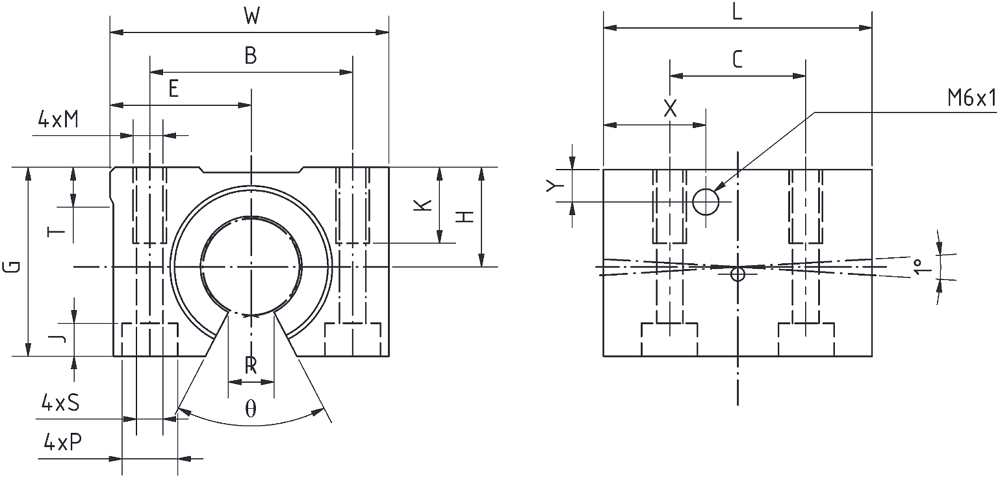

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||||||||||
| Dynamické | Statické | |||||||||||||||||||
| d | H | E | W | L | G | T | R | θ (°) | X | Y | B | C | M | K | S | P | J | C | Co | |
| LSET 12 UU-OP | 12 | 18 | 21,5 | 43 | 39 | 28 | 5 | 6,5 | 66 | 14,5 | 7,5 | 32 | 23 | M5 | 11 | 4,3 | 8 | 4,5 | 1020 | 1290 |
| LSET 16 UU-OP | 16 | 22 | 26,5 | 53 | 43 | 35 | 5 | 9,0 | 68 | 15,5 | 9,5 | 40 | 26 | M6 | 13 | 5,3 | 9,5 | 5,5 | 1250 | 1550 |
| LSET 20 UU-OP | 20 | 25 | 30,0 | 60 | 54 | 42 | 5 | 9,0 | 55 | 19,0 | 9,0 | 45 | 32 | M8 | 18 | 6,6 | 11 | 6,5 | 2090 | 2630 |
| LSET 25 UU-OP | 25 | 30 | 39,0 | 78 | 67 | 51 | 7 | 11,5 | 57 | 22,5 | 10,0 | 60 | 40 | M10 | 22 | 8,4 | 14 | 8,6 | 3780 | 4720 |
| LSET 30 UU-OP | 30 | 35 | 43,5 | 87 | 79 | 60 | 8 | 14,0 | 57 | 26,0 | 11,5 | 68 | 45 | M10 | 22 | 8,4 | 14 | 8,6 | 5470 | 6810 |
| LSET 40 UU-OP | 40 | 45 | 54,0 | 108 | 91 | 77 | 10 | 19,5 | 56 | 26,5 | 14,0 | 86 | 58 | M12 | 26 | 10,5 | 17,5 | 10,8 | 6590 | 8230 |
Nomenklatura značení:

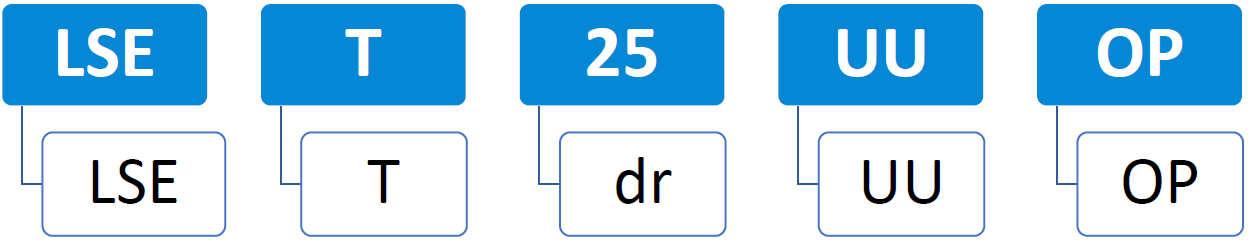

Příklad značení: LSE T 25 UU OP
- specifikace (LSE - otevřený lineární set)
- T (1x pouzdro BBET-OP)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran)
- OP (otevřený typ)
