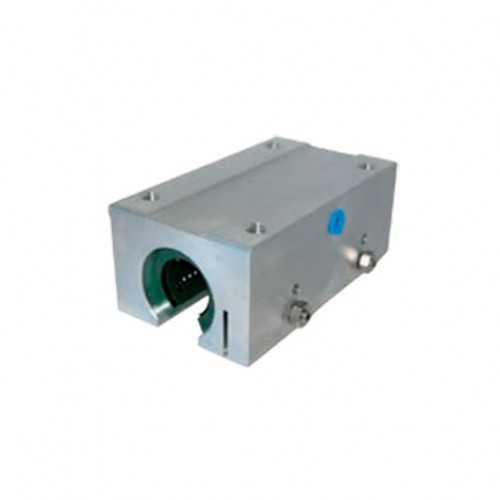

Lineární set LSETL-AO
Lineární set LSETL-AO
- Pro průměry hřídele: 12 - 40mm
- Provedení: otevřené / tandemové / nastavitelné
- Statická únosnost: až 16,46kN
- Dynamická únosnost: až 10,68kN

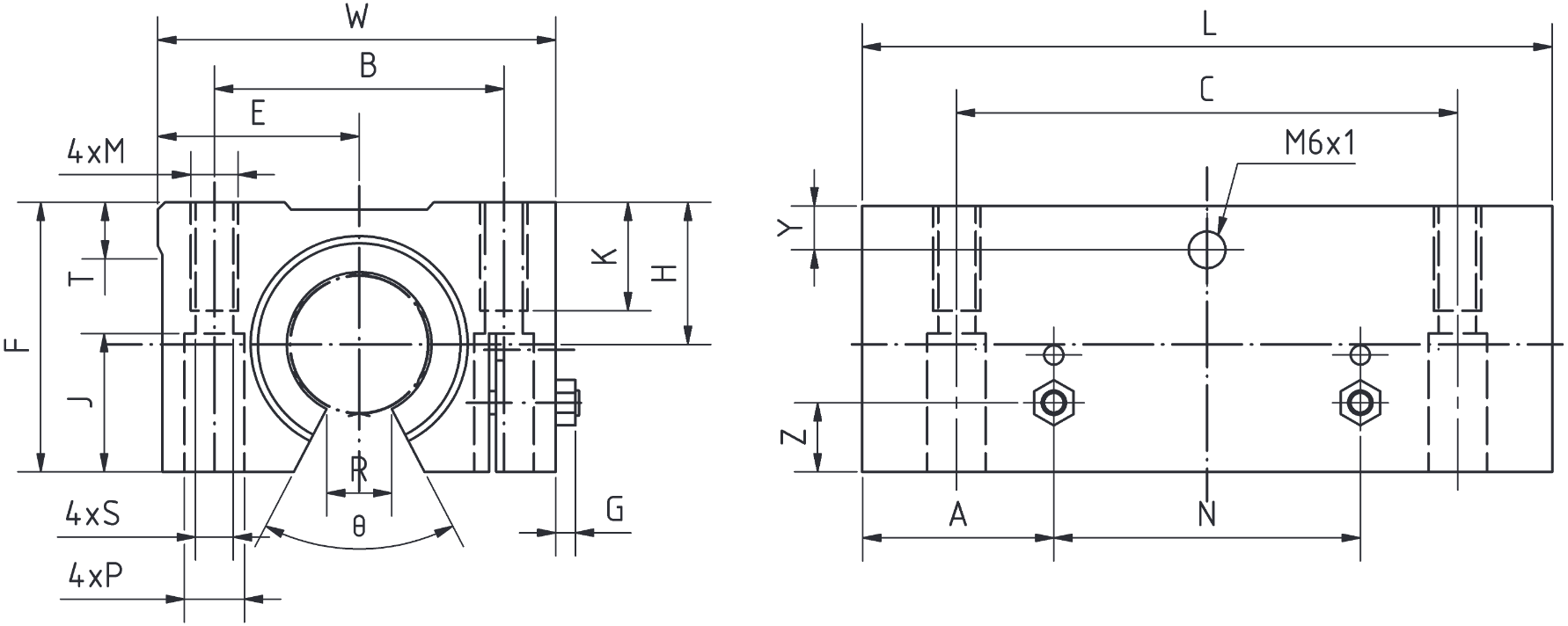

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||||||||||||
| Dynamické | Statické | ||||||||||||||||||||||
| d | H | E | W | L | F | G | Z | A | N | T | R | θ (°) | Y | B | C | M | K | S | P | J | C | Co | |
| LSET 12 L UU-AO | 12 | 18 | 21,5 | 43 | 76 | 28 | 3,2 | 5 | 19,5 | 37 | 5 | 6,5 | 66 | 7,5 | 32 | 56 | M5 | 11 | 4,3 | 8 | 11,5 | 1652 | 2580 |
| LSET 16 L UU-AO | 16 | 22 | 26,5 | 53 | 84 | 35 | 3,2 | 6 | 21,5 | 41 | 5 | 9 | 68 | 9,5 | 40 | 64 | M6 | 13 | 5,3 | 9,5 | 14 | 2025 | 3100 |
| LSET 20 L UU-AO | 20 | 25 | 30 | 60 | 104 | 42 | 4,5 | 8 | 27,0 | 50 | 5 | 9 | 55 | 9 | 45 | 76 | M8 | 18 | 6,6 | 11 | 18 | 3390 | 5260 |
| LSET 25 L UU-AO | 25 | 30 | 39 | 78 | 130 | 51 | 5,5 | 10 | 33,5 | 63 | 7 | 11,5 | 57 | 10 | 60 | 94 | M10 | 22 | 8,4 | 14 | 22 | 6120 | 9440 |
| LSET 30 L UU-AO | 30 | 35 | 43,5 | 87 | 152 | 60 | 5,5 | 12 | 39,5 | 73 | 8 | 14 | 57 | 11,5 | 68 | 106 | M10 | 22 | 8,4 | 14 | 26 | 8860 | 13620 |
| LSET 40 L UU-AO | 40 | 45 | 54 | 108 | 176 | 77 | 5 | 15 | 45,5 | 85 | 10 | 19,5 | 56 | 14 | 86 | 124 | M12 | 26 | 10,5 | 17,5 | 33 | 10680 | 16460 |

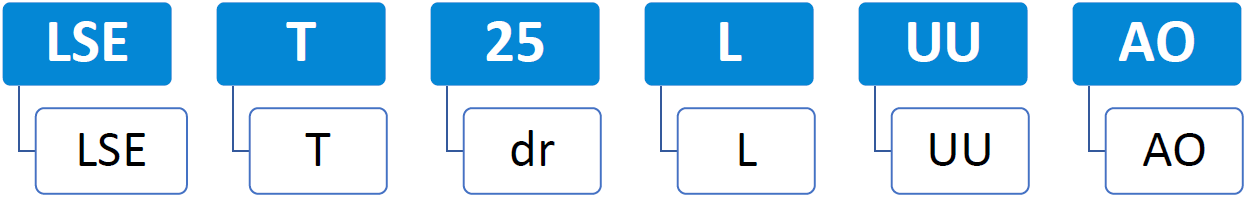

Nomenklatura značení:
Příklad značení: LSE T 25 L UU AO
- specifikace (LSE - otevřený lineární set)
- T (1x pouzdro BBET-OP)
- 25 (vnitřní průměr)
- L (tandemové provedení)
- UU (těsnění z obou stran)
- AO (otevřený, nastavitelný typ)
