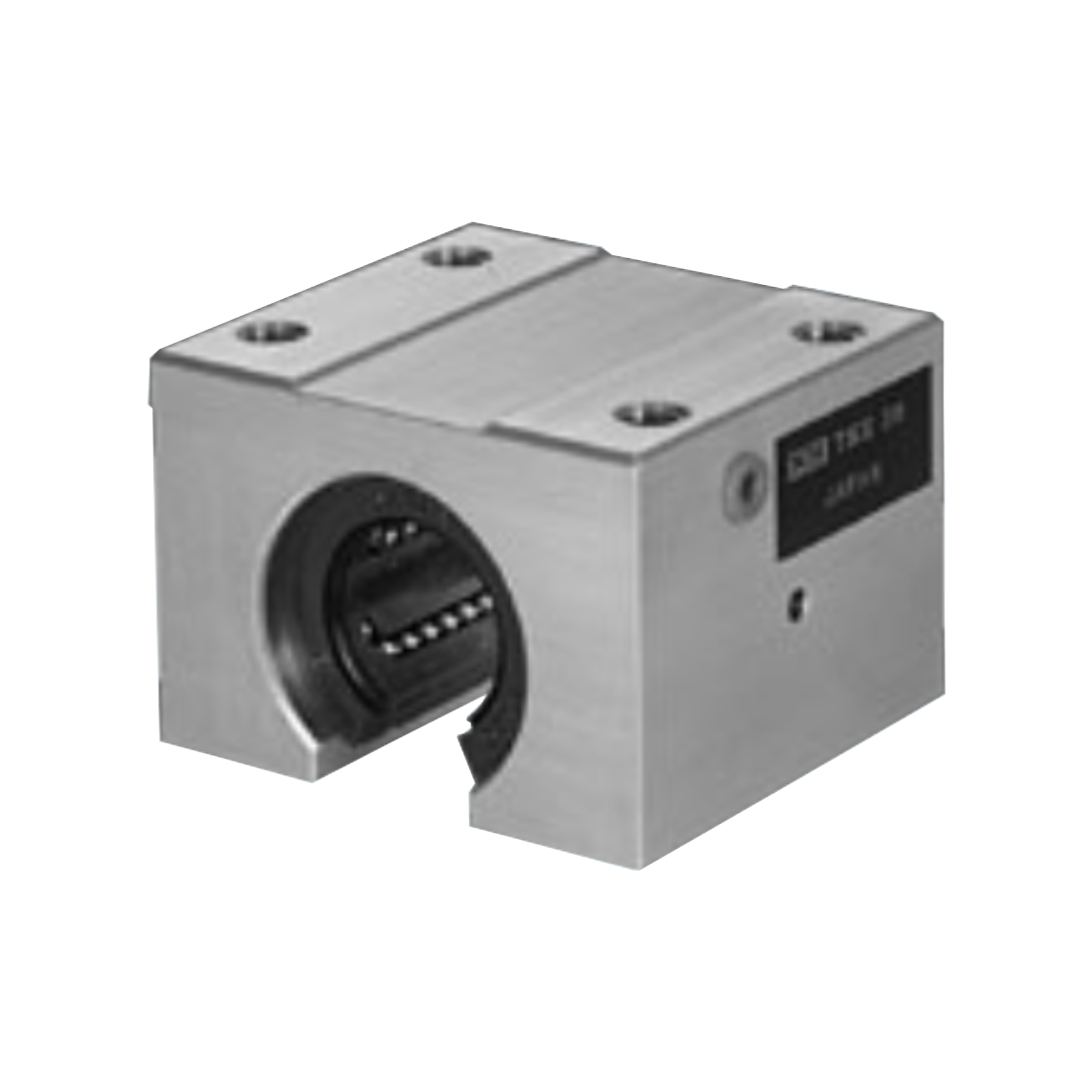

Lineární set TKE
Lineární set TKE
- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené / standardní
- Statická únosnost: až 13,5kN
- Dynamická únosnost: až 10,8kN

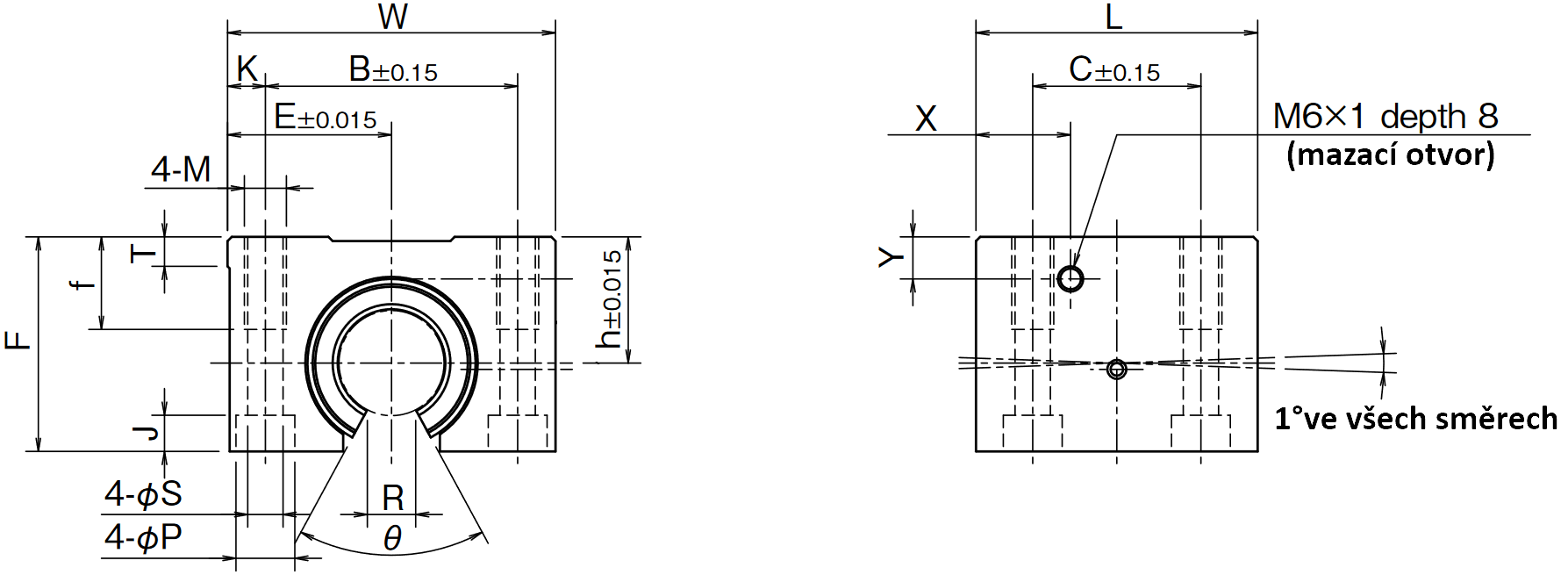

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||||||||||
| Dynamické | Statické | ||||||||||||||||||||
| dr | h | E | W | L | F | T | R | θ (°) |
X | Y | B | C | K | M | f | S | P | J | C | Co | |
| TKE 12 UU | 12 | 18 | 21,5 | 43 | 39 | 28 | 5 | 6,5 | 66 | 14,5 | 7,5 | 32 | 23 | 5,5 | M5 | 11 | 4,3 | 8 | 4,5 | 1020 | 1290 |
| TKE 16 UU | 16 | 22 | 26,5 | 53 | 43 | 32 | 5 | 9 | 68 | 15,5 | 9,5 | 40 | 26 | 6,5 | M6 | 13 | 5,3 | 9,5 | 5,5 | 1250 | 1550 |
| TKE 20 UU | 20 | 25 | 30,0 | 60 | 54 | 42 | 5 | 9 | 55 | 19 | 9 | 45 | 32 | 7,5 | M8 | 18 | 6,6 | 11 | 6,5 | 2090 | 2630 |
| TKE 25 UU | 25 | 30 | 39,0 | 78 | 67 | 51 | 7 | 11,5 | 57 | 22,5 | 10 | 60 | 40 | 9 | M10 | 22 | 8,4 | 14 | 8,6 | 3780 | 4720 |
| TKE 30 UU | 30 | 35 | 43,5 | 87 | 79 | 60 | 8 | 14 | 57 | 26 | 11,5 | 68 | 45 | 9,5 | M10 | 22 | 8,4 | 14 | 8,6 | 5470 | 6810 |
| TKE 40 UU | 40 | 45 | 54,0 | 108 | 91 | 77 | 10 | 19,5 | 56 | 26,5 | 14 | 86 | 58 | 11 | M12 | 26 | 10,5 | 17,5 | 10,8 | 6590 | 8230 |
| TKE 50 UU | 50 | 50 | 66,0 | 132 | 113 | 88 | 12 | 22,5 | 54 | 43,5 | 12,5 | 108 | 50 | 12 | M16 | 34 | 13,5 | 20 | 13 | 10800 | 13500 |

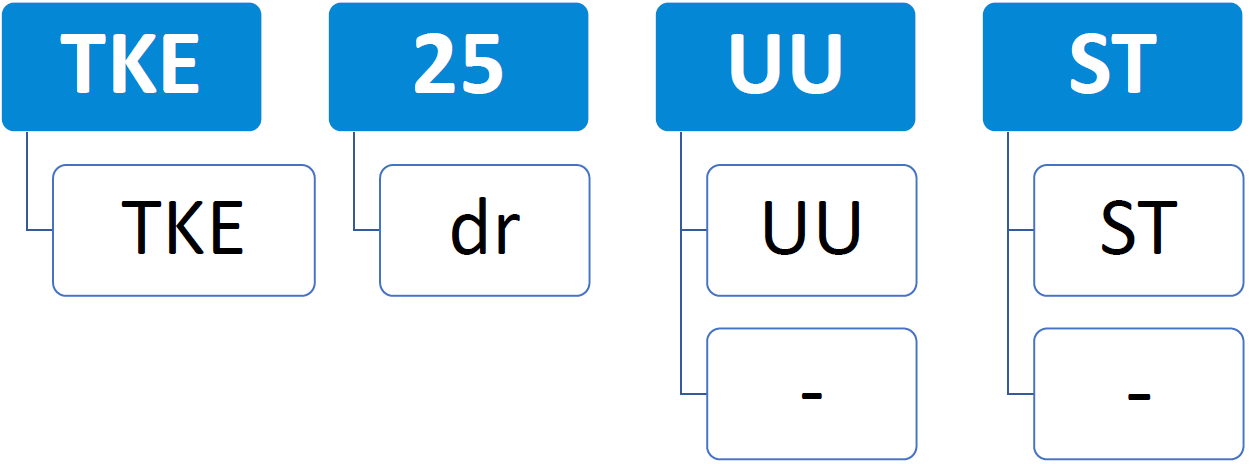

Nomenklatura značení:
Příklad značení: TKE 25 UU ST
- specifikace (typ TKE)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
- ST (bez kompenzace naklonění) / bez označení (s kompenzací naklonění)
