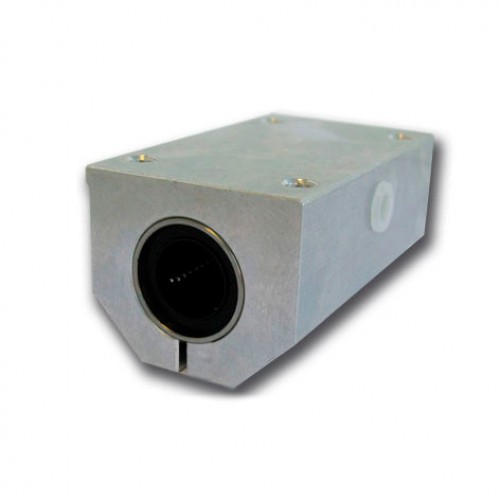

Lineární set LSE-L-AJ
Lineární set LSE-L-AJ
- Pro průměry hřídele: 12 - 40mm
- Provedení: uzavřené / tandemové
- Statická únosnost: až 8,04kN
- Dynamická únosnost: až 3,872kN

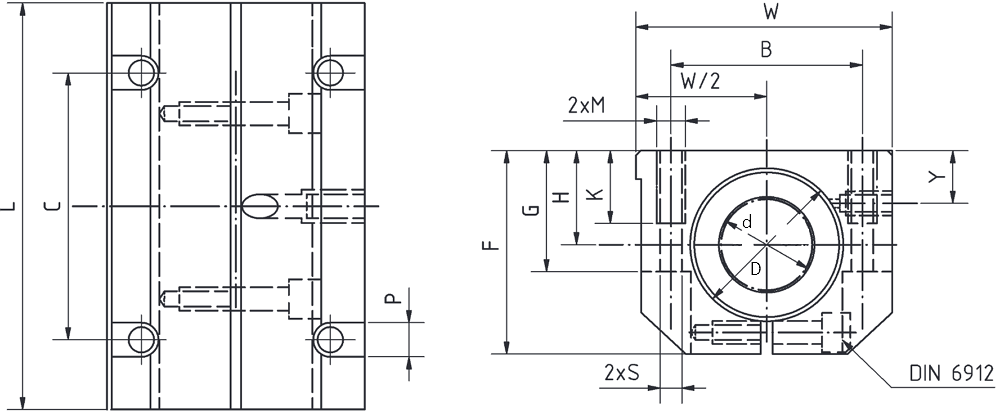

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||||
| Dynamické | Statické | ||||||||||||||
| d | D H6 | H | W | L | F | G | B | C | M |
P | K | S | C | Co | |
| LSE 12 L UU-AJ |
12 | 22 | 18 | 43 | 76 | 35 | 25 | 32 | 56 | M5 | 8 | 11 | 4,2 | 683 | 1570 |
| LSE 16 L UU-AJ | 16 | 26 | 22 | 53 | 84 | 42 | 30 | 40 | 64 | M6 | 10 | 13 | 5,2 | 710 | 1780 |
| LSE 20 L UU-AJ | 20 | 32 | 25 | 60 | 104 | 50 | 34 | 45 | 76 | M8 | 11 | 18 | 6,8 | 1440 | 2740 |
| LSE 25 L UU-AJ | 25 | 404 | 30 | 78 | 130 | 60 | 40 | 60 | 94 | M10 | 15 | 22 | 8,6 | 1490 | 3140 |
| LSE 30 L UU-AJ | 30 | 47 | 35 | 87 | 152 | 70 | 48 | 68 | 106 | M10 | 15 | 22 | 8,6 | 2600 | 5490 |
| LSE 40 L UU-AJ | 40 | 62 | 45 | 108 | 176 | 90 | 60 | 86 | 124 | M12 | 18 | 26 | 10,3 | 3872 | 8040 |

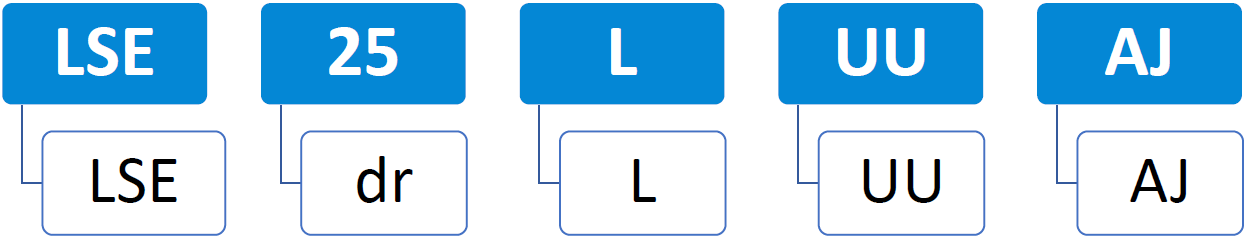

Nomenklatura značení:
Příklad značení: LSE 25 L UU AJ
- specifikace (LSE - uzavřený lineární set)
- 25 (vnitřní průměr)
- L (tandemový typ)
- UU (těsnění z obou stran)
- AJ (nastavitelný typ)
