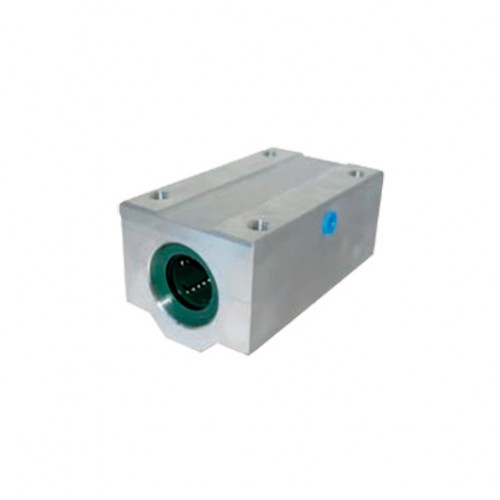

Lineární set LSET-L
Lineární set LSET-L
- Pro průměry hřídele: 8 - 40mm
- Provedení: uzavřené / tandemové
- Statická únosnost: až 16,46kN
- Dynamická únosnost: až 10,68kN

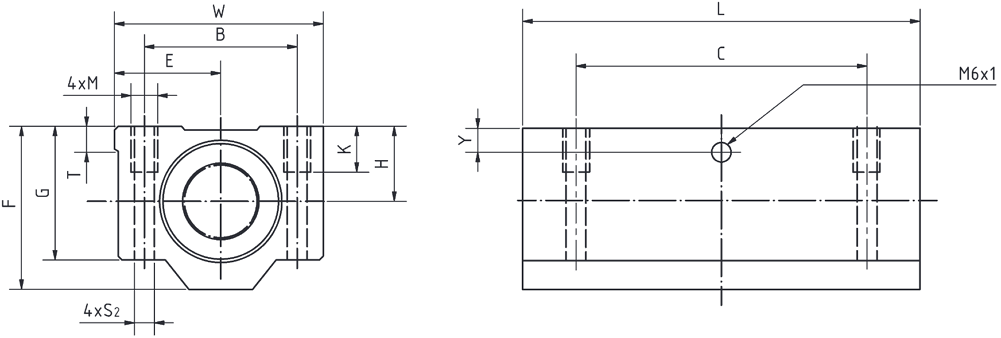

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||||||
| Dynamické | Statické | |||||||||||||||
| d | H |
E | W | L | F | G | T | Y | B |
C | M | K | S | C | Co | |
| LSET 8 L UU | 8 | 15 | 17,5 | 35 | 62 | 28,0 | 22 | 5 | 6,5 | 25 | 50 | M4 | 9 | 3,3 | 685 | 1068 |
| LSET 10 L UU | 10 | 16 | 20,0 | 40 | 70 | 31,5 | 25 | 5 | 7,0 | 29 | 52 | M5 | 11 | 4,3 | 1215 | 1870 |
| LSET 12 L UU | 12 | 18 | 21,5 | 43 | 76 | 35,0 | 28 | 5 | 7,5 | 32 | 56 | M5 | 11 | 4,3 | 1652 | 2580 |
| LSET 16 L UU | 16 | 22 | 26,5 | 53 | 84 | 42,0 | 35 | 5 | 9,5 | 40 | 64 | M6 | 13 | 5,3 | 2025 | 3100 |
| LSET 20 L UU | 20 | 25 | 30,0 | 60 | 104 | 50,0 | 42 | 5 | 9,0 | 45 | 76 | M8 | 18 | 6,6 | 3390 | 5260 |
| LSET 25 L UU | 25 | 30 | 39,0 | 78 | 130 | 60,0 | 48 | 7 | 10,0 | 60 | 94 | M10 | 22 | 8,4 | 6120 | 9440 |
| LSET 30 L UU | 30 | 35 | 43,5 | 87 | 152 | 70,0 | 58 | 8 | 11,5 | 68 | 106 | M10 | 22 | 8,4 | 8860 | 13620 |
| LSET 40 L UU | 40 | 45 | 54,0 | 108 | 176 | 90,0 | 72 | 10 | 14,0 | 86 | 124 | M12 | 26 | 10,5 | 10680 | 16460 |

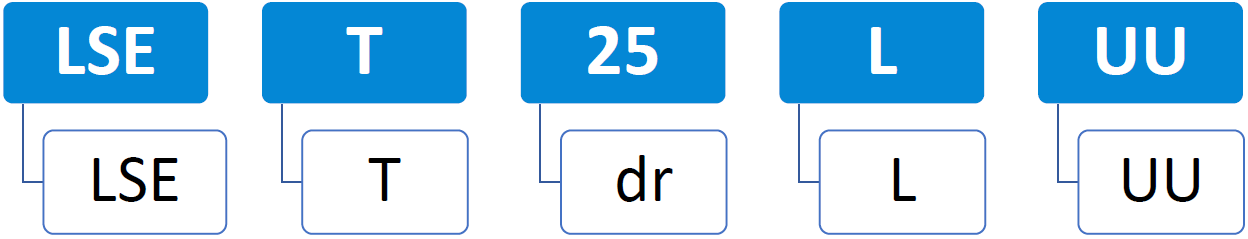

Nomenklatura značení:
Příklad značení: LSET 25 L UU
- specifikace (LSE - uzavřený lineární set)
- T (1x pouzdro BBET)
- 25 (vnitřní průměr)
- L (tandemový typ)
- UU (těsnění z obou stran)
