Lineární set KALGSO

Zpět na: Lineární sety s konfigurovatelným pouzdrem - otevřené

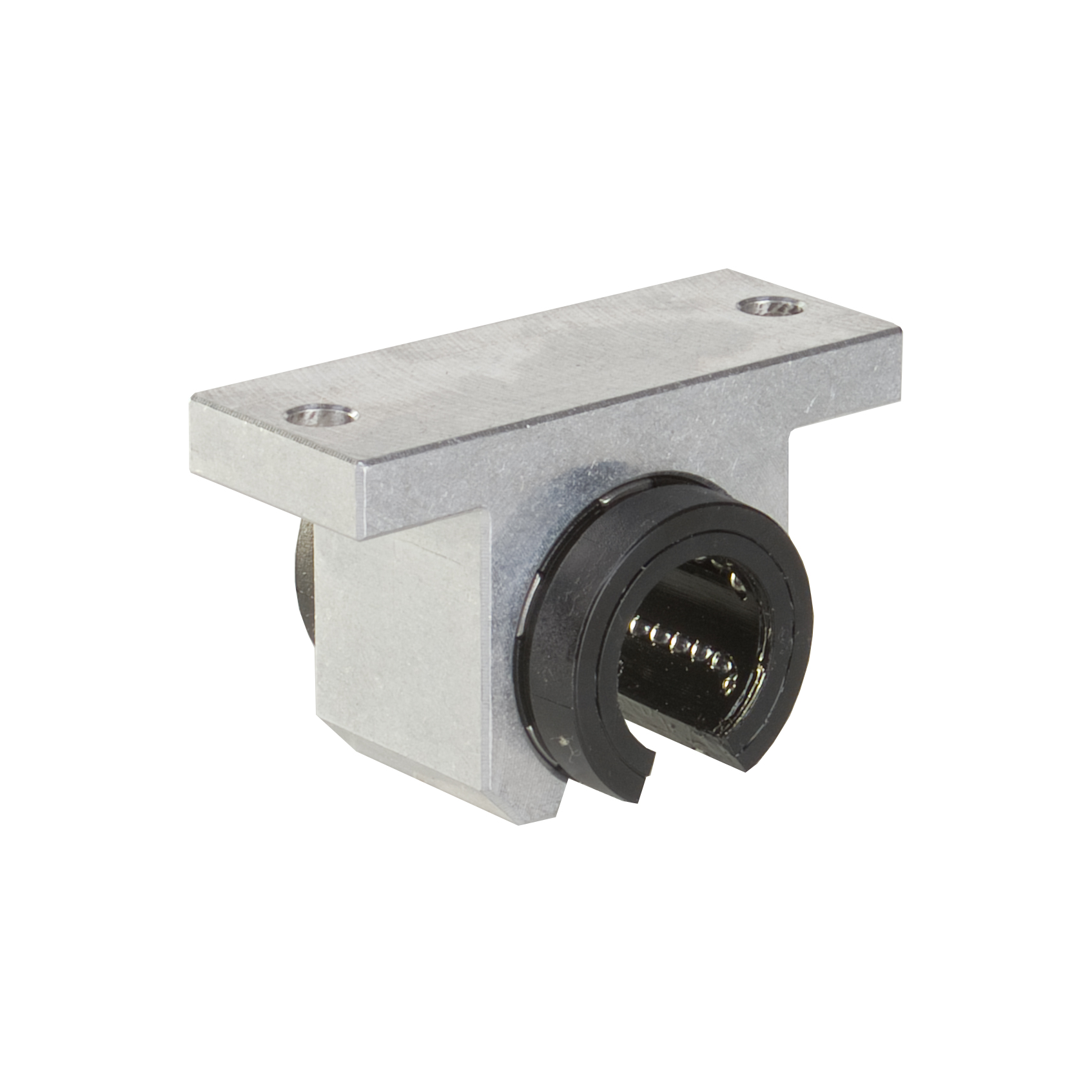

Lineární set KALGSO

- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené
- Model: stojatý lineární domeček
- Materiál: hlíník

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

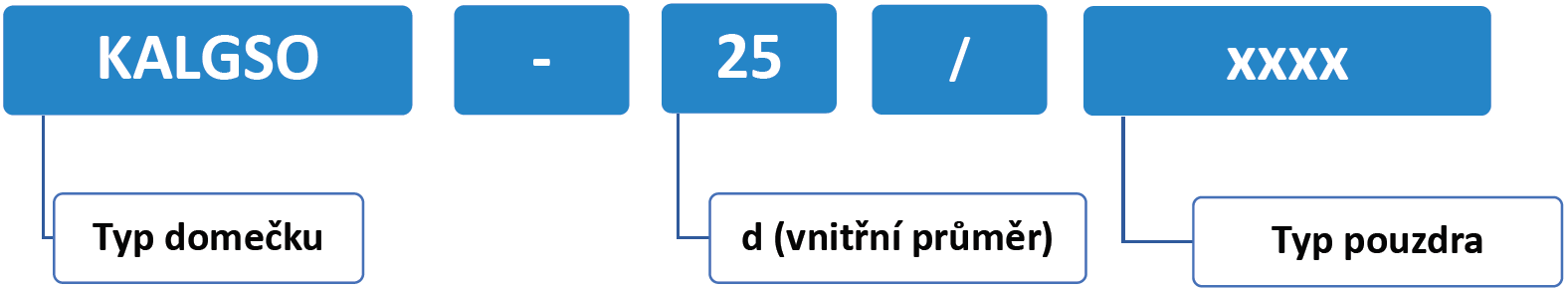

Příklad značení: KALGSO-25 / LME-UU
- KALGSO (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

KALGSO NAKRES 1

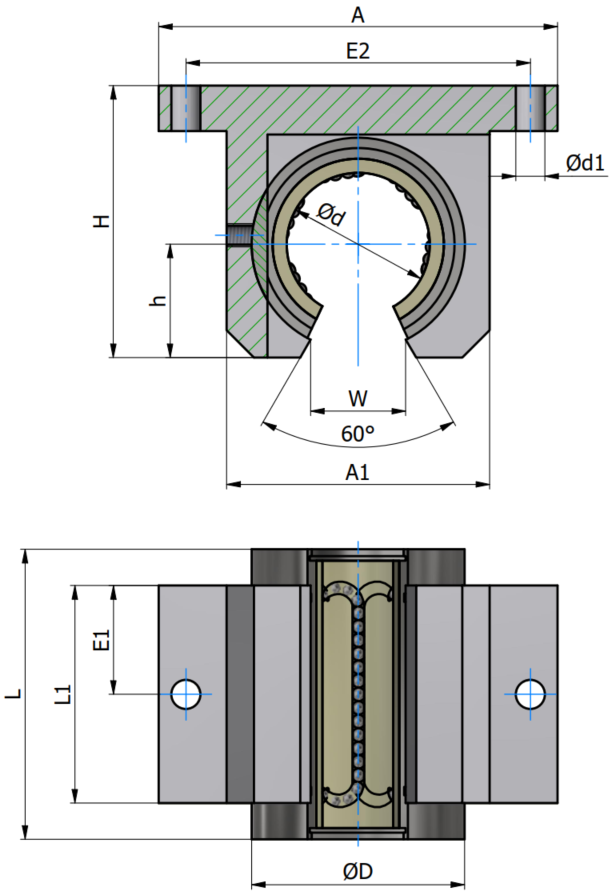

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	A	A1	d1	E1	E2	H	h	L	L1	N4	W	(°)
KALGSO-12	12	22	52	30	5,3	10	42	28	18	32	20	16,65	7	60
KALGSO-16	16	26	56	34	5,3	11	46	33,5	22	36	22	22	9,4	60
KALGSO-20	20	32	70	40	6,4	14	58	42	25	45	28	25	10	60
KALGSO-25	25	40	80	50	6,4	20	68	51	30	58	40	31,5	12,5	60
KALGSO-30	30	47	88	58	6,4	24	76	60	35	68	48	33	12,5	60
KALGSO-40	40	62	108	74	8,4	28	94	77	45	80	56	43,5	16,8	60
KALGSO-50	50	75	135	96	10,5	36	116	93	50	100	72	47,5	21	60
