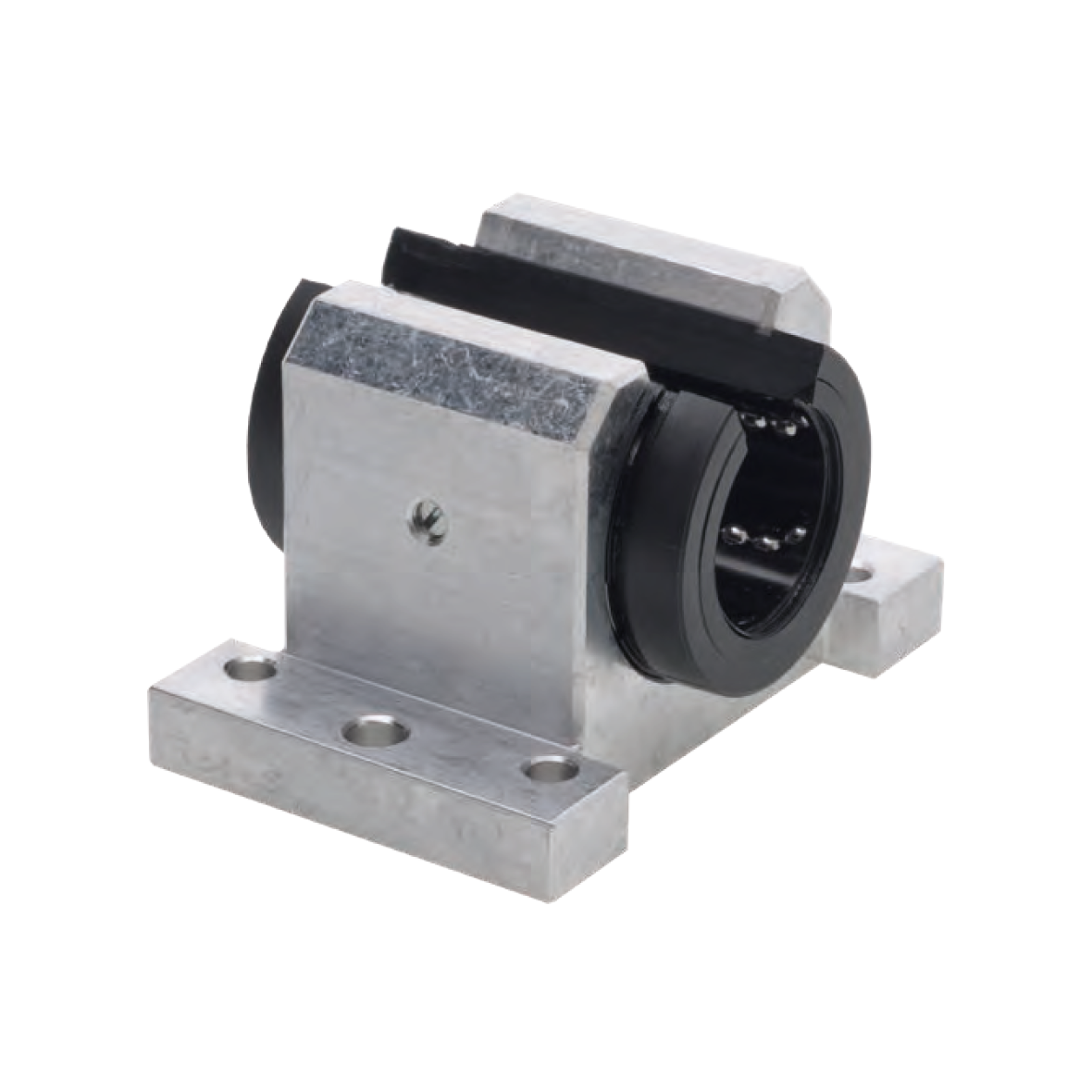

Lineární set KALGSOL

- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené
- Model: stojatý lineární domeček - dlouhý
- Materiál: hlíník

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

Příklad značení: KALGSOL-25 / LME-UU
- KALGSOL (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

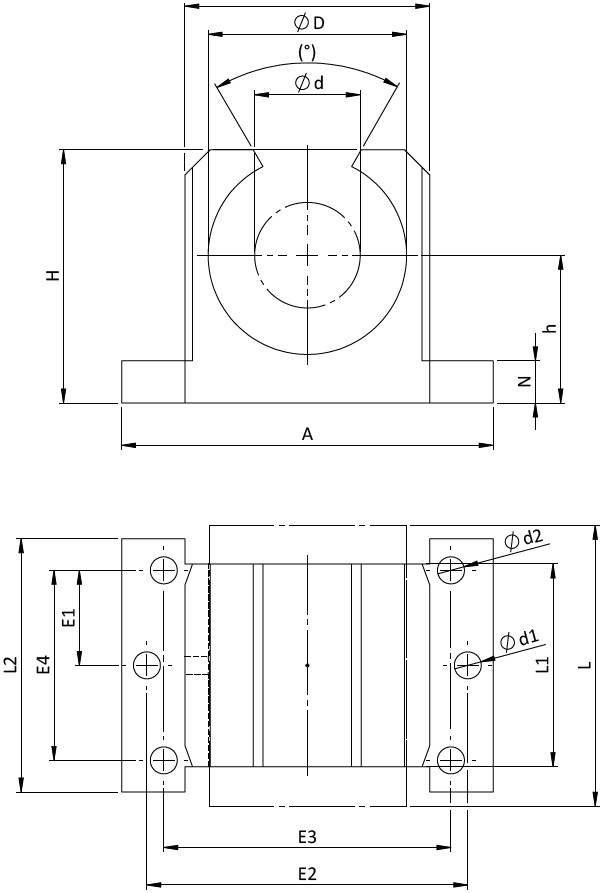

KALGSOL NAKRES

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	h	H	A	A1	E1	E2	L	L1	W	S	(°)
KALGSOL-12	12	22	18	28	52	30	10	42	32	20	7	5,3	60
KALGSOL-16	16	26	22	33,5	56	34	11	46	36	22	9,4	5,3	60
KALGSOL-20	20	32	25	42	70	40	14	58	45	28	10	6,4	60
KALGSOL-25	25	40	30	51	80	50	20	68	58	40	12,5	6,4	60
KALGSOL-30	30	47	35	60	88	58	24	76	68	48	12,5	6,4	60
KALGSOL-40	40	62	45	77	108	74	28	94	80	56	16,8	8,4	60
KALGSOL-50	50	75	50	93	135	96	36	116	100	72	21	10,5	60

Nomenklatura značení:

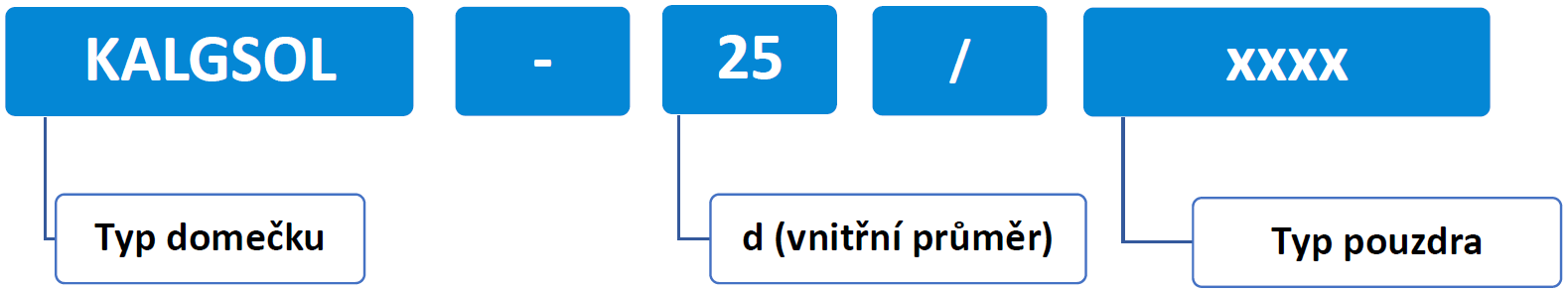

NOMENKLATURA KALGSOL

Příklad značení: KALGSOL-25 / LME-UU

- specifikace (KALGSOL - stojatý lineární otevřený domeček - dlouhý)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)

xxxx.... doplňte vyhovující typ pouzdra
