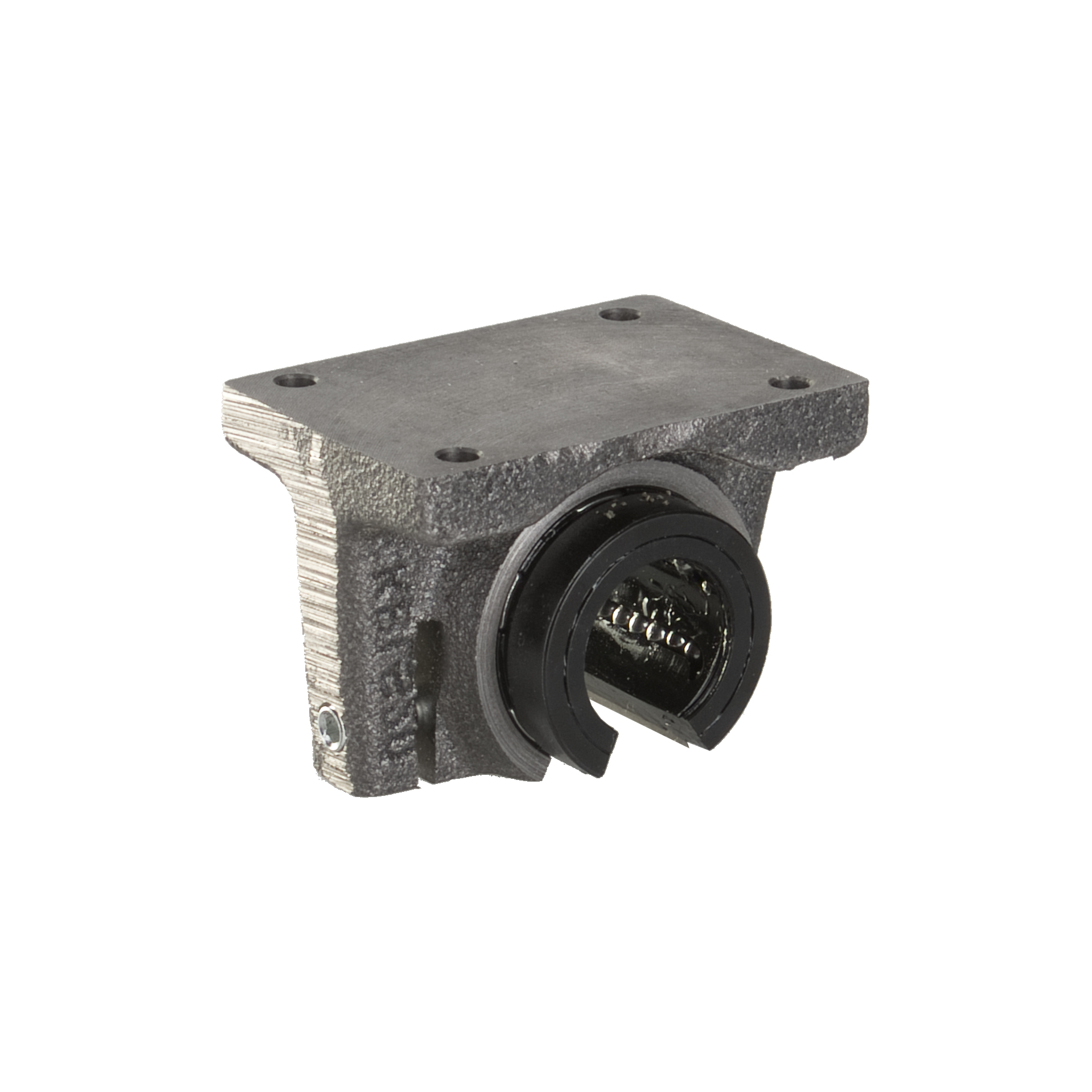

Lineární set KGGOE68

- Pro průměry hřídele: 16 - 50mm
- Provedení: otevřené - s nastavitelnou vůlí
- Model: lineární domeček
- Materiál: litina

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

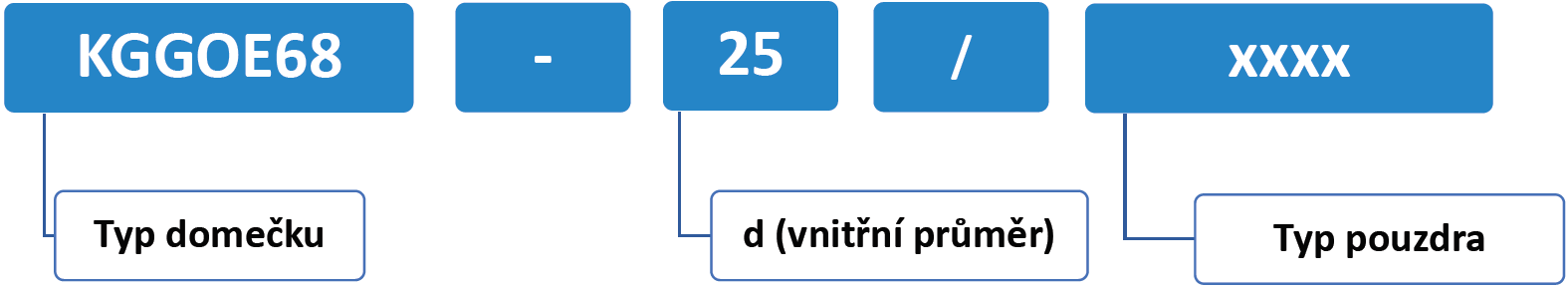

Příklad značení: KGGOE68-25 / LME-UU
- KGGOE68 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

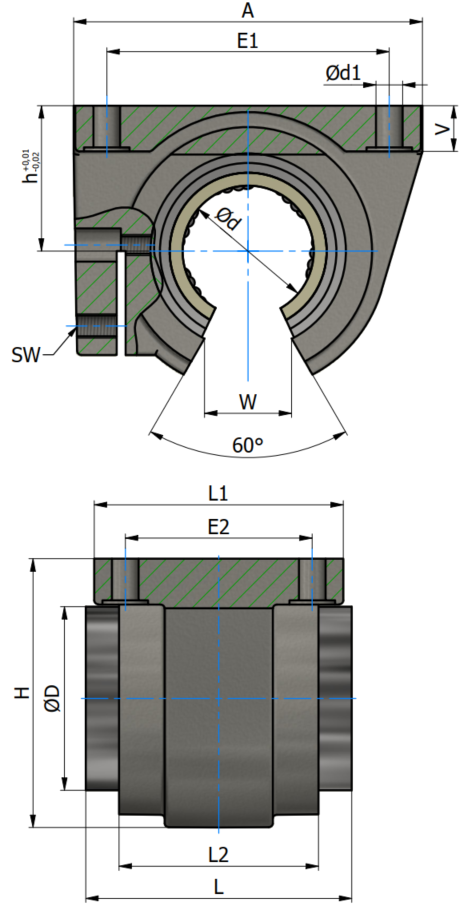

KGGOE68 NAKRES 1

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	A	Ød1	E1	E2	H	h	L	L1	L2	SW	V	W	(°)
KGGOE68-16	16	26	50	4,3	40±0,15	26±0,15	35	22	36	35	22	2,5	6,5	9,4	60
KGGOE68-20	20	32	60	4,3	45±0,15	32±0,15	42	25	45	42	28	2,5	8	10,2	60
KGGOE68-25	25	40	74	5,3	60±0,15	40±0,15	51	30	58	54	40	3	9	12,5	60
KGGOE68-30	30	47	84	6,4	68±0,20	45±0,20	60	35	68	60	48	3	10	13,9	60
KGGOE68-40	40	62	108	8,4	86±0,20	58±0,20	77	45	80	78	56	4	12	18,2	60
KGGOE68-50	50	75	130	8,4	108±0,20	50±0,20	88	50	100	70	72	5	14	21	60
