Lineární set KTGO87-I

Zpět na: Lineární sety s konfigurovatelným pouzdrem - otevřené

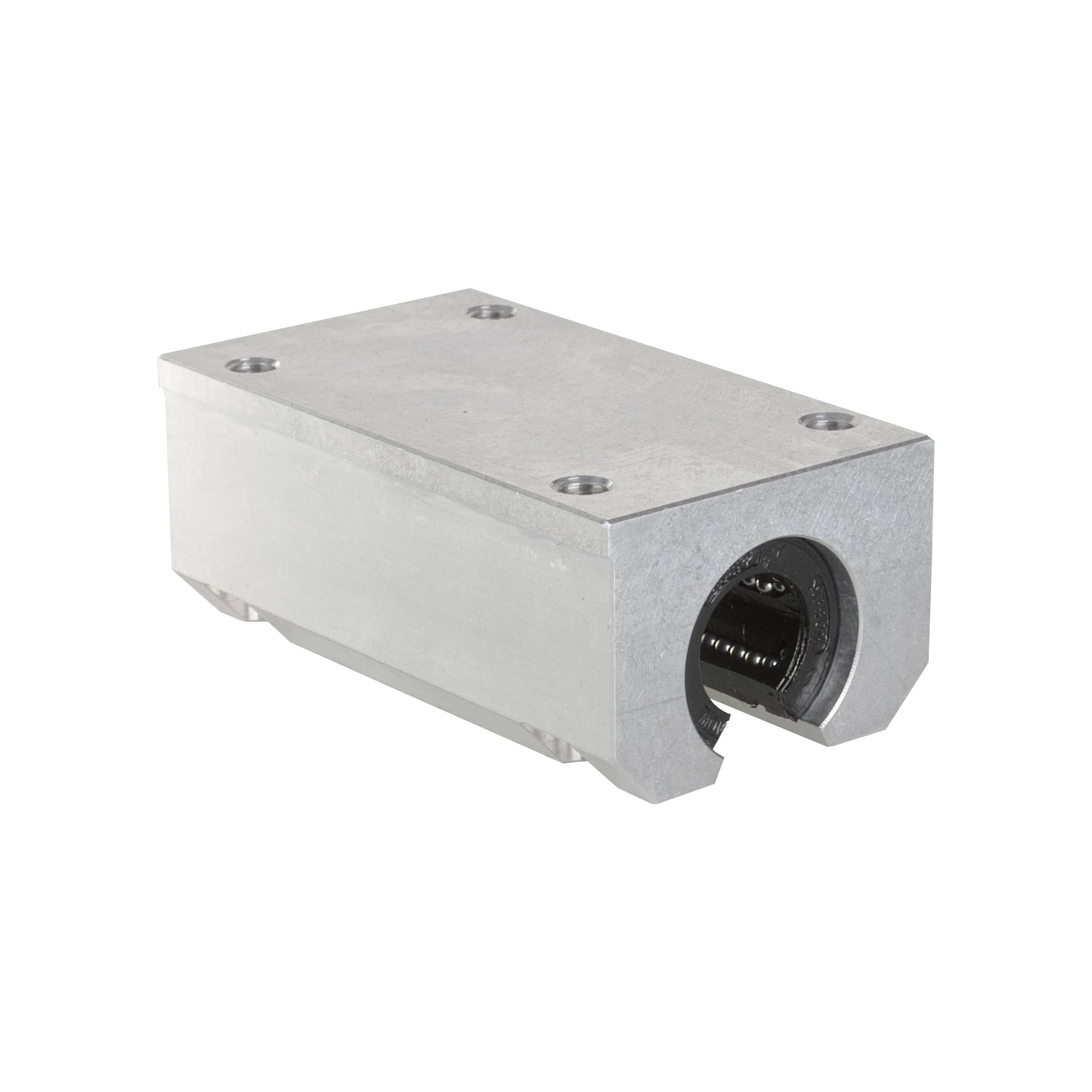

Lineární set KTGO87-I

- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené
- Model: tandemový lineární domeček
- Materiál: hlíník

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

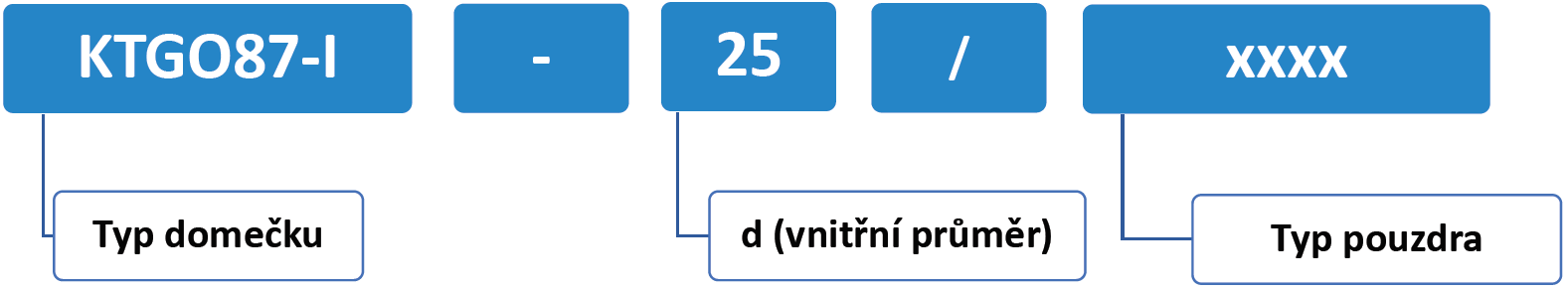

Příklad značení: KTGO87-I-25 / LME-UU
- KTGO87-I (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

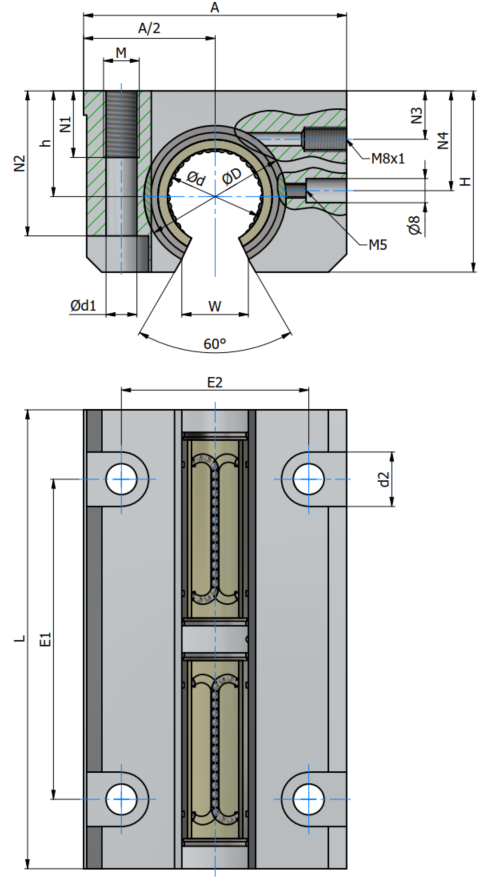

KTGO87 L NAKRES 1

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	A	Ød1	d2	E1	E2	E3	H	h	L	M	N1	N2	N3	N4	W
KTGO87-I-12	12	22	43	4,2	8	56	32	19,5	30	18	76	M5	11	25	10	16,65	7
KTGO87-I-16	16	26	53	5,2	10	64	40	21,5	35	22	84	M6	13	30	12	22	9,4
KTGO87-I-20	20	32	60	6,8	11	76	45	27	42	25	104	M8	18	34	13	25	10,2
KTGO87-I-25	25	40	78	8,6	15	94	60	33,5	51	30	130	M10	22	40	15	31,5	12,9
KTGO87-I-30	30	47	87	8,6	15	106	68	39,5	60	35	152	M10	22	48	16	33	14,4
KTGO87-I-40	40	62	108	10,3	18	124	86	45,5	77	45	176	M12	34	60	20	43,5	18,2
KTGO87-I-50	50	75	132	14,25	20	160	108	56,5	88	50	224	M16	34	49	20	47,5	33
