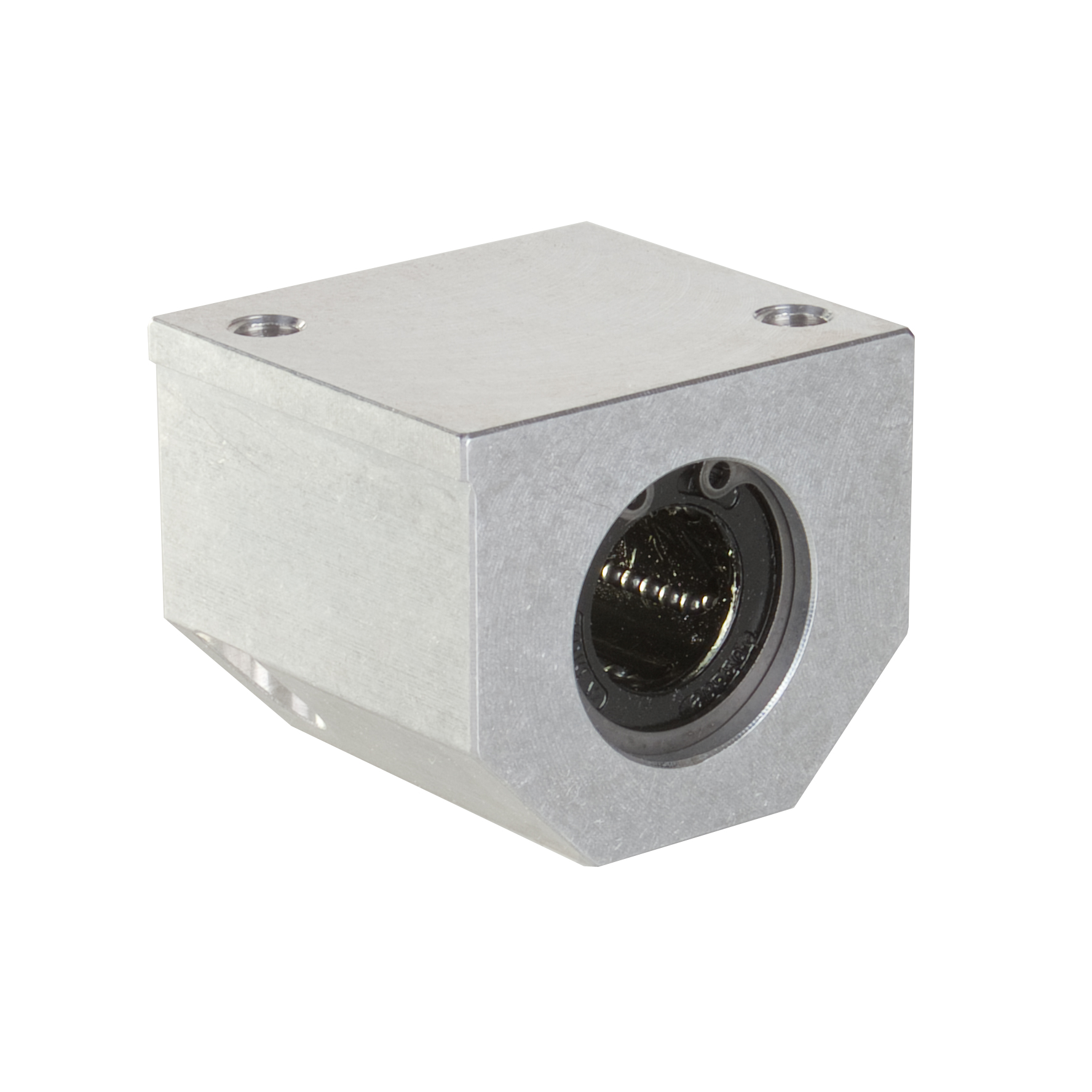

Lineární set KG35
Lineární set KG35
- Pro průměry hřídele: 8 - 80mm
- Provedení: uzavřené
- Model: standardní lineární domeček
- Materiál: hlíník
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KG35-25 / LME-UU
- KG35 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

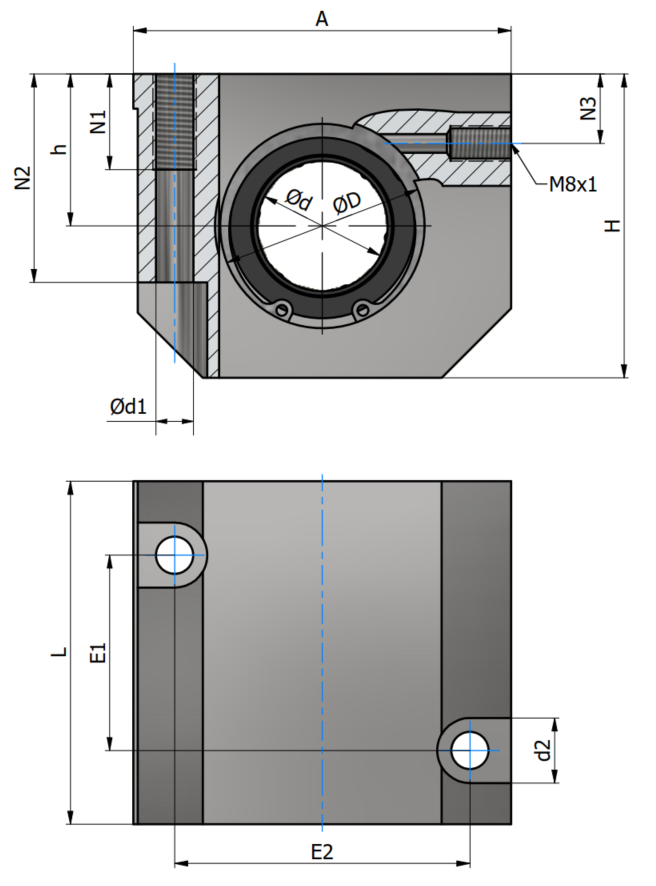

Základní rozměry domečku:
Typ / Provedení | Rozměry (mm) | |||||||||||||
Ød | ØD |
A | Ød1 | d2 | E1 | E2 | H | h | L | M | N1 | N2 | N3 | |
KG35-08 | 8 | 16 | 35 | 3,3 | 6 | 20 | 25 | 28 | 13 | 32 | M4 | 10 | 19,5 | 8 |
KG35-12 | 12 | 22 | 43 | 4,3 | 8 | 23 | 32 | 35 | 18 | 39 | M5 | 13 | 25 | 10 |
KG35-16 | 16 | 26 | 53 | 5,3 | 10 | 26 | 40 | 42 | 22 | 43 | M6 | 13 | 30 | 12 |
KG35-20 | 20 | 32 | 60 | 6,8 | 11 | 32 | 45 | 50 | 25 | 54 | M8 | 18 | 34 | 13 |
KG35-25 | 25 | 40 | 78 | 8,6 | 15 | 40 | 60 | 60 | 30 | 67 | M10 | 22 | 40 | 15 |
KG35-30 | 30 | 47 | 87 | 8,6 | 15 | 45 | 68 | 70 | 35 | 79 | M10 | 22 | 48 | 16 |
KG35-40 | 40 | 62 | 108 | 10,3 | 18 | 58 | 86 | 90 | 45 | 91 | M12 | 26 | 60 | 20 |
KG35-50 | 50 | 75 | 132 | 14,25 | 20 | 50 | 108 | 105 | 50 | 113 | M16 | 34 | 49 | 20 |
KG35-60 | 60 | 90 | 178 | 17,5 | 26 | 90 | 130 | 128 | 69 | 142 | M20 | 40 | 100 | - |
KG35-80 | 80 | 120 | 232 | 22 | 33 | 110 | 170 | 186 | 93 | 185 | M24 | 48 | 136 | - |

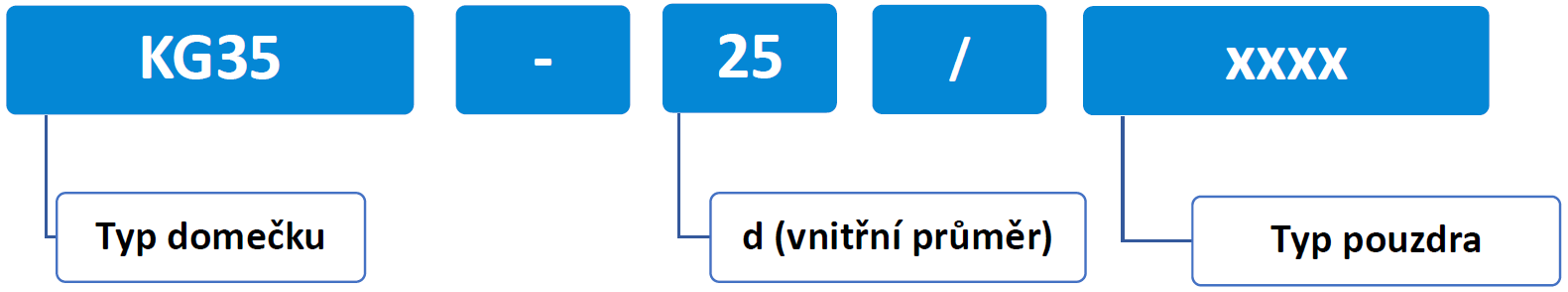

Nomenklatura značení:
Příklad značení: KG35-25 / LME-UU
- specifikace (KG35 - standardní lineární domeček)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)
xxxx.... doplňte vyhovující typ pouzdra
Vhodné typy pouzder:
Typ KB/KBS Typ LME-economy Typ BBE/BBES
Technické parametry zde Technické parametry zde Technické parametry zde
Typ BBET Typ SBE Typ TK
Technické parametry zde Technické parametry zde Technické parametry zde
