Pohon s kuličkovým šroubem LS-BS-O

Zpět na: Otevřené lineární sáně LS-O

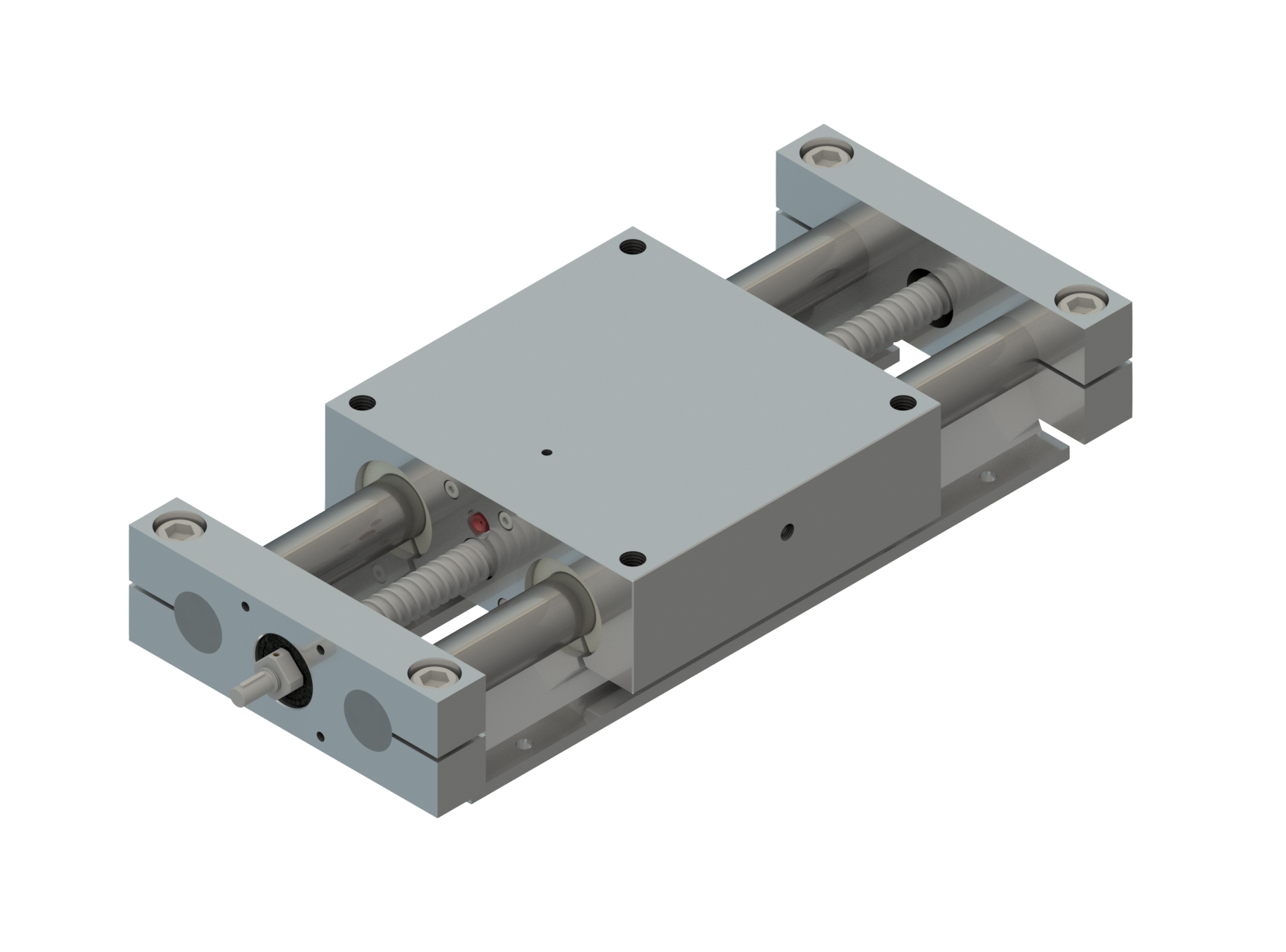

Pohon s kuličkovým šroubem LS-BS-O

- Kuličkový pohybový šroub
- Lineární tyče s podpěrou
- S kuličkovými pouzdry
- Otevřené provedení
- Průměry vodících tyčí: 16-50mm
- Možnost úprav dle požadavků zákazníka


Příklad značení: LG - BS - 1605 - O - 25 - 1000 (viz níže)

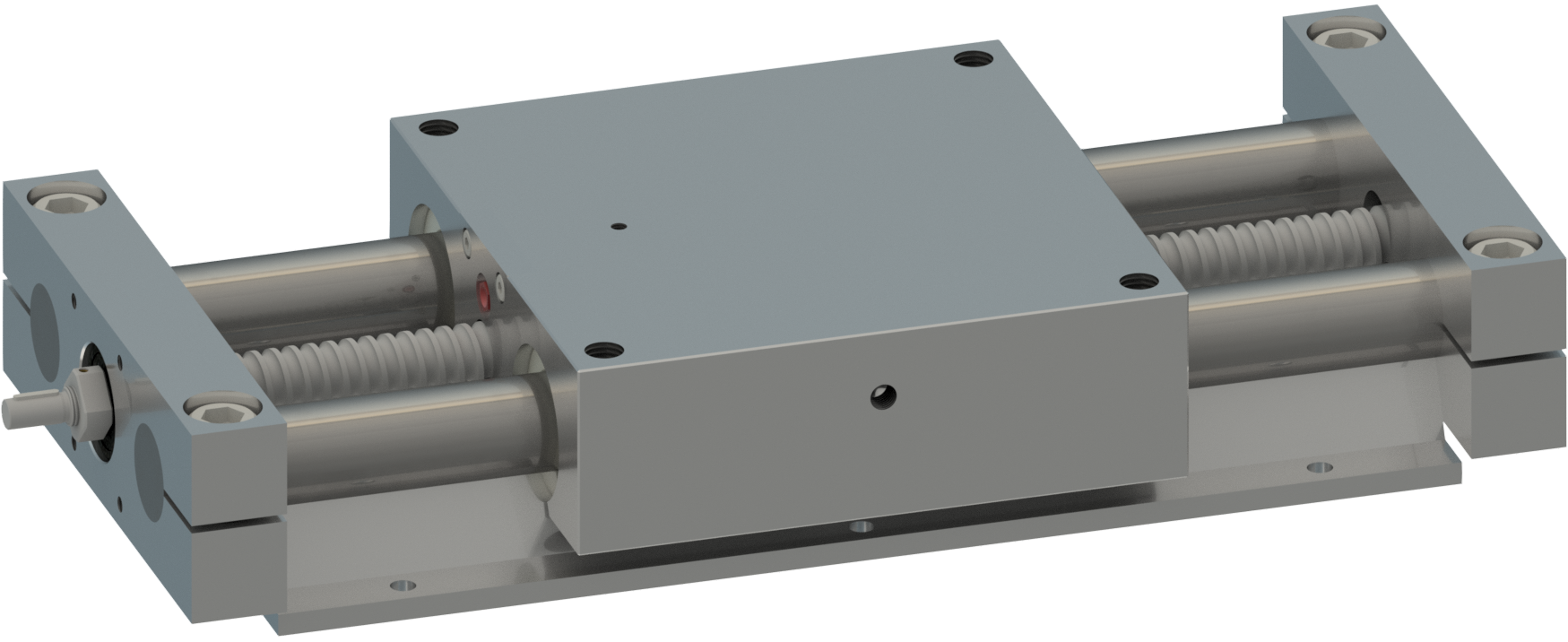

ls bs o

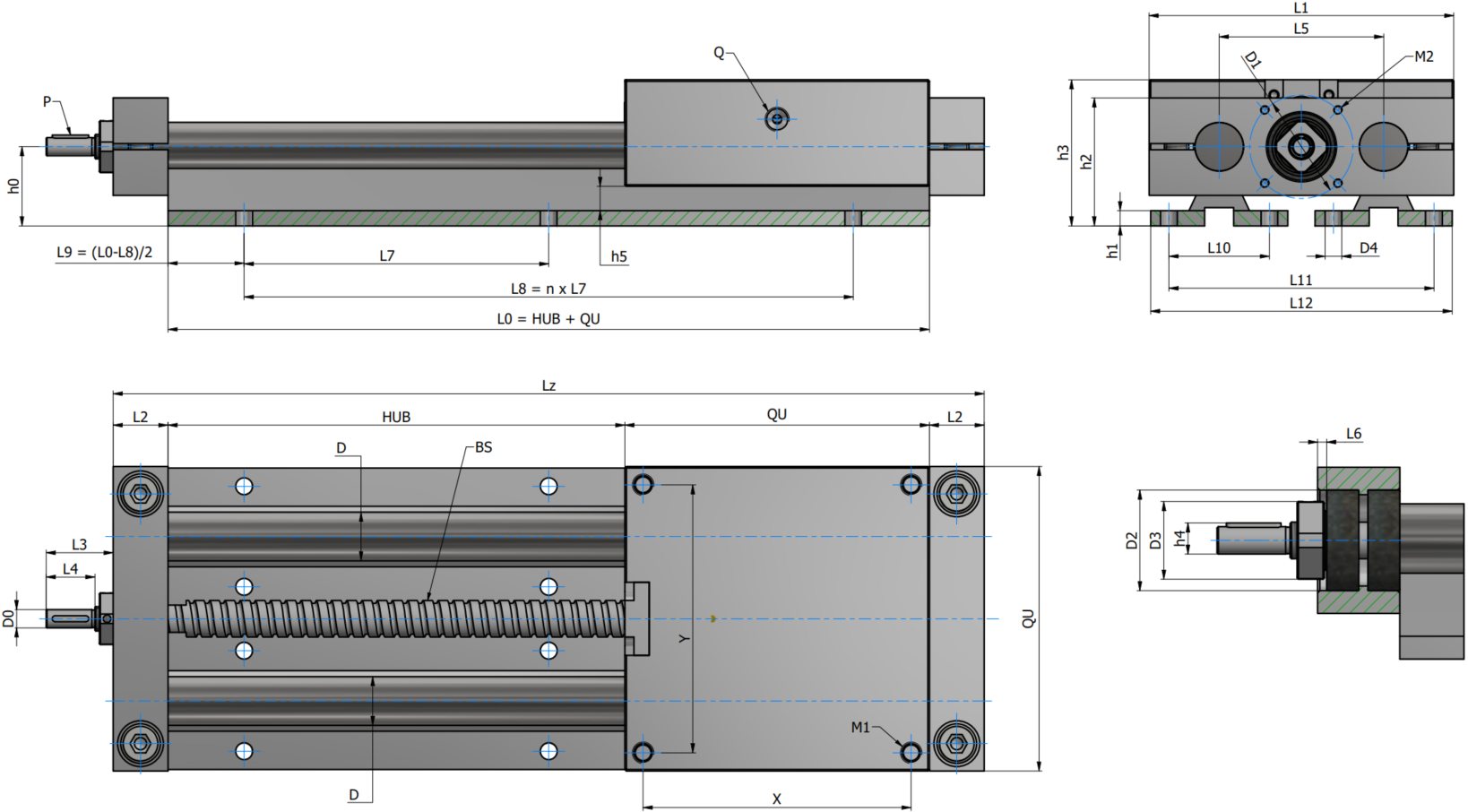

Rozměry:

Typ Rozměry (mm)
ØD BS Max. zdvih D0 D1 h0 h3 L1 L2 L3 L12 M1 M2 QU X Y
LS-BS-1205-O-16 Ø16 Ø12x5 800 Ø6 Ø34 26 48 100 18 22 99 M6x13 M3x8 100 88 88
LS-BS-1605-O-20 Ø20 Ø16x5 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-BS-1610-O-20 Ø20 Ø16x10 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-BS-1616-O-20 Ø20 Ø16x16 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-BS-1640-O-20 Ø20 Ø16x40 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-BS-1605-O-25 Ø25 Ø16x5 1500 Ø8 Ø55 36 66 160 25 24 145 M10x22 M5x12 160 140 140
LS-BS-1610-O-25 Ø25 Ø16x10 1500 Ø8 Ø55 36 66 160 25 24 145 M10x22 M5x12 160 140 140
LS-BS-1616-O-25 Ø25 Ø16x16 1500 Ø8 Ø55 36 66 160 25 24 145 M10x22 M5x12 160 140 140
LS-BS-1640-O-25 Ø25 Ø16x40 1500 Ø8 Ø55 36 66 160 25 24 145 M10x22 M5x12 160 140 140
LS-BS-2005-O-30 Ø30 Ø20x5 2300 Ø12 Ø60 42 77 180 25 25 165 M12x26 M6x12 180 158 158
LS-BS-2020-O-30 Ø30 Ø20x20 2300 Ø12 Ø60 42 77 180 25 25 165 M12x26 M6x12 180 158 158
LS-BS-2050-O-30 Ø30 Ø20x50 2300 Ø12 Ø60 42 77 180 25 25 165 M12x26 M6x12 180 158 158
LS-BS-2505-O-40 Ø40 Ø25x5 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-BS-2510-O-40 Ø40 Ø25x10 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-BS-2520-O-40 Ø40 Ø25x20 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-BS-2525-O-40 Ø40 Ø25x25 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-BS-2550-O-40 Ø40 Ø25x50 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-BS-3205-O-50 Ø50 Ø32x5 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250
LS-BS-3210-O-50 Ø50 Ø32x10 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250
LS-BS-3220-O-50 Ø50 Ø32x20 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250
LS-BS-3240-O-50 Ø50 Ø32x40 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250
LS-BS-3260-O-50 Ø50 Ø32x60 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250

Nomenklatura značení: LS - BS - 1605 - O - 25 - 1000

LS
 BS 1605 O 25 1000
1. 2. 3. 4. 5. 6.
Lineární sáně Kuličkový šroub Průměr x stoupání Provedení Průměr vodících tyčí Zdvih

1 - Typ

2 - Kuličkový šroub

3 - Průměr x stoupání pohybového šroubu

4 - Provedení

     - O ... otevřené

5 - Průměr vodících tyčí

6 - Zdvih











ls bs o

Katalogový list

KATALOGOVÝ LIST LS-BS-O
Modely

csm icon step ee9423dffb

3D modely (na vyžádání)
