Pohon s trapézovým šroubem LS-TR-O

Zpět na: Otevřené lineární sáně LS-O

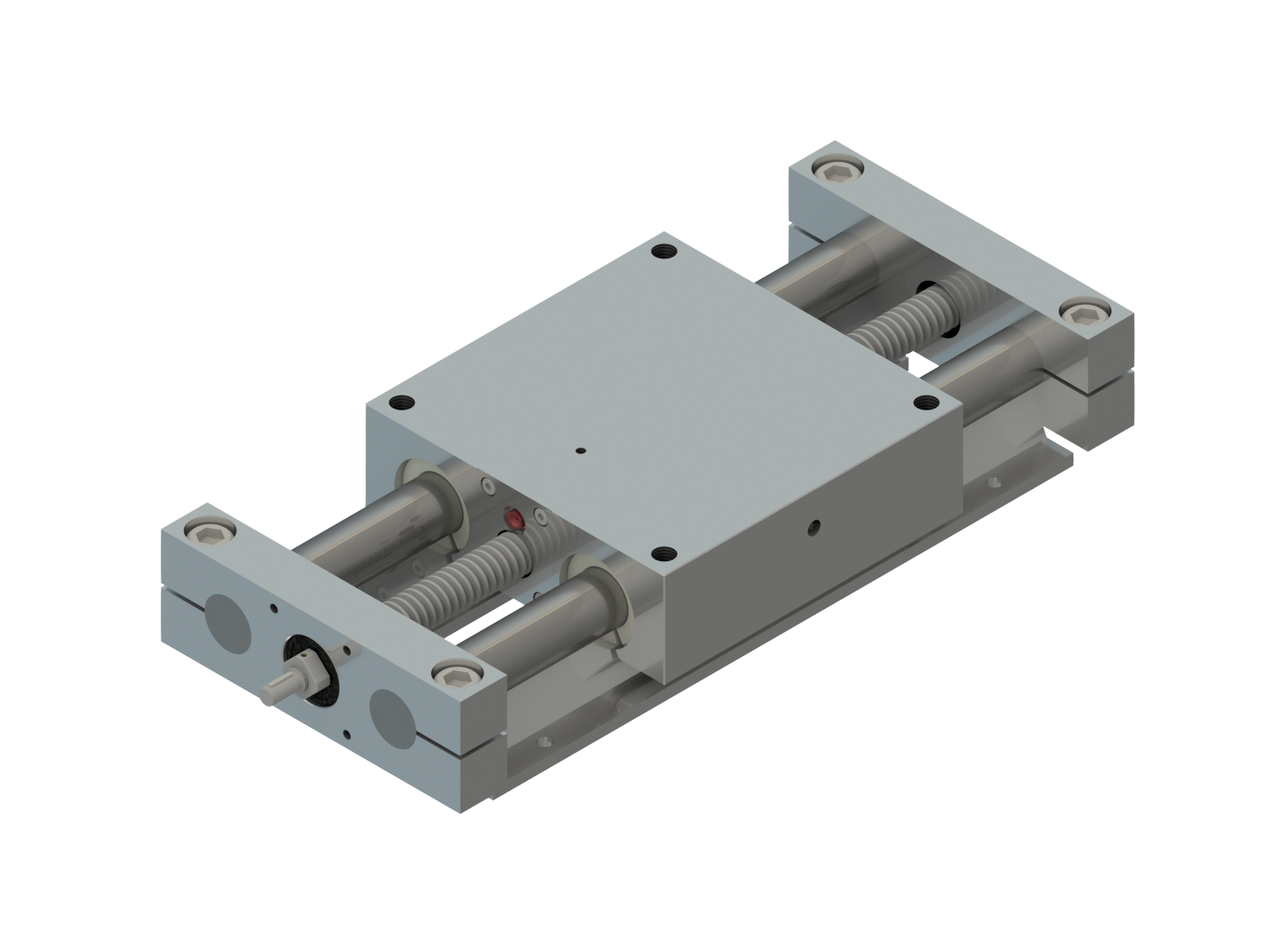

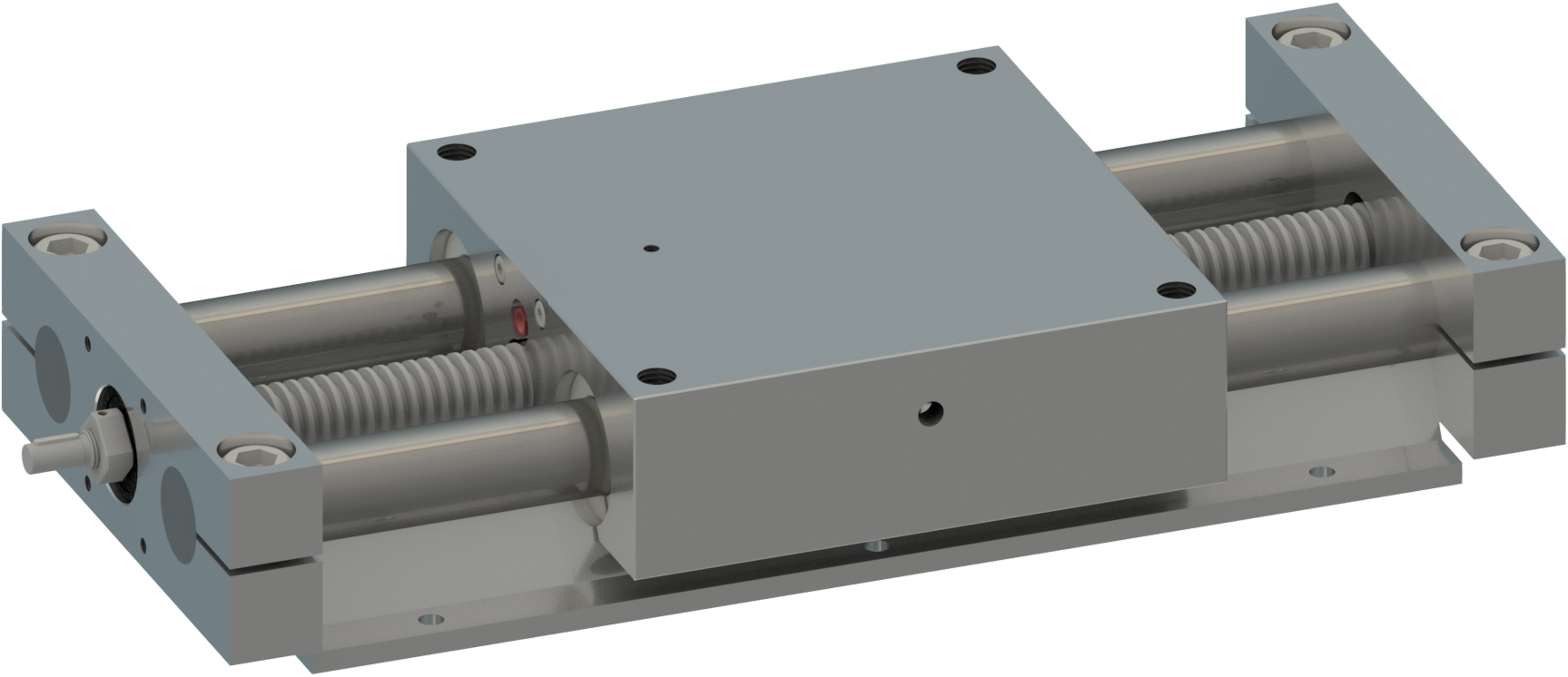

Pohon s trapézovým šroubem LS-TR-O

- Trapézový pohybový šroub
- Lineární tyče s podpěrou
- S kuličkovými pouzdry
- Otevřené provedení
- Průměry vodících tyčí: 16-50mm
- Možnost úprav dle požadavků zákazníka


Příklad značení: LS - TR - 1605 - O - 25 - 1000 (viz níže)

ls tr o

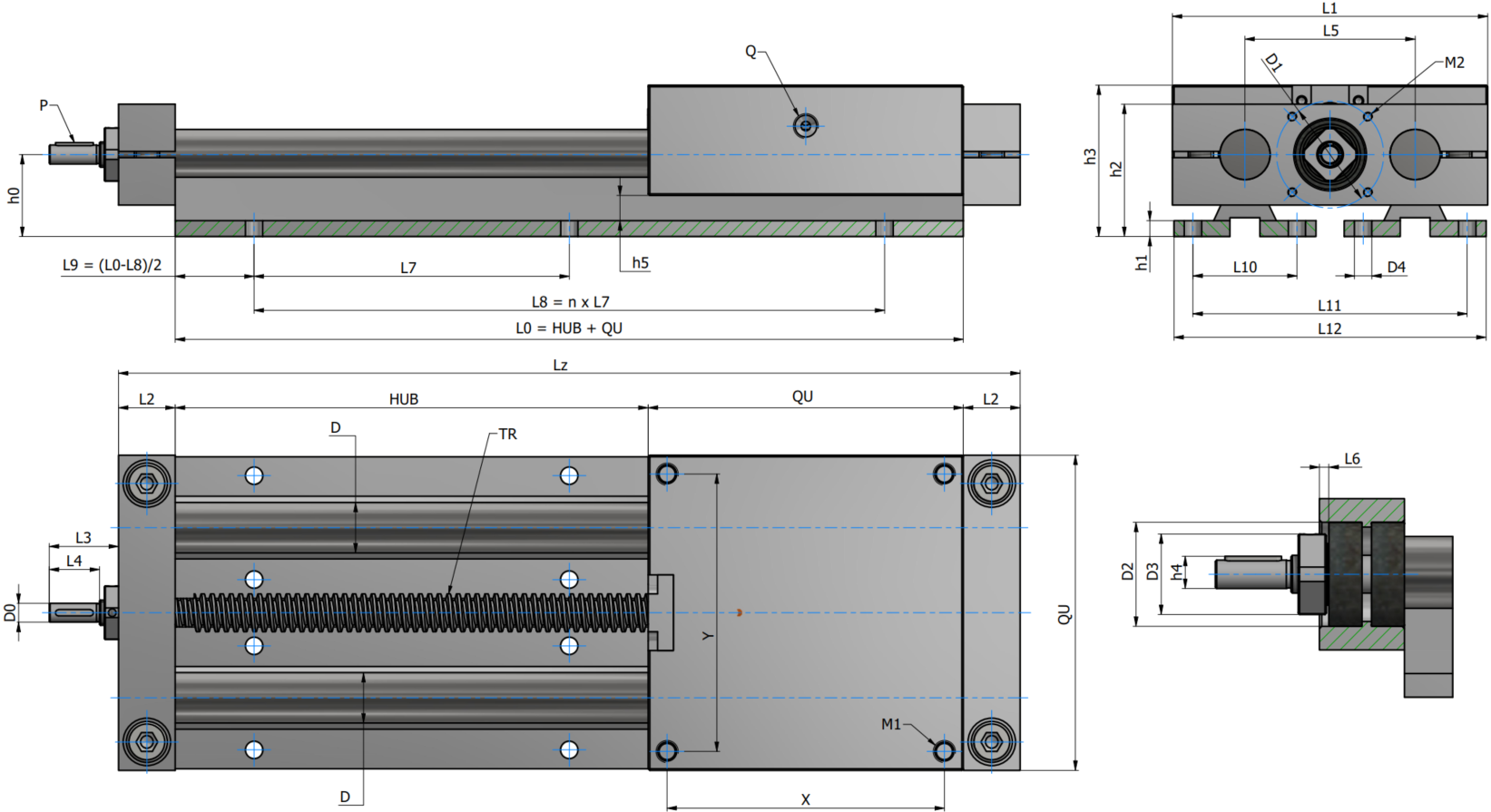

Rozměry:

Typ Rozměry (mm)
D TR Max. zdvih D0 D1 h0 h3 L1 L2 L3 L12 M1 M2 QU X Y
LS-TR-1203-O-16 Ø16 Ø12x3 800 Ø6 Ø34 26 48 100 18 22 99 M6x13 M3x8 100 88 88
LS-TR-1206-O-16 Ø16 Ø12x6 800 Ø6 Ø34 26 48 100 18 22 99 M6x13 M3x8 100 88 88
LS-TR-1602-O-20 Ø20 Ø16x2 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-TR-1604-O-20 Ø20 Ø16x4 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-TR-1608-O-20 Ø20 Ø16x8 1500 Ø8 Ø45 32 57 130 20 24 124 M8x18 M4x10 130 115 115
LS-TR-1804-O-25 Ø25 Ø18x4 1500 Ø8 Ø55 36 66 160 25 24 145 M10x22 M5x12 160 140 140
LS-TR-1808-O-25 Ø25 Ø18x8 1500 Ø8 Ø55 36 66 160 25 24 145 M10x22 M5x12 160 140 140
LS-TR-2004-O-30 Ø30 Ø20x4 2300 Ø12 Ø60 42 77 180 25 25 165 M12x26 M6x12 180 158 158
LS-TR-2008-O-30 Ø30 Ø20x8 2300 Ø12 Ø60 42 77 180 25 25 165 M12x26 M6x12 180 158 158
LS-TR-2016-O-30 Ø30 Ø20x16 2300 Ø12 Ø60 42 77 180 25 25 165 M12x26 M6x12 180 158 158
LS-TR-2405-O-40 Ø40 Ø24x5 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-TR-2410-O-40 Ø40 Ø24x10 2300 Ø12 Ø70 50 95 230 30 31 195 M16x34 M6x12 230 202 202
LS-TR-3006-O-50 Ø50 Ø30x6 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250
LS-TR-3012-O-50 Ø50 Ø30x12 3000 Ø16 Ø85 60 115 280 30 38 236 M16x34 M8x16 280 250 250

Nomenklatura značení: LS - TR - 1605 - O - 25 - 1000

LS
 TR 1605 O 25 1000
1. 2. 3. 4. 5. 6.
Lineární sáně Kuličkový šroub Průměr x stoupání Provedení Průměr vodících tyčí Zdvih

1 - Typ

2 - Trapézový šroub

3 - Průměr x stoupání pohybového šroubu

4 - Provedení

     - O ... otevřené

5 - Průměr vodících tyčí

6 - Zdvih











ls tr o

Katalogový list

KATALOGOVÝ LIST LS-TR-O
Modely

csm icon step ee9423dffb

3D modely (na vyžádání)
