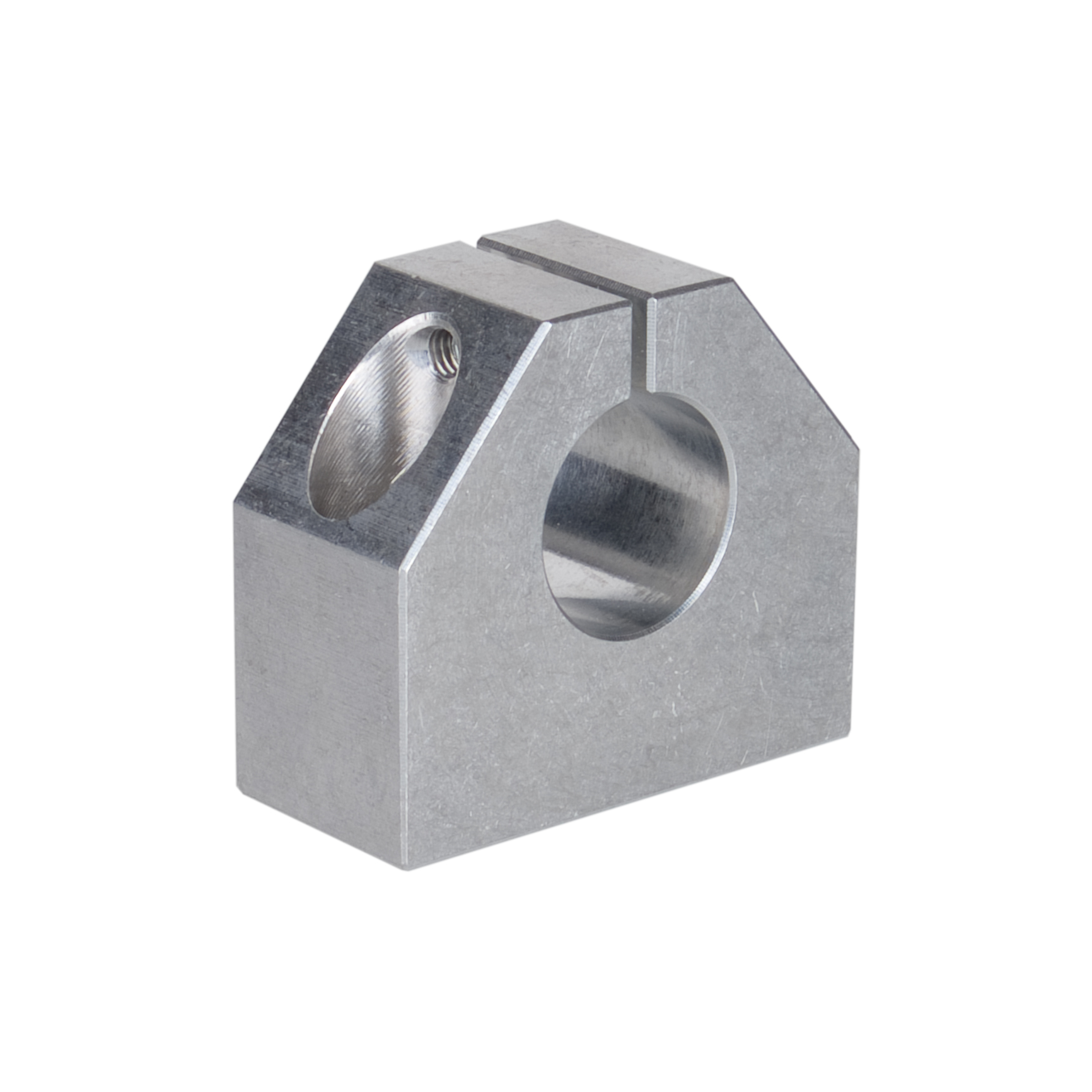

Boční kompaktní uchycení KWBC58
Boční kompaktní uchycení KWBC58
- Pro průměry hřídele: 6 - 50mm
- Provedení: jednoduché
- Materiál: hliník
Příklad značení: KWBC58-25
- KWBC58 (typ uchycení)
- 25 (pro hřídel průměr 25mm)

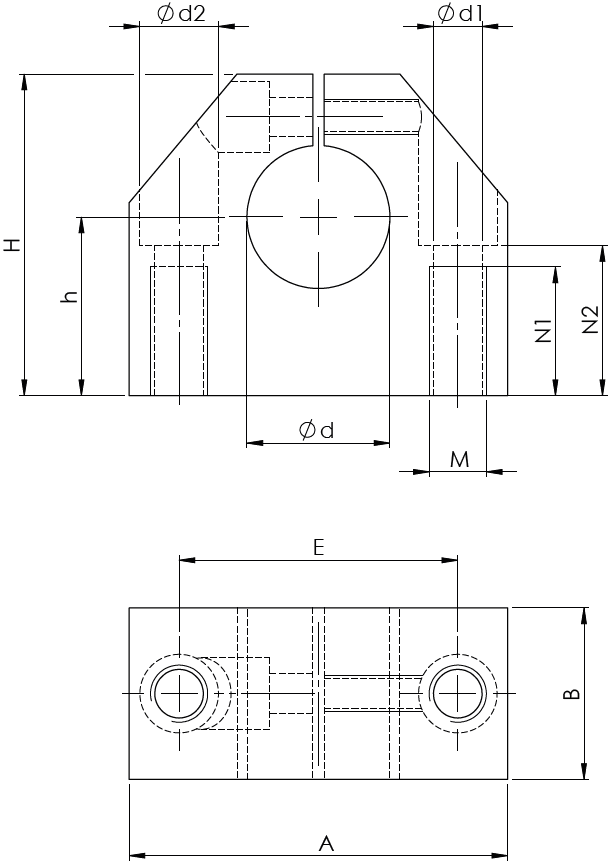

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | |||||||||||
| Ød | A | B | Ød1 | Ød2 | E | H | h | M | N1 | N2 | SW | |
| KWBC58-06 | 6 | 32 | 16 | 4,2 | 8 | 22 | 27 | 15 | M5 | 11 | 13 | 2,5 |
| KWBC58-08 | 8 | 32 | 16 | 4,2 | 8 | 22 | 27 | 16 | M5 | 11 | 13 | 2,5 |
| KWBC58-10 | 10 | 40 | 18 | 5,2 | 10 | 27 | 33 | 18 | M6 | 13 | 16,5 | 3 |
| KWBC58-12 | 12 | 40 | 18 | 5,2 | 10 | 27 | 33 | 19 | M6 | 13 | 16,5 | 3 |
| KWBC58-14 | 14 | 45 | 20 | 5,2 | 10 | 32 | 38 | 20 | M6 | 13 | 18 | 3 |
| KWBC58-16 | 16 | 45 | 20 | 5,2 | 10 | 32 | 38 | 22 | M6 | 13 | 18 | 3 |
| KWBC58-20 | 20 | 53 | 24 | 6,8 | 11 | 39 | 45 | 25 | M8 | 18 | 21 | 4 |
| KWBC58-25 | 25 | 62 | 28 | 8,6 | 15 | 44 | 54 | 31 | M10 | 22 | 25 | 5 |
| KWBC58-30 | 30 | 67 | 30 | 8,6 | 15 | 49 | 60 | 34 | M10 | 22 | 29 | 5 |
| KWBC58-40 | 40 | 87 | 40 | 10,3 | 18 | 66 | 76 | 42 | M12 | 26 | 37 | 6 |
| KWBC58-50 | 50 | 103 | 50 | 14,25 | 20 | 80 | 92 | 50 | M16 | 34 | 44 | 8 |
