Boční uchycení KFWB56

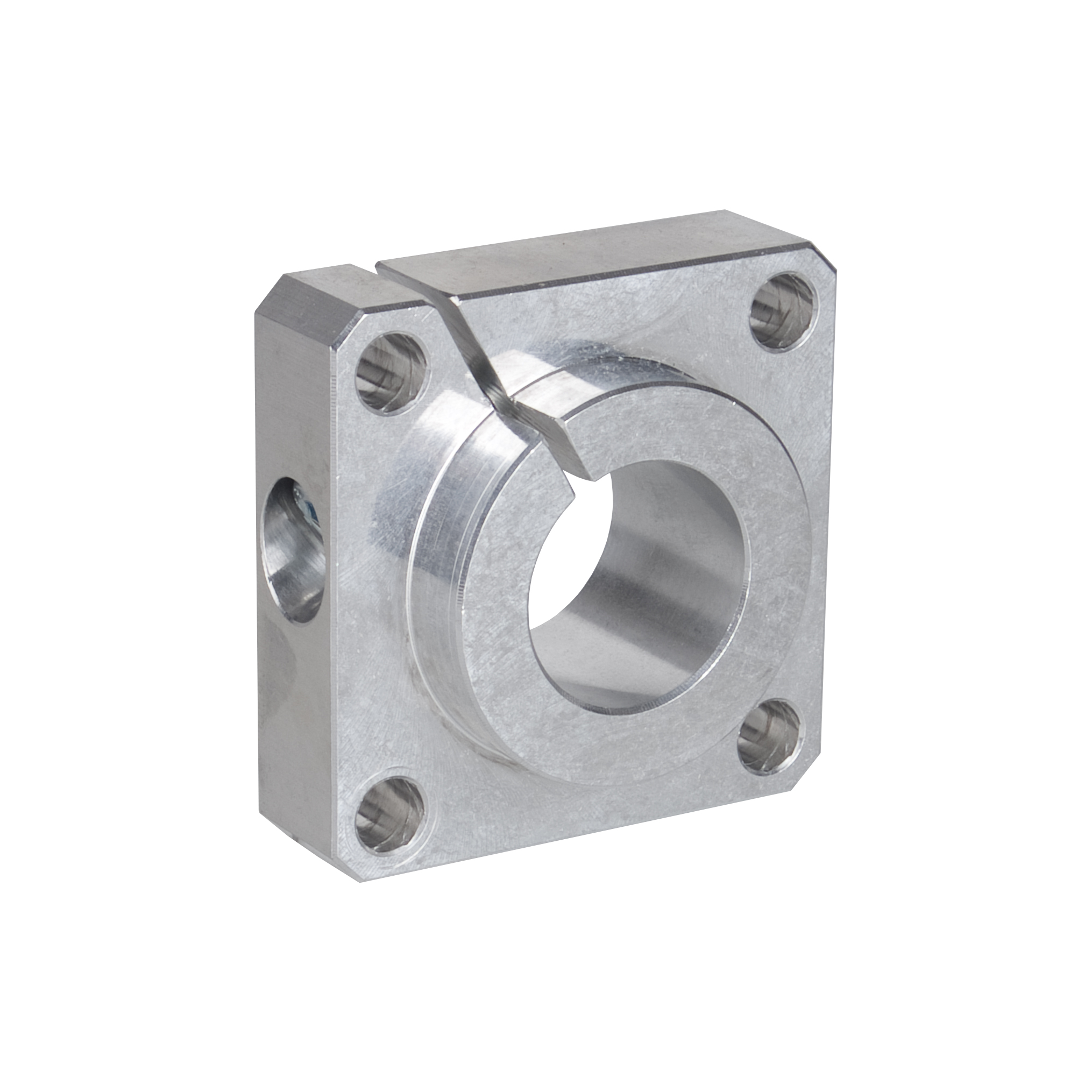

Boční kompaktní uchycení KFWB56
- Pro průměry hřídele: 12 - 50mm
- Provedení: jednoduché
- Materiál: hliník
Příklad značení: KFWB56-25
- KFWB56 (typ uchycení)
- 25 (pro hřídel průměr 25mm)

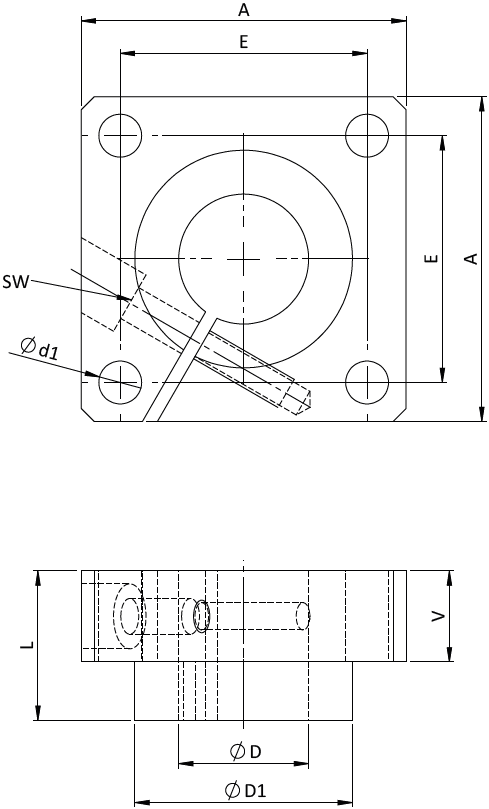

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | |||||||
| Ød | A | Ød1 | ØD1 | E | L | SW | V | |
| KFWB56-12 | 12 | 40 | 5,5 | 23,5 | 30 ± 0,12 | 20 | 3 | 12 |
| KFWB56-16 | 16 | 50 | 5,5 | 27,5 | 35 ± 0,12 | 20 | 3 | 12 |
| KFWB56-20 | 20 | 50 | 6,6 | 33,5 | 38 ± 0,15 | 23 | 4 | 14 |
| KFWB56-25 | 25 | 60 | 6,6 | 42 | 42 ± 0,15 | 25 | 5 | 16 |
| KFWB56-30 | 30 | 70 | 9 | 49,5 | 54 ± 0,25 | 30 | 6 | 19 |
| KFWB56-40 | 40 | 100 | 11 | 65 | 68 ± 0,25 | 40 | 8 | 26 |
| KFWB56-50 | 50 | 100 | 11 | 75 | 75 ± 0,25 | 50 | 8 | 36 |
