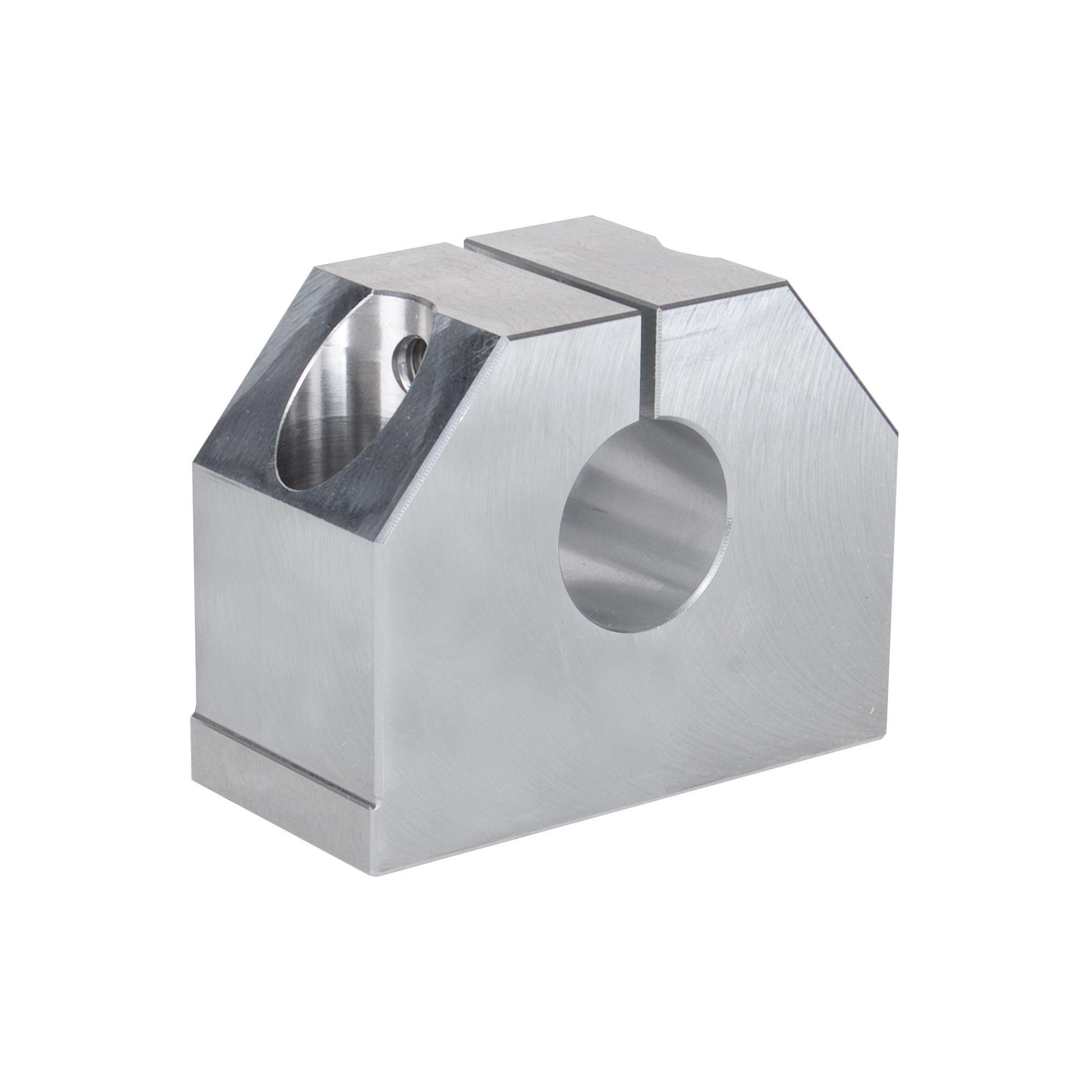

Boční uchycení KWB57
Boční kompaktní uchycení KWB57
- Pro průměry hřídele: 8 - 60mm
- Provedení: jednoduché
- Materiál: hliník
Příklad značení: KWB57-25
- KWB57 (typ uchycení)
- 25 (pro hřídel průměr 25mm)

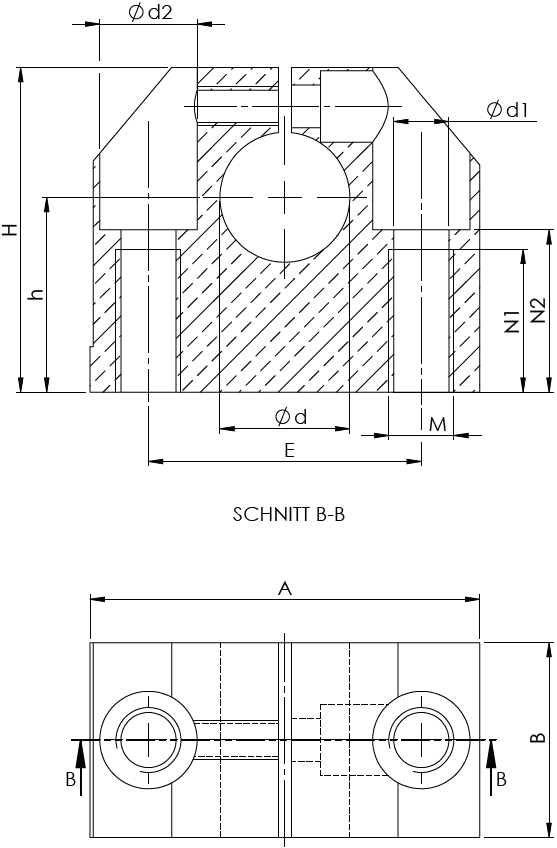

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | |||||||||||
| Ød | A | B | Ød1 | Ød2 | E | H | h | M | N1 | N2 | SW | |
| KWB57-08 | 8 | 32 | 18 | 3,3 | 6 | 22 | 28 | 15 | M4 | 9 | 13 | 3 |
| KWB57-12 | 12 | 43 | 20 | 5,2 | 10 | 30 | 35 | 20 | M6 | 13 | 16,5 | 3 |
| KWB57-16 | 16 | 53 | 24 | 6,8 | 11 | 38 | 42 | 25 | M8 | 18 | 21 | 4 |
| KWB57-20 | 20 | 60 | 30 | 8,6 | 15 | 42 | 50 | 30 | M10 | 22 | 25 | 5 |
| KWB57-25 | 25 | 78 | 38 | 10,3 | 18 | 56 | 61 | 35 | M12 | 26 | 30 | 6 |
| KWB57-30 | 30 | 87 | 40 | 10,3 | 18 | 64 | 70 | 40 | M12 | 26 | 34 | 6 |
| KWB57-40 | 40 | 108 | 48 | 14,25 | 20 | 82 | 90 | 50 | M16 | 34 | 44 | 8 |
| KWB57-50 | 50 | 132 | 58 | 17,5 | 26 | 100 | 105 | 60 | M20 | 43 | 49 | 10 |
| KWB57-60 | 60 | 164 | 74 | 22 | 33 | 124 | 130 | 75 | M27 | 43 | 59 | 10 |
