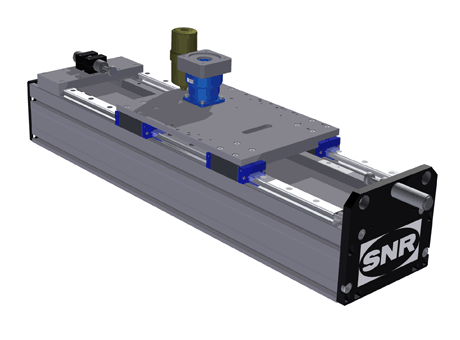

Základem je velmi tuhý hliníkový profil. Obsahuje vodicí systém a pohon pomocí ozubeného hřebene a pastorku. Tento typ pohonu se vyznačuje vysokou spolehlivostí. Indukčně kalené ozubení zajišťuje velmi dlouhou životnost. V principu lze vytvořit teroreticky nekonečně dlouhou dráhu, protože hřeben je složen ze segmentů. Další výhodou je možnost použít několik pohonných jednotek. Lineární osy s ozubeným hřebenem a pastorkem lze použít pro aplikace s požadavkem na vysokou posuvnou sílu.

Maximální dosahovaná rychlost až 300m/min. Maximalní délka modulu až 10m. Lineární osa s ozubeným hřebenem a pastorkem jsou vhodné pro manipulaci a polohování s vysokou zátěží.

AXS-M je k dispozici ve dvou provedeních a to jako zdvižné jednotky nebo příčné gantry jednotky. Tyto jednotky jsou vybaveny profilovým kuličkovým vedení. Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.

Základní charakteristika:

• Použití pro aplikace s vysokou zátěží
• Vhodné i pro dlouhé zdvihy
• Možnost více pojezdových stolů v případě gantry osy
• Vysoká spolehlivost a životnost pohonu ozubeným hřebenem a pastorkem
• Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
• Jednotky lze vybavit automatickými mazacími patronami
• Možnost vybavit modul mechanickými spínači nebo indukčními senzory
• Montáž do víceosých sestav

ZDVIŽNÁ JEDNOTKA

GANTRY JEDNOTKA
