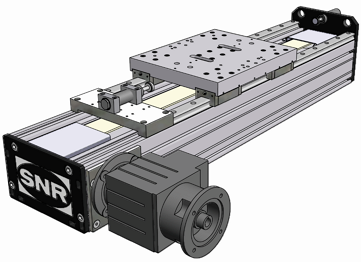

AXS-Z jednotka s řemenem

beltZákladem je velmi tuhý hliníkový profil. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.

Maximální dosahovaná rychlost až 300m/min. Maximalní délka modulu až 10m z jednoho kusu profilu bez napojení. Lineární osa s ozubeným řemenem je vhodná pro rychlou manipulaci a polohování.

Všechny osy série AXS-Z jsou vybaveny ozubeným řemenem s profilem zubu AT10.

AXS-Z je k dispozici v jedné velikosti a to 280mm. Tyto moduly jsou vždy vybaveny profilovým kuličkovým vedení.


Základní charakteristika:

  • Použití pro aplikace s vysokou zátěží
  • Použití pro dynamické aplikace
  • Vhodné i pro dlouhé zdvihy
  • Bezúdržbový řemenový pohon
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Jednotky lze vybavit automatickými mazacími patronami
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Montáž do víceosých sestav

axs z sectionNTN SNR logo


  • AXS 280 Z
    Profil: 280x250 / Maximální dynamické zatížení řemene: 4000N / Maximální délka modulu 10000mm / Maximální rychlost: až 5m/s

    NTN SNR logo
    Lineární modul série AXS-Z - velikost: 280 - základní rozměr: 280x250 - pohon: ozubený řemen - typ vedení: lineární profilové kuličkové - maximální délka modulu: 10000mm
